Миниклемма STB-1.5 18A (50 шт) желто-зеленая PROxima | stb-m-1.5-y-green-r EKF

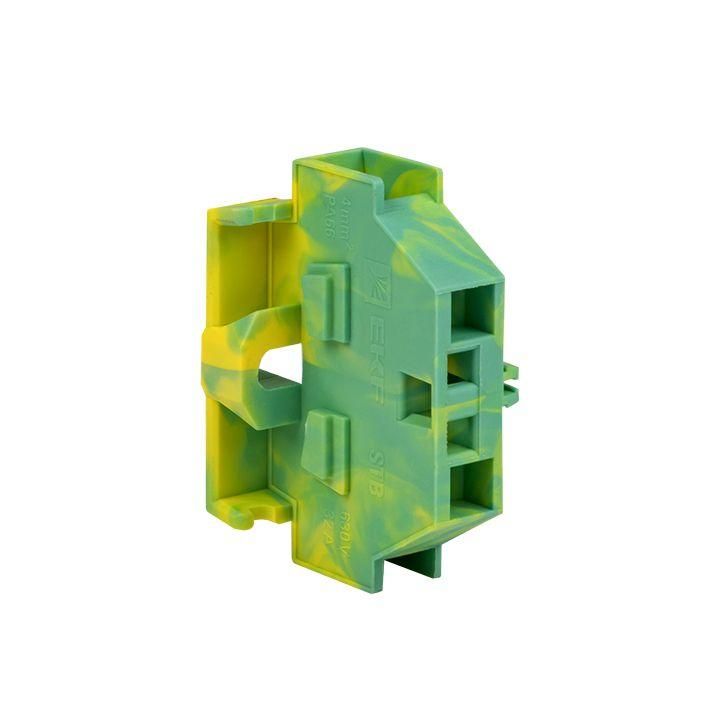

Клемма STB-1.5 18A желто-зеленая (50 шт.) от EKF серии PROxima — это компактная однополюсная клемма с пружинным зажимом для надежного соединения проводов заземления, нулей и фаз до 1,5 мм². Подходит для монтажа в плотных распределительных коробках и щитах, где важна экономия места.

Назначение и область применения

Клемма STB-1.5 18A желто-зеленая (50 шт.) используется для создания разветвлений в цепях заземления (PE), рабочего нуля (N) и фазных проводов. Желто-зеленый цвет соответствует стандарту IEC 60446 и указывает на применение исключительно для защитного заземления. Применяется в электрощитах, распределительных коробках, на оборудовании с ограниченным пространством — например, в автоматике, станках, системах освещения и бытовой технике.

Технические характеристики

• Номинальный ток: 18 А — выдерживает нагрузку до 18 ампер при постоянной работе
• Номинальное напряжение: 400 В — рассчитана на работу в сетях до 400 В переменного тока
• Поперечное сечение провода: 0,08–1,5 мм² — подходит для тонких жил (например, 0,5 мм²) и многожильных проводов до 1,5 мм²
• Тип зажима: пружинный — не требует затяжки винтов, контакт обеспечивается за счет усилия пружины
• Ширина шага: 5 мм — позволяет устанавливать несколько клемм рядом на DIN-рейке без перекрытия
• Количество полюсов: 1 — одна клемма соединяет два провода: вход и выход
• Количество контактов на уровне: 2 — один вход, один выход
• Материал корпуса: полиамид PA — устойчив к механическим повреждениям, не горит, сохраняет форму при нагреве
• Рабочий температурный диапазон: -40…+80 °C — работает в холодных помещениях и нагретых щитах
• Высота монтажа: 17 мм — минимальная высота, занимаемая клеммой на рейке
• Цвет: желто-зеленый — стандартизированный цвет для PE-проводников
• Позиция подключения: сбоку — провод вставляется в боковое отверстие, а не сверху
• Возможность установки замыкающей пластины: да — можно соединить несколько клемм между собой для передачи потенциала

Совместимость и монтаж

Клемма STB-1.5 18A желто-зеленая (50 шт.) не имеет встроенного крепления на DIN-рейку, но совместима с универсальными креплениями EKF серии PROxima. Для установки на рейку требуется отдельный держатель (не входит в комплект). Монтаж выполняется следующим образом:

• Убедитесь, что провод зачищен на 8–10 мм — слишком длинный конец может выпасть
• Вставьте провод в боковое отверстие до упора
• Нажмите отверткой на пружинный механизм через специальное окно — это освободит зажим
• Затем введите провод и отпустите отвертку — зажим автоматически фиксирует жилу
• Для отключения — снова нажмите на пружину и вытащите провод

Не используйте клемму для многожильных проводов без наконечников — даже если сечение попадает в допустимые пределы, ослабленные жилы могут вызвать плохой контакт.

Безопасность и стандарты

Клемма STB-1.5 18A желто-зеленая (50 шт.) соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Цветовая маркировка выполнена в соответствии с IEC 60446 — желто-зеленый цвет обязателен для проводников защиты. Материал корпуса — самозатухающий полиамид, класс горючести UL94 V-0. Напряжение 400 В обеспечивает безопасную работу в однофазных и трехфазных сетях 230/400 В.

Преимущества

• Экономия места — высота всего 17 мм, идеально для плотных щитов
• Быстрый монтаж — нет необходимости использовать инструмент для затяжки
• Надежный контакт — пружинный зажим не ослабевает со временем, не требует обслуживания
• Гибкость подключения — поддерживает как одножильные, так и многожильные провода в рамках указанного сечения
• Совместимость с другими элементами серии PROxima — можно комбинировать с заглушками и переходниками

Ограничения применения

• Не предназначен для проводов сечением более 1,5 мм² — риск перегрева и потери контакта
• Не рекомендуется для силовых цепей выше 18 А — превышение тока может привести к оплавлению
• Не подходит для частых подключений/отключений — пружина имеет ограниченный срок службы при активном использовании
• Требуется внешнее крепление на DIN-рейку — не имеет собственного механизма фиксации
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации проводов

Примеры использования

• Разветвление заземляющего провода в этажном щите — один вход от главной шины, два выхода на розетки
• Подключение нуля в распределительной коробке светильника
• Объединение нескольких проводов заземления в автоматизированной линии
• Использование в малогабаритных контроллерах, где место под клеммники ограничено

Практические советы

• Перед монтажом проверяйте сечение провода — лучше использовать тестер или штангенциркуль, чем полагаться на маркировку
• Для многожильных проводов рекомендуется обжать наконечник — это повысит долговечность контакта
• Если планируете соединять несколько клемм, закупайте замыкающие пластины — они обеспечивают равномерный потенциал
• Не забудьте про боковые заглушки — они защищают от случайного касания и снижают риск КЗ
• При сборке щита располагайте клеммы STB-1.5 18A желто-зеленая (50 шт.) отдельно от фазных — чтобы не перепутать назначение
