Миниклемма STB-1.5 18A желто-зеленая PROxima | stb-m-1.5-y-green EKF

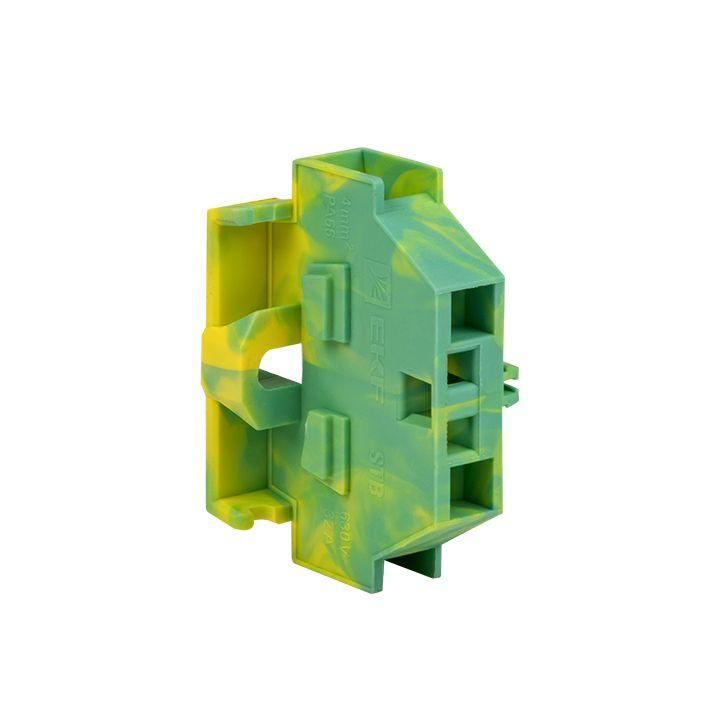

Миниклемма STB-1.5 18A желто-зеленая от EKF PROxima - это компактная пружинная клемма для надежного соединения проводов заземления в ограниченном пространстве. Её дизайн оптимизирован для быстрого монтажа без инструментов, а цвет соответствует стандарту PE-проводников.

Назначение и область применения

Miniklemma STB-1.5 18A желто-зеленая используется исключительно для подключения проводников заземления (PE) в распределительных коробках, щитах, электрооборудовании и автоматических системах. Цвет желто-зеленый соответствует международному стандарту IEC 60446, что позволяет сразу идентифицировать её как заземляющую. Применяется там, где важна экономия места - внутри малогабаритных шкафов, на станках, в пультах управления, у двигателей и других устройствах с плотной компоновкой.

Технические характеристики

• Номинальный ток: 18 А - выдерживает нагрузку до 18 ампер при постоянной работе
• Номинальное напряжение: 400 В - рассчитана на работу в сетях до 400 В переменного тока
• Поперечное сечение провода: 0,08–1,5 мм2 - подходит для тонких жил и многожильных проводов
• Тип присоединения: пружинный зажим - не требует винтов, контакт обеспечивается за счет усилия пружины
• Количество полюсов: 1 - одна точка подключения на клемму
• Количество клемм на уровне: 2 - два входа/выхода в одном модуле, можно использовать как ответвление
• Ширина: 5 мм - очень компактный форм-фактор
• Высота монтажа: минимум 17 мм - занимает мало места по вертикали
• Рабочая температура: от -40C до +80C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны
• Материал корпуса: полиамид PA - огнестойкий, самозатухающий, устойчив к механическим повреждениям
• Позиция подключения: сбоку - провод вставляется горизонтально, удобно при плотной сборке
• Возможность установки замыкающей пластины: да - можно соединить несколько клемм последовательно для создания шины заземления

Совместимость и монтаж

Miniklemma STB-1.5 18A желто-зеленая монтируется непосредственно - без DIN-рейки. Установка выполняется путём вставки в отверстие или крепления на поверхность. Для фиксации нескольких клемм друг к другу используйте совместимую замыкающую пластину (продается отдельно). Чтобы подключить провод: введите его в боковой канал до упора; чтобы освободить - вставьте отвертку в верхнее отверстие и слегка надавите, чтобы разблокировать пружину. Нельзя использовать для фазных или нулевых проводов - только для заземления, так как цвет и назначение строго регламентированы.

Безопасность и стандарты

Изготовлена из огнестойкого полиамида, соответствует требованиям UL94 V-0. Соответствует нормам IEC 60947-7-1 для коммутационных устройств низковольтных цепей. Цветовая маркировка соблюдает стандарт IEC 60446 - желто-зеленый исключительно для PE-проводников. Не рекомендовано использование в цепях выше 400 В или с частотой, отличной от 50 Гц.

Преимущества

• Быстрая установка - не нужны отвертки для затяжки, достаточно вставить провод
• Экономия места - всего 5 мм в ширину и 17 мм в высоту
• Надежный контакт - пружинный механизм предотвращает ослабление даже при вибрациях
• Удобная диагностика - доступ к зажиму сверху позволяет легко проверить или переподключить провод
• Группировка - возможность соединения нескольких клемм в одну шину с помощью замыкающих планок

Ограничения применения

• Не предназначен для фазных или нулевых проводов - только для заземления (PE)
• Не подходит для проводов сечением более 1,5 мм2 - риск плохого контакта и перегрева
• Не имеет встроенного крепления на DIN-рейку - требуется внешняя фиксация или специальные держатели
• Не рекомендуется для частых демонтажей - многократное открывание может снижать долговечность пружины
• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц

Примеры использования

• Подключение заземляющего провода к металлическому корпусу станка в цеху
• Разветвление PE-провода в распределительной коробке на этаже
• Объединение заземлений нескольких датчиков в контроллерной комнате
• Фиксация заземления в пульте управления с ограниченным внутренним объемом

Практические советы

• Перед подключением удалите изоляцию с провода на 8–10 мм - этого хватит для надежного контакта
• Используйте плоскую отвертку с тонким лезвием для разблокировки - слишком толстая может повредить корпус
• Если нужно сделать длинную шину заземления - купите набор из 5–10 клемм и замыкающие пластины
• Проверяйте плотность посадки провода: он должен входить без усилия, но не болтаться после фиксации
• Не смешивайте эту клемму с другими типами - она предназначена только для заземления, и ее цвет - сигнал для монтажника
