Миниклемма STB-1.5 18A (50 шт) серая PROxima | stb-m-1.5-gray-r EKF

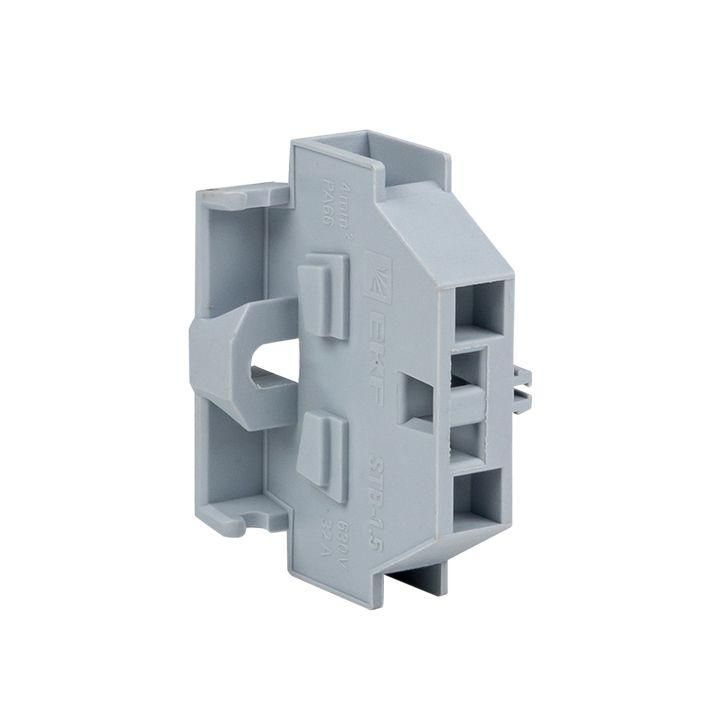

Клемма STB-1.5 18A серая (50 шт) EKF — это компактный проходной зажим с пружинным контактом, рассчитанный на работу в распределительных щитах и устройствах с ограниченным пространством. Подходит для подключения медных проводов сечением до 1,5 мм², используется в системах освещения, автоматики и управления. Артикул stb-m-1.5-gray-r относится к серии PROxima от EKF.

Назначение и область применения

Клемма STB-1.5 18A серая (50 шт) EKF применяется для надёжного и быстрого соединения одножильных и многожильных проводов в электрических цепях. Подходит для фазных, нулевых и защитных проводников (PE). Часто используется в щитках жилых домов, промышленных контроллерах, светотехнике, системах автоматизации и на конвейерах, где важна экономия места.

Технические характеристики

• Номинальный ток: 18 А
• Номинальное напряжение: 400 В
• Сечение провода: 0,08–1,5 мм² (для медных проводов)
• Тип присоединения: пружинный зажим — без инструментов для фиксации, требует отвёртки для освобождения
• Материал корпуса: полиамид PA — устойчив к перегреву, химическим воздействиям и механическим нагрузкам
• Цвет: серый
• Количество полюсов: 1
• Количество клемм на уровне: 2 (вход и выход)
• Позиция подключения: сбоку
• Шаг между клеммами: 5 мм
• Минимальная высота монтажа: 17 мм
• Рабочий температурный диапазон: от -40 °C до +80 °C
• Возможность установки перемычек: да (можно использовать замыкающие пластины для последовательного соединения нескольких клемм)

Совместимость и монтаж

Клемма STB-1.5 18A серая (50 шт) EKF не имеет встроенного крепления на DIN-рейку, но совместима с универсальными крепёжными планками и адаптерами, которые можно приобрести отдельно. Монтаж выполняется путём вставки в гнездо на рейке или в панель. Для подключения: введите провод в боковое отверстие, нажмите отвёрткой на пружинный механизм, вставьте провод до упора, затем отпустите кнопку — контакт зафиксируется. Отключение аналогично — нажмите, вытащите провод.

Безопасность и стандарты

Клемма соответствует требованиям безопасности IEC 60947-7-1 и ГОСТ Р 50030.5.5. Применяемые материалы (полиамид) обеспечивают самозатухание при возгорании. Номинальное напряжение 400 В позволяет применять её в сетях переменного тока до 500 В. Клемма STB-1.5 18A серая (50 шт) EKF не предназначена для работы с алюминиевыми проводами — риск окисления и потери контакта.

Преимущества

• Компактный размер — занимает мало места в щитке, идеально для плотной сборки
• Быстрая установка — не нужны болты, гайки, пайка
• Устойчивость к вибрациям — пружинный зажим сохраняет контакт даже при тряске
• Возможность создания цепочек — благодаря замыкающим пластинам легко организовать параллельные или последовательные соединения
• Долговечность — материал PA не теряет форму при нагреве и не хрупкий при низких температурах

Ограничения применения

• Не допускается использование с алюминиевыми проводами — повышается риск перегрева и разрушения контакта
• Максимальное сечение — 1,5 мм²; более толстые провода не войдут
• Требуется доступ сбоку — нельзя монтировать в закрытых коробках без свободного бокового пространства
• Не предназначен для частой перестановки — после нескольких циклов подключения/отключения пружина может ослабнуть
• Не имеет IP-защиты — не используется во влажных средах без дополнительной защиты

Примеры использования

• Разветвление фазы в распределительном щите квартиры
• Подключение датчиков движения и реле в автоматических системах освещения
• Объединение нулевых проводников в группах розеток
• Сборка плат управления на производственных линиях
• Замена старых винтовых клемм в модернизируемых щитах

Практические советы

• Перед подключением зачистите провод на 8–10 мм — слишком длинная зачистка может вызвать замыкание между соседними клеммами
• Используйте плоскую отвёртку с тонким лезвием — широкая может не попасть в отверстие
• Для множественного соединения используйте заводские замыкающие пластины — они обеспечат равномерную передачу тока
• Проверяйте прочность контакта легким покачиванием провода после монтажа — он не должен двигаться
• Храните клемму STB-1.5 18A серая (50 шт) EKF в сухом месте — хотя она не боится влаги, длительное воздействие снижает срок службы
