Миниклемма STB-1.5 18A синяя PROxima | stb-m-1.5-blue EKF

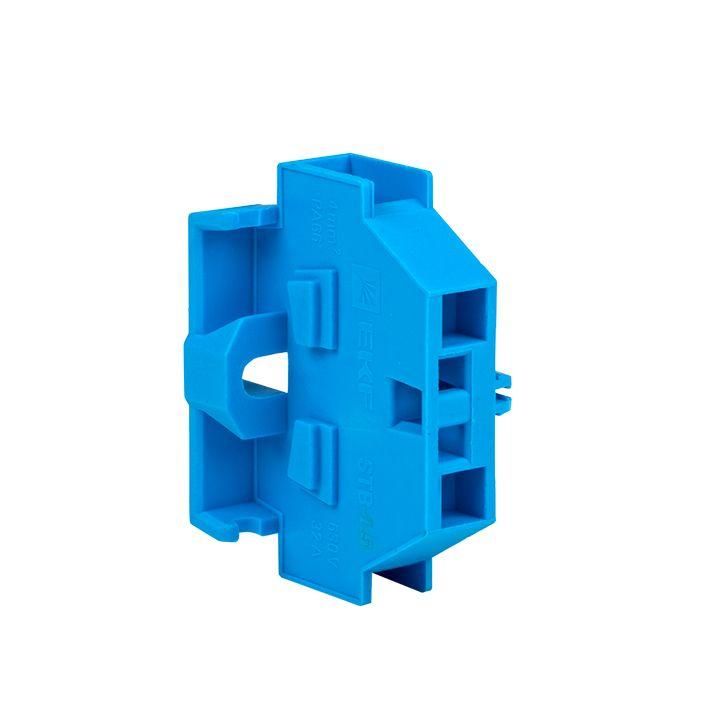

Миниклемма STB-1.5 18A синяя от EKF PROxima - компактная однополюсная клемма с пружинным зажимом для надёжного соединения проводов сечением 0,08–1,5 мм2 в ограниченном пространстве. Подходит для распределительных коробок, автоматических шкафов, оборудования и систем заземления.

Назначение и область применения

Miniklemma STB-1.5 18A синяя используется для подключения и разветвления фазных, нулевых и защитных проводников в цепях переменного тока до 400 В. Применяется там, где важна экономия места: внутри щитов, в управляющих устройствах, на станках, в пультах управления, в светильниках и других компактных электроустановках. Цвет синий соответствует стандарту IEC 60445 - указывает на фазный или нейтральный проводник (не землю).

Технические характеристики

• Номинальный ток: 18 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 0,08–1,5 мм2 (медные жилы)
• Количество полюсов: 1
• Тип зажима: пружинный, безвинтовой
• Количество клемм на уровне: 2 (вход и выход)
• Шаг подключения: 5 мм
• Высота монтажа: 17 мм (минимальная)
• Рабочая температура: от -40 C до +80 C
• Материал корпуса: огнестойкий полиамид PA (UL94 V-0)
• Цвет: синий
• Подключение: сбоку
• Управление зажимом: нажатие отверткой через верхнее отверстие
• Возможность установки перемычки: да (через боковую защёлку)

Совместимость и монтаж

STB-1.5 18A синяя не требует DIN-рейки для установки - её можно крепить на поверхность, в панель или внутрь корпуса с помощью клея, хомутов или специальных креплений (продаются отдельно). Монтаж выполняется вручную: провод вставляется в боковое отверстие до упора, затем фиксируется нажатием на верхний рычаг отвёрткой. Отключение происходит аналогично - отвёртка вставляется в верхнее отверстие, пружина освобождается, провод легко вынимается. Убедитесь, что провод полностью вставлен - недостаточно глубокая вставка снижает контактное давление.

Безопасность и стандарты

Конструкция выполнена из самозатухающего полиамида, соответствующего норме UL94 V-0 - материал не поддерживает горение. Номинальное напряжение 400 В обеспечивает безопасную работу в бытовых и промышленных сетях 220–380 В. Температурный диапазон позволяет использовать клемму в холодных помещениях и рядом с нагреваемыми элементами. Соответствует требованиям IEC 60947-7-1 для миниклемм.

Преимущества

• Быстрый монтаж и демонтаж - нет необходимости затягивать винты
• Минимальная высота (17 мм) - идеальна для плотной компоновки
• Стандартный шаг 5 мм - совместим с другими моделями серии STB
• Интегрированная возможность установки перемычек - удобно для последовательного соединения нескольких клемм
• Защита от случайного выпадения провода - пружинный механизм обеспечивает постоянное усилие

Ограничения применения

• Не предназначен для многожильных проводов с опрессованной наконечниками - требуется предварительная подготовка жилы
• Запрещён монтаж в средах с постоянными механическими вибрациями без дополнительной фиксации
• Не рассчитана на ток выше 18 А - перегрузка вызывает перегрев и повреждение зажима
• Не следует использовать в цепях постоянного тока выше 60 В - риск возникновения дуги при отключении
• Синий цвет не является маркировкой заземления - для PE используйте только желто-зелёные клеммы

Примеры использования

• Разветвление фазы в распределительной коробке квартиры
• Подключение датчиков и исполнительных устройств в панелях ЧПУ
• Объединение нулевых проводов в щите управления насосом
• Фиксация проводов питания в малогабаритных светильниках
• Сборка тестового стенда с множеством точек подключения

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинная жила может задеть соседнюю клемму
• Используйте плоскую отвёртку с тонким лезвием (до 1,5 мм) для нажатия - широкая отвёртка может сломать механизм
• Если клемма стоит на конце цепи - установите боковую заглушку (доп. аксессуар) для защиты от доступа посторонних предметов
• Для групповой сборки используйте перемычки - так проще организовать параллельные соединения
• Проверьте прочность соединения после монтажа - потяните провод легким усилием, чтобы убедиться в фиксации
• Не смешивайте клеммы STB-1.5 с другими типами в одной цепи - различия в зажимах могут привести к плохому контакту
