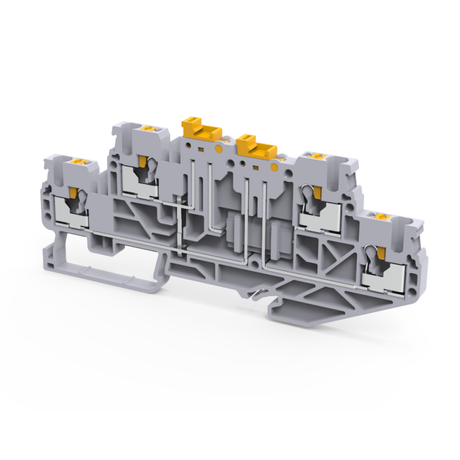

Клемма 2х-ярусная push-in 2,5 кв.мм разъед. OptiClip CPDLK-2,5-2L-MT-N-I-S-серый - 331874 КЭАЗ

Клемма 2х-ярусная push-in 2,5 кв.мм разъед. серая от КЭАЗ (арт. 331874) - компактное решение для быстрого и надёжного соединения проводов в распределительных щитах. Подходит для монтажа на DIN-рейку, позволяет подключать до четырёх проводников в одном устройстве, сохраняя удобство обслуживания благодаря двум независимым разъединителям.

Назначение и область применения

Клемма 2х-ярусная push-in 2,5 кв.мм разъед. серая предназначена для создания электрических соединений в распределительных шкафах и щитах систем автоматизации, слаботочных цепях и управляющих устройствах. Особенно эффективна там, где требуется высокая плотность подключений и частое обслуживание - например, в контроллерах, модулях ввода-вывода, реле и терминалах САУ. Благодаря возможности разъединения каждого яруса отдельно, её используют для организации ответвлений, контроля цепей и замены участков без демонтажа всей группы.

Технические характеристики

• Тип соединения: пружинный зажим (push-in) - без инструментов, просто вставьте провод
• Сечение провода: 0,2–2,5 мм2 - подходит как для однопроволочных, так и для многопроволочных жил
• Номинальный ток: 16 А - рассчитана на нагрузки до этого значения при нормальных условиях
• Количество ярусов: 2 - каждый имеет собственный зажим и отдельный разъединитель
• Ширина шага: 5 мм - совместима с стандартной DIN-рейкой 35 мм, позволяет плотную укладку
• Цвет корпуса: серый - соответствует промышленной эргономике и легко различается в щите
• Класс воспламеняемости: V0 - материал самозатухающий, безопасен при перегреве
• Место подключения: сбоку - провода заходят горизонтально, что снижает риск перегиба

Совместимость и монтаж

Клемма 2х-ярусная push-in 2,5 кв.мм разъед. серая монтируется на стандартную DIN-рейку G-типа (35 мм). Установка занимает несколько секунд: просто защёлкните её в рейке. Для подключения используйте проводник с зачищенной изоляцией 8–10 мм - вставьте в отверстие до упора; пружина автоматически фиксирует жилу. Разъединители расположены сверху - для отключения достаточно поднять рычажок одного яруса, не трогая второй. Перемычка между ярусами уже установленна - не требует дополнительных действий.

Безопасность и стандарты

Клемма выполнена из материалов с классом воспламеняемости V0, что соответствует требованиям безопасности для электрощитового оборудования. Конструкция исключает случайное выпадение проводов даже при вибрации. Номинальный ток 16 А и допустимое сечение 2,5 мм2 обеспечивают работу в рамках норм IEC 60947-7-1. Применяется в соответствии с правилами ПУЭ для внутренних установок в помещениях с нормальной влажностью и температурой.

Преимущества

• Два независимых яруса позволяют подключить до четырёх проводов в одном месте - экономия места в щите
• Push-in-зажим - не нужен отвёртка, монтаж в 2–3 раза быстрее, чем с винтовыми клеммами
• Разъединители на каждом уровне - можно отключить часть цепи без отсоединения всех проводов
• Стандартный шаг 5 мм - легко комбинируется с другими клеммами КЭАЗ Optima в едином решении
• Герметичный корпус минимизирует окисление контактов - долгий срок службы без обслуживания

Ограничения применения

Не применяйте клемму 2х-ярусная push-in 2,5 кв.мм разъед. серая для:

• проводов с сечением более 2,5 мм2 - есть риск плохого контакта или повреждения механизма
• алюминиевых или медно-алюминиевых жил - пружинный механизм предназначен только для меди
• высоких вибраций без дополнительной фиксации - хотя зажим надёжный, в экстремальных условиях рекомендовано использовать дополнительные крепления
• наружных установок или помещений с повышенной влажностью - IP-защита не указана, значит, не предназначена для открытого монтажа

Примеры использования

• Подключение датчиков и исполнительных механизмов в пульте управления станком
• Разветвление сигнальных цепей в щите автоматики конвейера
• Объединение нескольких проводов от одного выключателя в распределительном щите
• Замена старых винтовых клемм на современные push-in в модернизации системы САУ

Практические советы

• Перед вставкой провода обязательно зачистите его на 8–10 мм - меньше не зафиксируется, больше может вызвать замыкание
• Используйте только мягкие медные жилы - жёсткие или бронированные провода могут повредить пружину
• Проверяйте надёжность соединения легким потягиванием после монтажа - хороший контакт не даёт проводу двигаться
• При групповой установке оставляйте минимальный зазор 2–3 мм между соседними клеммами - для доступа к разъединителям
• Клемма 2х-ярусная push-in 2,5 кв.мм разъед. серая от КЭАЗ хорошо сочетается с другими изделиями серии Optima - проще формировать унифицированные щиты
