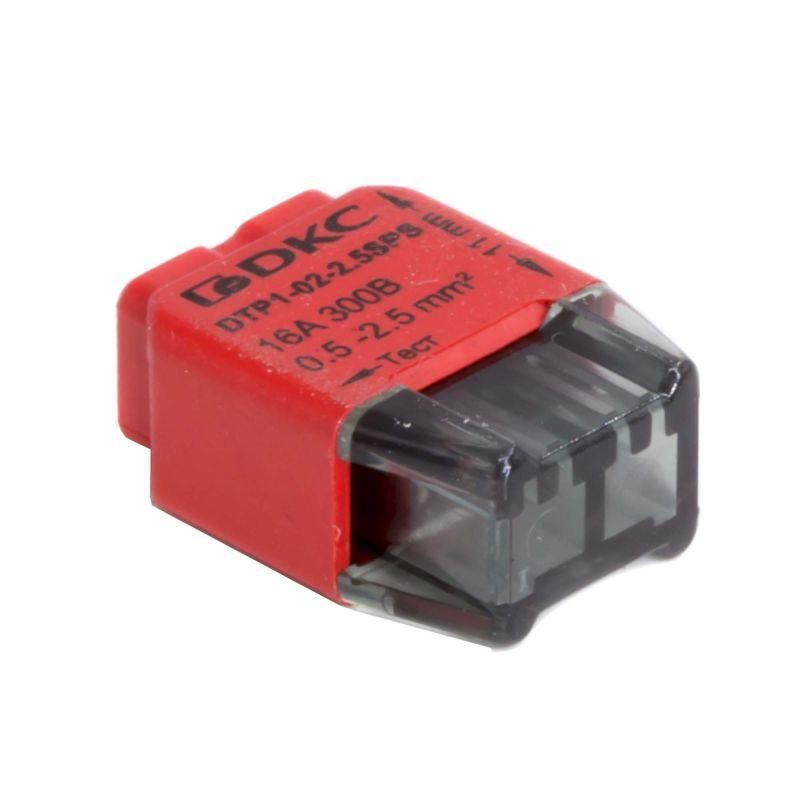

Клеммная колодка Quadro безвинтовая 16А, 300В, 2.5 мм² DKC (ДКС) DTP1-02-2.5SPS

Клемма/колодка на 2 проводника до 2.5 кв. мм. на токи до 16А DKC, СМК - компактная безвинтовая клемма с пружинным зажимом для быстрого и надёжного соединения двух однопроволочных проводников. Подходит для монтажа в распределительных коробках, пультах управления и других ограниченных пространствах. Артикул dtp1-02-2.5sps, бренд DKC.

Назначение и область применения

Клемма/колодка на 2 проводника до 2.5 кв. мм. на токи до 16А DKC, СМК используется для соединения и ответвления электрических цепей без пайки или болтовых соединений. Применяется там, где важны скорость монтажа и доступ к месту подключения: в щитах, на станках, в системах автоматизации, освещении, конвейерах и бытовой аппаратуре. Особенно удобна при замене оборудования или модернизации старых сетей.

Технические характеристики

• Количество контактов: 2
• Сечение провода: 0,5–2,5 мм2 (только однопроволочные жилы)
• Номинальный ток: 16 А
• Номинальное напряжение: 300 В
• Тип зажима: пружинный, безвинтовой
• Рабочая температура: от –40 C до +80 C
• Класс горючести: V0 (по UL94 - самозатухающий материал)
• Габариты: ширина 16,45 мм, высота 6,95 мм
• Цвет корпуса: красный
• Прозрачность корпуса: да (нижняя часть)
• Способ монтажа: непосредственная фиксация (не требует DIN-рейки)
• Позиция подключения: боковая

Совместимость и монтаж

Клемма/колодка на 2 проводника до 2.5 кв. мм. на токи до 16А DKC, СМК устанавливается прямо на поверхность - через отверстия в основании или крепится клеем, хомутами, либо вставляется в пазы. Для подключения достаточно вставить провод в зажим до упора; он фиксируется пружиной. Отсоединить можно, нажав на рычаг зажима. Не совместима с многожильными проводами без наконечников. Диаметр провода должен соответствовать указанному сечению - перегрузка возможна при использовании проводов больше 2,5 мм2.

Безопасность и стандарты

Клемма/колодка на 2 проводника до 2.5 кв. мм. на токи до 16А DKC, СМК изготовлена из материала класса горючести V0 - не поддерживает горение и самостоятельно затухает после удаления источника пламени. Напряжение 300 В обеспечивает безопасную работу в бытовых и промышленных сетях переменного тока до 220–240 В. Температурный диапазон позволяет использовать её в холодных помещениях и рядом с нагреваемыми элементами.

Преимущества

• Быстрый монтаж - не нужен инструмент, достаточно вставить провод;
• Удобство для двойного подключения - два входа на одну клемму позволяют делать ответвления без дополнительной аппаратуры;
• Компактный размер - помещается даже в плотно забитые щиты и за оборудованием;
• Прозрачная нижняя часть - позволяет визуально контролировать положение провода внутри зажима;
• Отверстие для тестирования - есть возможность проверить наличие напряжения пробником без демонтажа;
• Ярко-красный цвет - упрощает визуальное различение цепей и снижает риск ошибок при обслуживании;
• Стандарт V0 - повышает пожарную безопасность в случае перегрева или КЗ.

Ограничения применения

• Не допускается использование с многожильными проводами без обжимных наконечников - они могут выйти из зажима при нагрузке;
• Максимальное сечение - 2,5 мм2; более толстые провода не войдут и могут повредить механизм;
• Не предназначен для постоянного погружения в жидкости - хотя IP-класс не указан, герметичность не гарантируется;
• Не рекомендован для силовых цепей выше 16 А - возможен перегрев и деформация зажима;
• Фиксация только механическая - не имеет встроенных креплений на DIN-рейку, требуется дополнительная система крепления.

Примеры использования

• Подключение светильников в распределительной коробке - два провода от сети и один к лампе;
• Ответвление питания для датчиков движения или реле в слаботочных цепях;
• Соединение проводов в пульте управления станком, где мало места;
• Объединение фазы и нуля перед групповым автоматом в щите;
• Электромонтаж в условиях низких температур - например, в холодильных камерах или на улице.

Практические советы

• Перед вводом провода в клемму/колодку на 2 проводника до 2.5 кв. мм. на токи до 16А DKC, СМК обязательно зачистите изоляцию на 6–8 мм - меньше не зафиксируется, больше может вызвать замыкание;
• Используйте только цельные медные жилы - алюминий и многожильные провода без наконечников не подходят;
• Проверьте, что провод полностью вошёл - видно через прозрачную часть корпуса. Если виден металл - значит, контакт плохой;
• При монтаже в tight-пространстве ориентируйте клемму так, чтобы зажим был обращён к свободному месту - легче будет работать с рычагом;
• Красный цвет клеммы/колодки на 2 проводника до 2.5 кв. мм. на токи до 16А DKC, СМК часто используют для фазы - соблюдайте цветовую маркировку для безопасности;
• После монтажа потяните провод - если не выскакивает, соединение надёжное.
