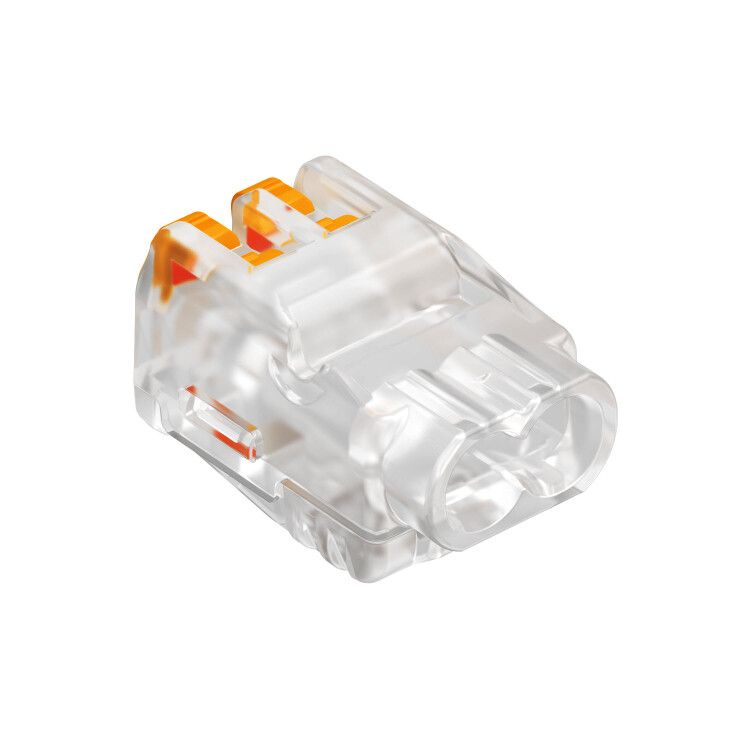

Клемма универсальная пружинная 2х2.5кв.мм 61 225 FL с зажимом прозр. (222-412) OBO 2054450 Bettermann

Клемма универсальная пружинная 2-проводная 0.2 – 2.5 мм2 с зажимом прозрачным (222-412) от OBO BETTERMANN предназначена для надёжного и быстрого соединения одножильных, многожильных и гибких проводов в распределительных коробках, щитах и на оборудовании. Прозрачный корпус позволяет контролировать качество монтажа, а наличие рычага обеспечивает удобство работы даже с труднодоступными проводниками.

Назначение и область применения

Клемма универсальная пружинная 2-проводная 0.2 – 2.5 мм2 с зажимом прозрачным (222-412) используется для создания разъёмных электрических соединений в слаботочных и силовых цепях до 600 В. Подходит для монтажа в электрических шкафах, автоматических выключателях, реле, осветительных устройствах, системах автоматизации и промышленном оборудовании. Особенно эффективна там, где требуется частая перепроверка или замена проводов - например, при обслуживании станков, конвейеров или систем контроля.

Технические характеристики

• Номинальное поперечное сечение провода: 0,2–2,5 мм2 (для одно- и многожильных проводников)
• Номинальный ток: 24 А
• Номинальное напряжение: 600 В
• Количество контактов: 2
• Длина зачистки провода: 9 мм (+-1 мм)
• Материал корпуса: поликарбонат (огнестойкий, ударопрочный)
• Цвет: прозрачный
• Тип зажима: пружинный с рычагом
• Максимальная рабочая температура: +85 C (по EN 60998)
• Индикатор фазы: есть - контрольное отверстие диаметром до 2 мм для пробника или индикаторной отвёртки
• Тип: 61 225 FL

Совместимость и монтаж

Клемма универсальная пружинная 2-проводная 0.2 – 2.5 мм2 с зажимом прозрачным (222-412) монтируется непосредственно на кабель - не требует установки на DIN-рейку. Установка провода происходит следующим образом:

• Зачистите провод на 9 мм (не более 10 мм).
• Отожмите рычаг - он открывает зажимной механизм.
• Вставьте провод до упора.
• Отпустите рычаг - контакт плотно фиксируется.

Для жёстких одножильных проводов рычаг можно не использовать - достаточно вставить провод с усилием. Вынимание провода выполняется аналогично: отжать рычаг и вытянуть провод. Контрольное отверстие сверху позволяет проверить наличие фазы без вскрытия клеммы.

Безопасность и стандарты

Клемма универсальная пружинная 2-проводная 0.2 – 2.5 мм2 с зажимом прозрачным (222-412) соответствует требованиям стандарта EN 60998, что гарантирует безопасную работу в условиях повышенной нагрузки и температур. Поликарбонатовый корпус обладает самозатухающими свойствами и не распространяет горение. Индикаторное отверстие снижает риск ошибок при диагностике цепей.

Преимущества

• Не требует инструментов - монтаж и демонтаж одним движением рычага
• Прозрачная крышка даёт визуальный контроль за состоянием провода и контакта
• Работает с любыми типами проводов: жёсткими, многожильными, гибкими
• Высокая механическая прочность и термостойкость материала
• Встроенный индикатор фазы ускоряет диагностику и повышает безопасность
• Стандартный размер (61 225 FL) совместим с большинством существующих решений OBO BETTERMANN

Ограничения применения

• Не предназначен для постоянного погружения в воду или высокой влажности - не имеет защиты IP
• Не рекомендуется для проводов с сечением менее 0,2 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не следует применять в средах с агрессивными химическими веществами - материал не устойчив к растворителям и маслам
• Максимальная температура окружающей среды - +85 C; при более высоких значениях срок службы сокращается

Примеры использования

• Соединение фазных и нулевых проводов в распределительных щитах квартир и офисов
• Подключение датчиков и исполнительных устройств в системах автоматизации
• Обвязка двигателей, насосов и компрессоров в промышленных панелях
• Монтаж светильников и группового управления освещением
• Электрооборудование с частым техобслуживанием - например, на конвейерах или в лабораториях

Практические советы

• Перед монтажом всегда зачищайте провод точно на 9 мм - меньшая длина может не достичь контакта, большая - вызвать замыкание между выводами
• При работе с многожильными проводами слегка скрутите жилы перед вставкой - это предотвратит их расслоение внутри зажима
• Не используйте клемму для проводов с медной оплеткой или бронированными кабелями - они не подходят по форме и жёсткости
• При необходимости замены провода - обязательно отключите питание и проверьте отсутствие напряжения через индикаторное отверстие
• Артикулы 222-412 и 61 225 FL - это один и тот же продукт; при заказе указывайте любой из них
