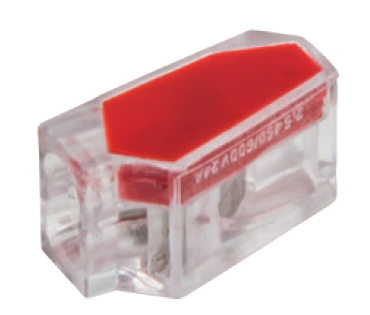

Клемма монтажная 61 678 NTC-NC-2-50 (уп.50шт) Navigator 61678 21101

Клеммы монтажные NTC-NC-2-50 (50 штук в упаковке) от бренда Navigator - надёжные соединители для быстрого и прочного подключения медных проводов с втулочными наконечниками в силовых цепях постоянного и переменного тока. Эти клеммы подходят для монтажа на кабели в условиях широкого диапазона температур и часто используются в промышленном оборудовании.

Назначение и область применения

Клеммы NTC-NC-2-50 предназначены для создания разъёмных соединений между медными одножильными и многожильными проводами, оснащёнными втулочными наконечниками-гильзами. Они работают в электрических цепях переменного тока с частотой 50–60 Гц и напряжением до 450 В, допуская максимальную нагрузку 24 А. Подходят для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется надёжная фиксация проводов без пайки.

Технические характеристики

• Количество контактов: 2
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Поперечное сечение провода: 0,75–2,5 мм2 (для одножильных); 1,5–2,5 мм2 (для многожильных)
• Тип присоединения: Клеммное (винтовое зажимание)
• Рабочая температура: от –30 C до +110 C
• Материал корпуса: термопласт
• Цвет: красный
• Расположение входов: сбоку
• Упаковка: 50 штук в одной упаковке

Совместимость и монтаж

Клеммы NTC-NC-2-50 совместимы исключительно с медными проводами, имеющими втулочные наконечники (цилиндрические гильзы). Прямое подключение голых проводов невозможно - необходимо предварительно опрессовать жилы. Монтаж выполняется на кабель: после вставления наконечника в контактную часть клеммы он зажимается винтом. Для обеспечения плотного контакта рекомендуется использовать отвертку с плоским лезвием и затягивать винт усилием, достаточным для фиксации, но без перегрузки - чтобы не повредить пластиковую колбу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в сетях до 450 В и 24 А. Корпус из термопласта выдерживает высокие рабочие температуры и не поддерживает горение. Наличие цветной маркировки (красный) позволяет легко отличать фазные соединения от нулевых или заземляющих, что снижает риск ошибок при обслуживании.

Преимущества

• Высокая механическая прочность за счёт усиленного корпуса из термопласта
• Стандартный шаг винтового зажима - удобен для массового монтажа
• Не требуют пасты или смазки - обеспечивают стабильный контакт даже в условиях влаги
• Экономичная упаковка: 50 штук позволяют закупить партию для крупных проектов
• Чётко очерченные границы сечения провода - минимизируют риск плохого контакта

Ограничения применения

• Не для алюминиевых проводов - возможен оксидный слой, нарушающий контакт
• Запрещено применять без втулочных наконечников - голые провода не будут надёжно зажаты
• Не рассчитаны на частые демонтажи - многократное открывание зажима снижает срок службы
• Не предназначены для защиты от внешних воздействий (не имеют IP-класса)
• Не следует использовать в средах с химически активными парями или маслом - материал корпуса может деформироваться

Примеры использования

• Подключение двигателей к частотному преобразователю через кабель с наконечниками
• Сборка распределительных щитов на заводе - замена старых болтовых соединений
• Фиксация проводов в системах автоматизации (PLC, реле, датчики)
• Обустройство временных энергоцепей на объектах строительства

Практические советы

• Перед монтажом проверьте соответствие сечения провода указанному диапазону - слишком толстый провод не войдёт, слишком тонкий будет люфтить
• Используйте только качественные опрессованные наконечники - некачественная опрессовка вызывает нагрев и выход из строя
• При групповой сборке используйте один тип клемм одного цвета для одной функции (например, все красные - фаза)
• Храните в сухом месте - хотя материалы устойчивы к влаге, длительное попадание воды может спровоцировать коррозию металлических деталей внутри
• Артикулы 21101 и 61678 - это одна и та же продукция; различаются лишь внутренние номера поставщика
