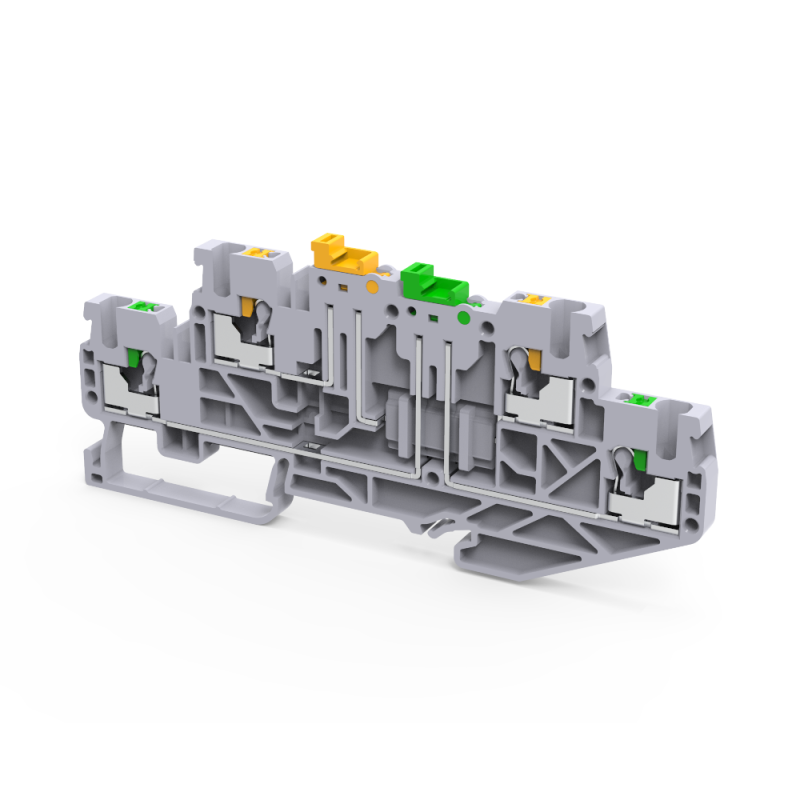

Клемма 2х-ярусная push-in 2,5 кв.мм разъед. OptiClip CPDLK-2,5-2L-MT-N-I-серый - 331872 КЭАЗ

Клемма 2х-ярусная push-in 2,5 кв.мм разъед. серая от КЭАЗ (арт. 331872) - это компактное решение для быстрого и надёжного подключения проводов в распределительных щитах. Благодаря двум изолированным ярусам и пружинным зажимам, она упрощает монтаж в системах автоматизации, где важны плотность соединений и удобство обслуживания.

Назначение и область применения

Клемма 2х-ярусная push-in 2,5 кв.мм разъед. серая предназначена для использования в распределительных шкафах и щитах систем автоматического управления (САУ), промышленной автоматики, освещения и слаботочных цепях. Подходит для монтажа на DIN-рейку шириной 35 мм. Удобна там, где требуется много точек подключения в ограниченном пространстве - например, при подключении датчиков, реле, контроллеров или групп нагрузок.

Технические характеристики

• Тип соединения: пружинный зажим (push-in) - без инструментов
• Номинальный ток: 16 А
• Рабочее сечение провода: 0,2–2,5 мм2 (для жилых и гибких проводов одинаково)
• Количество ярусов: 2 (не связаны между собой перемычкой)
• Ширина модуля: 5 мм
• Позиция подключения: сбоку
• Цвет корпуса: серый
• Класс воспламеняемости: V0 - самозатухающий материал
• Метод монтажа: фиксация на DIN-рейку или G-рейку

Совместимость и монтаж

Клемма 2х-ярусная push-in 2,5 кв.мм разъед. серая совместима со всеми стандартными DIN-рейками 35 мм. Для подключения:

• Зачистите конец провода на 8–10 мм (не более!);
• Вставьте провод в отверстие до упора - он зафиксируется пружиной;
• Чтобы отсоединить - используйте отвёртку: введите её в специальный вырез рядом с отверстием и слегка надавите, чтобы освободить пружину.

Оба яруса работают независимо - каждый можно отключить через собственный ножевой разъединитель, не затрагивая другой. Это особенно удобно при диагностике или замене участка цепи.

Безопасность и стандарты

Клемма выполнена из материала класса горючести V0 - не поддерживает горение и самозатухает при воздействии открытого пламени. Соответствует требованиям безопасности для устройств в промышленных щитах. Номинальный ток 16 А и рабочее напряжение до 400 В обеспечивают безопасную работу в типичных сетях переменного тока.

Преимущества

• Два независимых яруса позволяют подключить до 4 проводов в одном модуле - экономия места в щите
• Быстрая установка без инструментов - снижает время монтажа на 30–50%
• Ножевые разъединители дают возможность отключить питание одного яруса без демонтажа всей клеммы
• Стандартная ширина 5 мм - легко комбинируется с другими элементами на рейке
• Изоляция и цвет корпуса повышают визуальную различимость цепей

Ограничения применения

• Не предназначен для многожильных проводов с опрессовкой - только голые или снятые изоляцией жилы
• Не рекомендован для постоянного подключения проводов сечением менее 0,2 мм2 - риск плохого контакта
• Не используется в условиях повышенной вибрации без дополнительной фиксации (например, на движущихся механизмах)
• Не рассчитана на высокие температуры выше +70 C - не применяйте вблизи нагревательных элементов

Примеры использования

• Подключение входных сигналов от датчиков температуры и давления в ПЛК-щитах
• Разводка цепей управления светом в распределительных щитах офисов и производственных помещений
• Сборка силовой части частотных преобразователей - для подключения контрольных цепей
• Формирование групповых выходов для реле времени или терморегуляторов

Практические советы

• Перед вставкой провода всегда проверяйте, что изоляция полностью удалена - остатки могут вызвать перегрев
• Не используйте клемму для алюминиевых проводов - только медь
• При необходимости отключения одного яруса - не трогайте второй: разъединитель работает только локально
• Для частого обслуживания выбирайте эту модель вместо перемычек - проще диагностировать и менять участки
• При компоновке щита - учтите, что каждая такая клемма занимает всего 5 мм, но требует свободного доступа сбоку для отключения
