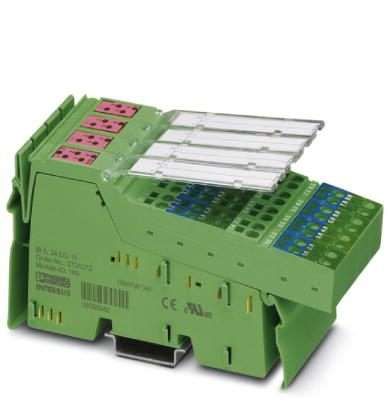

Клемма Inline IB IL 24 DO 16-PAC Phoenix Contact 2861292

Клемма Inline IB IL 24 DO 16-PAC от Phoenix Contact — это компактная распределительная клемма для подключения выходных сигналов в системах автоматизации на напряжение 24 В постоянного тока. Артикул 2861292 обеспечивает надёжный монтаж в шинной системе Inline и подходит для промышленных применений с высокой плотностью установки.

Назначение и область применения

Клемма Inline IB IL 24 DO 16-PAC предназначена для коммутации дискретных выходных сигналов в системах управления. Она используется для подключения исполнительных устройств: реле, клапанов, световой сигнализации, маломощных двигателей. Применяется в панелях управления, на станках, конвейерах, упаковочном оборудовании — там, где требуется компактное и надёжное распределение 16 каналов выхода 24 В DC.

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока (DC)
• Число каналов: 16 выходов
• Тип сигнала: дискретный выход (DO)
• Монтаж: на DIN-рейку 35 мм, совместима со шинной системой Inline
• Подключение проводов: зажимы типа screw, допускают сечение до 1,5 мм²
• Рабочий ток на канал: до 0,5 А (совместимо с нагрузками до 12 Вт при 24 В)
• Степень защиты: IP20
• Цвет корпуса: серый

Совместимость и монтаж

Клемма Inline IB IL 24 DO 16-PAC встраивается в модульную систему Inline от Phoenix Contact. Устанавливается на стандартную DIN-рейку 35 мм. Для подключения к контроллеру используется предварительно смонтированный шлейфовый разъём — он соединяет клемму с базовым модулем через шину. Монтаж не требует инструментов: клемма фиксируется щелчком. Подключить провода можно обычным отверткой — зажимы доступны с лицевой стороны. Каждый из 16 каналов имеет отдельный входной контакт, что позволяет заменить один канал без отключения остальных.

Безопасность и стандарты

Клемма соответствует требованиям EN 61131-2 и IEC 61131-2 для аппаратов программируемой логической системы. Защита IP20 исключает случайный доступ к токоведущим частям пальцами, но не защищает от пыли и влаги — поэтому применяется только внутри закрытых шкафов управления.

Преимущества

• Высокая плотность: 16 каналов на ширине 17,5 мм — экономия места в панели
• Удобство обслуживания: возможность замены одной клеммы без демонтажа всей цепочки
• Надёжное соединение: зажимы с двойным контактом снижают риск ослабления
• Интеграция в систему Inline: совместимость с другими модулями Phoenix Contact (входы, аналоговые модули, питание)

Ограничения применения

• Не предназначен для переменного тока — работает только с 24 В DC
• Максимальный ток на канал — 0,5 А; не подходит для мощных нагрузок (например, электромагнитных катушек >12 Вт)
• Защита IP20 запрещает использование во влажных, пыльных или открытых средах
• Требует наличия совместимого базового модуля и шины Inline — не является автономным устройством

Примеры использования

• Управление 16 пневматическими клапанами на линии сборки
• Включение светодиодных индикаторов на панели оператора
• Переключение реле контроля температуры в термокамере
• Активация насосов или вентиляторов в системе охлаждения

Практические советы

• Проверьте соответствие тока нагрузки — суммарная мощность всех 16 каналов не должна превышать 8 Вт на каждый (при 24 В)
• При использовании длинных проводов учтите падение напряжения — особенно при близости к предельному току
• Обязательно используйте клемму только в составе шинной системы Inline — она не работает без базового модуля
• Для удобства диагностики рекомендуется использовать LED-индикаторы на соседних модулях — сама клемма не имеет индикации состояния
• При замене убедитесь, что вы выбираете именно модель 2861292 — другие версии Inline имеют другую конфигурацию каналов
