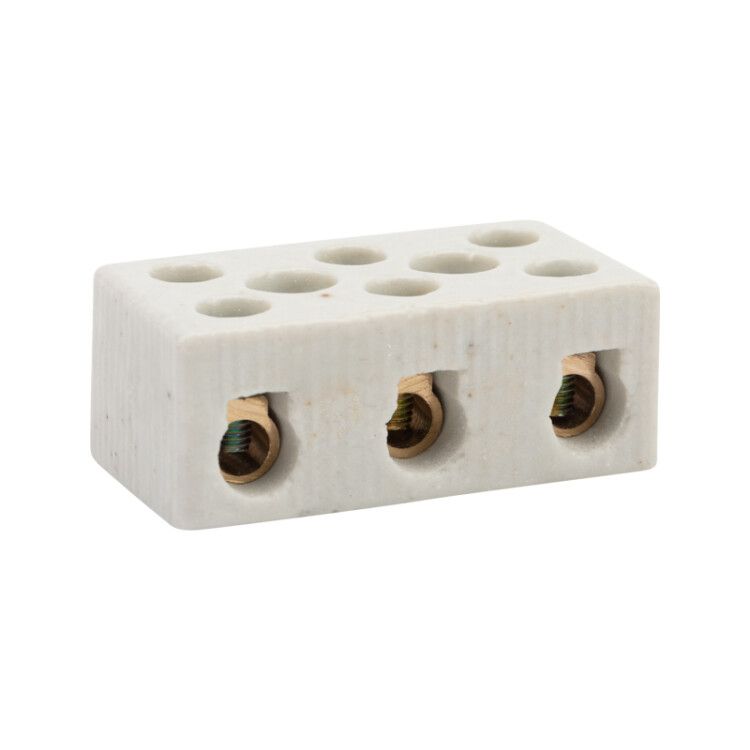

Клемма керамическая винтовая 16 мм² 3 пары контактов с крепежным отверстием (45 шт./уп.) от REXANT — надёжное решение для соединения проводов в условиях высоких температур, вибраций и повышенной влажности. Артикул etm07-6228 подходит для промышленного оборудования, нагревательных элементов и силовых цепей, где важна термостойкость и долговечность.

Назначение и область применения

Эта клемма используется для создания прочных и безопасных электрических соединений в средах с экстремальными условиями. Подходит для подключения проводов в печях, сушилках, печах индукционного нагрева, тепловых завесах, системах автоматизации и других устройствах, где температура превышает возможности обычных пластиковых клемм. Благодаря керамическому корпусу, изделие выдерживает длительную работу при температурах до +450 °C.

Технические характеристики

• Поперечное сечение проводника: 6–16 мм² — подходит для медных и алюминиевых жил, включая многожильные
• Номинальный ток: 30 А — обеспечивает стабильную передачу мощности без перегрева
• Номинальное напряжение: 400 В — рассчитана на использование в сетях переменного тока до 400 В
• Тип соединения: винтовое — позволяет плотно зажимать проводник без повреждения жил
• Количество контактов: 3 пары (6 точек подключения) — возможность коммутировать три отдельных цепи
• Материал корпуса: керамика — не горит, не деформируется, устойчива к химическим воздействиям и поверхностным утечкам
• Рабочий температурный диапазон: –40 … +450 °C — сохраняет механическую и электроизоляционную целостность при перепадах температур
• Габариты: ширина 22 мм — компактная форма для плотной укладки
• Способ монтажа: непосредственная установка — фиксируется через крепёжное отверстие
• Цвет: белый — визуально отличается от металлических деталей, удобен для контроля состояния
• Упаковка: 45 шт. — оптимально для закупок на проекты и запасов

Совместимость и монтаж

Клемма керамическая винтовая 16 мм² 3 пары контактов с крепежным отверстием (45 шт./уп.) монтируется на поверхность с помощью болта или винта через одно центральное отверстие. Установка возможна на металлические, керамические или огнеупорные основания. Соединение проводов осуществляется путём ослабления винта, введения жилы и затяжки до упора — рекомендуется использовать отвёртку с плоским лезвием подходящего размера. Для многожильных проводов желательно применять наконечники типа НШВИ, чтобы предотвратить распушивание жил при затяжке. Позиция входа — боковая, что позволяет организовать компактную трассировку проводов в ограниченном пространстве.

Безопасность и стандарты

Клеммы REXANT соответствуют требованиям к термостойкости и электробезопасности, используемым в промышленной электронике. Керамический материал не поддерживает горение, не выделяет токсичных веществ при перегреве и устойчив к токам поверхностной утечки даже при наличии влаги. Применение в соответствии с нормами ГОСТ Р МЭК 60947-7-1 и IEC 60998 допускает использование в классах защиты IP20 и выше, хотя сама клемма не имеет герметичной защиты — не предназначена для открытого монтажа в сырых помещениях без кожуха.

Преимущества

• Высокая термостойкость — работает при температурах, недоступных для пластиковых аналогов
• Стабильность при вибрациях — керамика не деформируется, контакт остаётся надёжным
• Устойчивость к коррозии и химикатам — не реагирует на масла, щёлочи, кислоты
• Долгий срок службы — не стареет, не становится хрупким со временем
• Замена без замены всей платы — можно менять одну клемму, не меняя всю сборку

Ограничения применения

• Не предназначен для частого демонтажа — многократная затяжка/ослабление винта может вызвать микротрещины в керамике
• Не защищён от попадания воды и пыли — требует установки в закрытом корпусе при использовании во влажной среде
• Чувствителен к ударным нагрузкам — при падении или механическом воздействии может растрескаться
• Не подходит для проводов меньше 6 мм² — слабый контакт, риск выпадения жилы
• Не совместим с автоматическими клеммами или быстросъёмными разъёмами — только ручная затяжка

Примеры использования

• Подключение ТЭНа в промышленной сушилке
• Соединение выводов нагревательных элементов в печах сопротивления
• Фиксация проводов в термоблоке индукционной плиты
• Обвязка силовой части сварочных аппаратов
• Сборка электрических щитов для автономных систем отопления

Практические советы

• Перед монтажом проверьте, что сечение провода находится в диапазоне 6–16 мм² — меньшие жилы не будут надёжно зажаты
• Используйте отвёртку с точно подобранным наконечником — слишком маленький или большой инструмент может повредить резьбу
• При установке в металлический корпус убедитесь, что крепёж не задевает соседние контакты — соблюдайте минимальный зазор
• Для многожильных проводов всегда применяйте наконечники — это исключит окисление и плохой контакт
• Храните клеммы в сухом месте — хоть они и термостойкие, влага может оставаться в порах керамики и снижать изоляцию при первом включении
• При замене — не перетягивайте винт; достаточно усилия, при котором провод не выскальзывает
