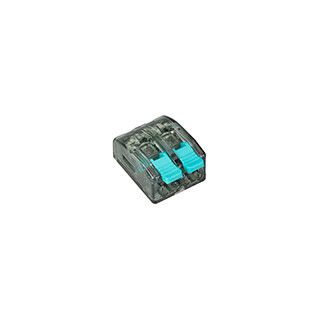

Клемма-коннектор ARL-CLT-2WS4-32A 32А, 2 контакта, 0.14-4 мм² Arlight 043971

Клемма-коннектор ARL-CLT-2WS4-32A - компактное зажимное устройство для надёжного соединения двух медных проводников в распределительных коробках, пультах управления и других местах, где важна быстрая установка и устойчивость к вибрациям. Бренд ARLIGHT и артикул 043971 указывают на серийную продукцию, предназначенную для промышленной и коммерческой электромонтажной практики.

Назначение и область применения

Клемма-коннектор ARL-CLT-2WS4-32A используется для создания разъёмного или постоянного соединения между двумя проводниками без сварки, пайки или винтовых зажимов. Подходит для внутренней проводки в щитах, автоматических системах, освещении, маломощном оборудовании. Часто применяется там, где требуется частая замена или диагностика цепей - например, в тестовых стендах, ремонтных пунктах, на конвейерах.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки типичных бытовых и промышленных цепей до 7 кВт при 230 В
• Номинальное напряжение: 450 В - безопасно работает в сетях до 400 В переменного тока
• Сечение провода: 0,2–4 мм2 - совместимо с однопроволочными и многожильными проводами
• Тип соединения: зажимное (безвинтовое) - фиксация происходит через рычаг, не требует инструментов
• Количество контактов: 2 - один вход, один выход
• Количество зажимов на полюс: 2 - позволяет подключить два провода к одному выводу
• Материал корпуса: термопласт - устойчив к перегреву, не горюч, сохраняет форму при температуре до +85 C
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупным инструментом, но не от пыли и влаги
• Размеры: ширина ячейки 7,5 мм, высота 11 мм, общая ширина устройства 21,5 мм
• Цвет: серый - соответствует стандартной цветовой гамме промышленных клемм
• Необходимая длина зачистки: 11 мм - важно соблюдать при подготовке проводов

Совместимость и монтаж

ARL-CLT-2WS4-32A монтируется непосредственно на кабель - не требует DIN-рейки. Устанавливается путём введения зачищенного провода в зажим и опускания рычага. Для работы нужны только плоскогубцы для зачистки и отвертка для проверки плотности фиксации. Подходит для медных жил, в том числе с оловянным покрытием. Не рекомендовано использовать с алюминием или многожильными проводами без наконечников при сечении более 2,5 мм2 - возможен контактный нагрев.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Сертифицировано по ГОСТ Р 50030.5.1 и IEC 60947-7-1. Наличие термопласта обеспечивает самозатухание при перегрузке. IP20 не допускает использование во влажных средах, открытых помещениях или на улице.

Преимущества

• Быстрый монтаж - достаточно одного движения рычагом, не нужен ключ или отвёртка
• Удобная визуальная проверка - прозрачная крышка позволяет видеть положение провода
• Компактность - занимает мало места в щите, легко помещается в ограниченном пространстве
• Надёжная фиксация - зажим не ослабевает при вибрациях, что важно для оборудования
• Поддержка двух проводов на одном полюсе - экономит место и количество элементов

Ограничения применения

• Не предназначена для внешних установок - IP20 не защищает от влаги и пыли
• Не подходит для алюминиевых проводов - риск окисления и потери контакта
• Не рекомендуется для проводов сечением менее 0,2 мм2 - слабая фиксация
• Не рассчитана на частые переподключения - после 5–7 циклов зажим может потерять усилие
• Требуется точная зачистка на 11 мм - меньшая длина вызывает плохой контакт, большая - риск повреждения изоляции

Примеры использования

• Соединение фазного провода с группой светильников в распределительной коробке
• Подключение датчиков к контроллеру в системе автоматизации
• Обходной участок в цепи питания станка для временного отключения
• Переход с одножильного на многожильный провод в пульте управления
• Фиксация нулевой шины в небольшом щитке без DIN-рейки

Практические советы

• Всегда зачищайте провод точно на 11 мм - используйте специальный инструмент, чтобы не повредить жилы
• Проверяйте плотность зажима легким дерганьем провода после установки - он не должен двигаться
• Если используете многожильный провод сечением 2,5 мм2, лучше применить наконечник - так снижается риск облома жил
• Не устанавливайте рядом с источниками тепла выше +85 C - материал термопласта начинает деформироваться
• При сборке щита учитывайте ширину 21,5 мм - это влияет на шаг расположения соседних клемм
• Заказывать следует партиями по 100 штук - минимальная кратность поставки от производителя
