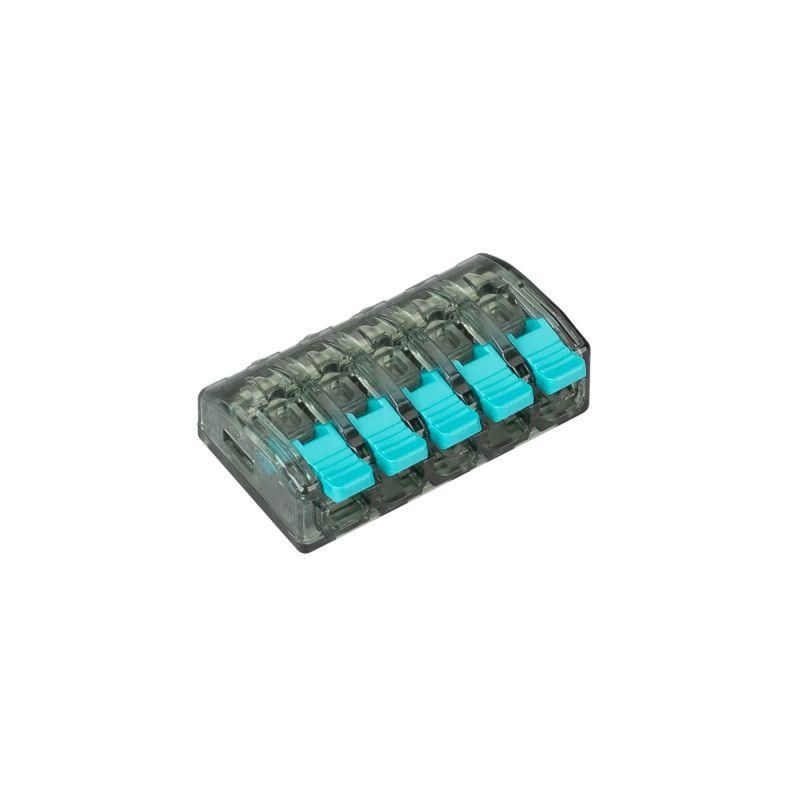

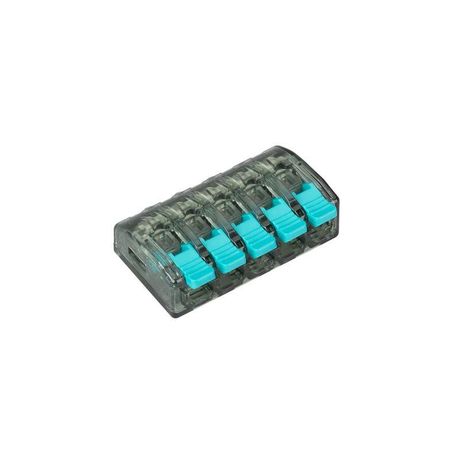

Клемма-коннектор ARL-CLT-5WS4-32A-BOX20 пластик (уп.20шт) Arlight 047401

Клемма-коннector ARL-CLT-5WS4-32A-BOX20 - компактное соединительное устройство с рычажным зажимом для надежного контакта между 5 медными проводниками. Упаковано по 20 штук, подходит для монтажа в распределительных коробках, щитах и на оборудовании. Бренд Arlight, артикул ARL-CLT-5WS4-32A-BOX20.

Назначение и область применения

Клемма-коннектор ARL-CLT-5WS4-32A-BOX20 используется для соединения до пяти медных проводов в одном месте. Подходит для слаботочных и силовых цепей с током до 32 А. Часто применяется в бытовой и промышленной электромонтажной практике: в распределительных коробках, светильниках, автоматических выключателях, контроллерах и на станках с частотными преобразователями.

Технические характеристики

• Количество входов: 5
• Максимальный рабочий ток: 32 А
• Сечение провода (многожильный): 0,5–2,5 мм2
• Сечение провода (моножильный): 0,5–4 мм2
• Длина зачистки изоляции: 11 мм
• Тип зажима: рычажный
• Материал корпуса: прозрачный термостойкий пластик
• Упаковка: 20 шт. в коробке

Совместимость и монтаж

Клемма-коннектор ARL-CLT-5WS4-32A-BOX20 совместима с медными проводами любого типа - как однопроволочными, так и многопроволочными. Для правильного подключения:

• Зачищайте изоляцию точно на 11 мм - меньше не обеспечит надежный контакт, больше может вызвать замыкание между выводами.
• Не используйте с алюминиевыми, медно-алюминиевыми или гибкими многожильными проводами с оплеткой - возможен перегрев и выход из строя.
• Рычаг открывается и закрывается рукой - инструмент не требуется. После вставки провода убедитесь, что рычаг полностью зафиксирован в нижнем положении.
• Подходит для установки в стандартные распределительные коробки и DIN-рейки с использованием крепежных отверстий на корпусе.

Преимущества

• Прозрачный корпус позволяет визуально проверить качество соединения и наличие повреждений проводов.
• Рычажный механизм исключает необходимость винтовых инструментов - монтаж быстрый и безопасный.
• Высокая плотность контактов - одна клемма заменяет несколько точечных соединений, экономит место в коробке.
• Стабильное давление на жилы даже при температурных колебаниях благодаря качественному металлическому элементу внутри.

Ограничения применения

• Не предназначена для постоянного погружения в воду или работы во влажных средах без дополнительной защиты.
• Не рекомендуется использовать в условиях высоких механических нагрузок - например, где провода часто изгибаются или дергаются.
• Не подходит для проводов с сечением менее 0,5 мм2 или более 4 мм2 - риск перегрева или плохого контакта.
• Не следует применять в цепях переменного тока выше 500 В - указан только максимальный ток, напряжение не специфицировано.

Примеры использования

• Объединение фазных проводов от нескольких светильников в одной распределительной коробке.
• Подключение датчиков движения и освещения к одному выходу автомата.
• Соединение проводов в системах управления конвейерами, когда необходимо собрать 5 сигналов в одну точку.
• Монтаж в щитах с ограниченным пространством - вместо болтовых клеммников.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - особенно важно для моножильных проводов, которые легко переломить при чрезмерном усилии.
• Если провод многожильный, слегка скрутите жилы перед вводом - это предотвращает выпадение отдельных проволочек.
• После сборки потяните каждый провод легким усилием - он не должен выскакивать из клеммы.
• При работе в холодной среде (ниже +5C) нагрейте клемму руками - пластик становится хрупким, и рычаг может треснуть при попытке открыть его.
• Из-за компактных размеров клемма ARL-CLT-5WS4-32A-BOX20 хорошо подходит для модульных решений - можно комбинировать с другими клеммами в одном блоке.
