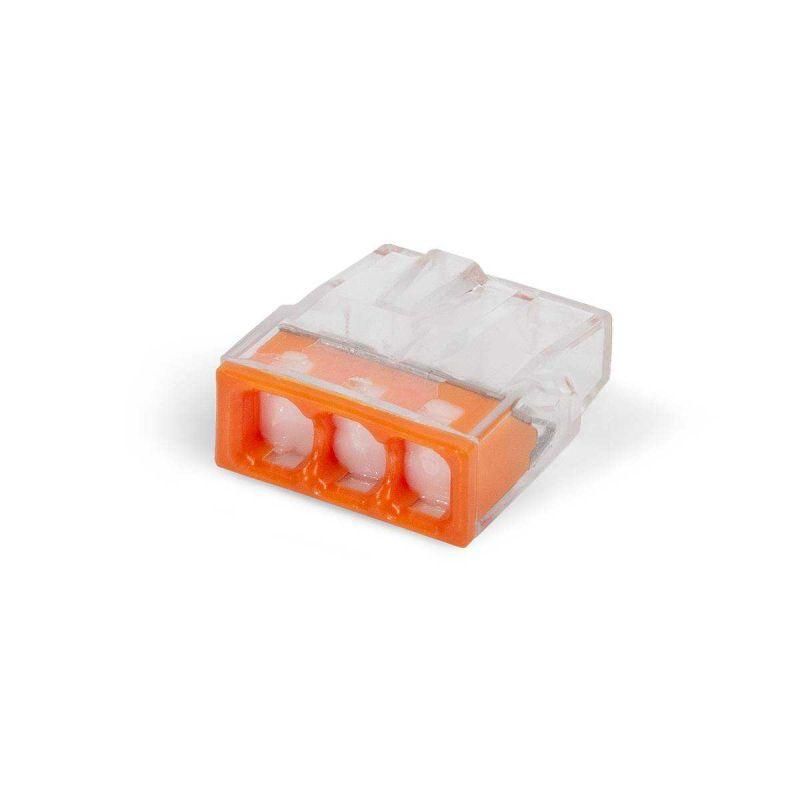

Клемма миниатюрная СМК 2273-243 (с контактной пастой) | 87648 КВТ

Клемма миниатюрная СМК 2273-243 с контактной пастой КВТ - компактное устройство для надёжного соединения одножильных медных и алюминиевых проводников сечением 0,5–2,5 мм2. Благодаря встроенной контактной пасте обеспечивается устойчивый контакт даже в условиях повышенной влажности, что особенно важно при смешанном монтаже. Подходит для установки в распределительных коробках, щитах и устройствах автоматизации.

Назначение и область применения

Клемма миниатюрная СМК 2273-243 с контактной пастой КВТ используется для создания долговечных электрических соединений между проводами из меди и алюминия. Особенно эффективна там, где требуется исключить окисление - например, в старых домах с алюминиевой проводкой, на объектах с высокой влажностью или в местах постоянных температурных колебаний. Подходит для монтажа в распределительных коробках, силовых шкафах, пультах управления, осветительных системах и малогабаритных аппаратах.

Технические характеристики

• Номинальное напряжение: 450 В
• Рабочий диапазон сечения провода: 0,5 – 2,5 мм2
• Количество зажимов: 3
• Тип проводников: одножильные (медные и алюминиевые)
• Наличие контактной пасты: да (предотвращает окисление)
• Цвет корпуса: оранжевый
• Конструкция: линейное расположение зажимов
• Корпус: прозрачный, с контрольными окнами

Совместимость и монтаж

Клемма миниатюрная СМК 2273-243 с контактной пастой КВТ совместима только с одножильными проводниками - многожильные использовать нельзя. Для монтажа не нужны инструменты: достаточно зачистить жилу на 8–10 мм, вставить её в гнездо до упора и слегка потянуть, чтобы проверить фиксацию. Все три зажима расположены в одну линию - это снижает риск перепутать провода и экономит место в коробке. Прозрачная крышка позволяет видеть, насколько глубоко вошла жила, а смотровые окна показывают, достигла ли она металлической части внутри.

Преимущества

• Контактная паста удаляет оксидную плёнку с алюминия и препятствует новому окислению - продлевает срок службы соединения.
• Уникальная оранжевая маркировка сразу указывает на типоразмер - легко отличить от других клемм при массовой сборке.
• Индивидуальные зажимы предотвращают механическую деформацию соседних проводов при затяжке.
• Защита от прикосновения к токоведущим элементам соответствует требованиям безопасности при работе в закрытых коробках.
• Стандартное сечение 0,5–2,5 мм2 покрывает большинство задач в бытовой и промышленной электропроводке.

Ограничения применения

• Не многожильные провода - они могут выйти из зажима при нагрузке или вибрации.
• Не рекомендовано использование вне помещений без защиты от прямого попадания воды - хотя паста защищает от влаги, сам корпус не герметичен.
• Запрещено применять при напряжении выше 450 В - превышение может вызвать пробой изоляции.
• Не предназначен для циклических нагрузок или вибрационных сред - например, на движущихся участках оборудования.

Примеры использования

• Объединение медного провода от автомата с алюминиевым проводом в распределительной коробке квартиры.
• Подключение светильников с алюминиевыми выводами в офисном помещении.
• Соединение проводов в терминале управления насосом или вентилятором с ограниченным пространством.
• Аварийный ремонт старой проводки в домах 1970–1990 годов постройки.

Практические советы

• Перед вставкой обязательно зачищайте жилу на 8–10 мм - меньше не хватит для надёжного контакта, больше может выпасть из зажима.
• Проверьте, что все жилы полностью вошли в свои гнёзда - используйте смотровые окна. Если видите металл - значит, всё верно.
• Не переставляйте уже установленные провода - после первого монтажа контактная паста заполнена, повторное вскрытие снижает надёжность.
• При использовании нескольких таких клемм рядом - ориентируйтесь на цвет: оранжевый = СМК 2273-243 с контактной пастой КВТ, другие цвета - другая модель.
• Эта клемма - решение именно для смешанных соединений. Если работаете только с медью - можно выбрать более дешёвый вариант без пасты.
