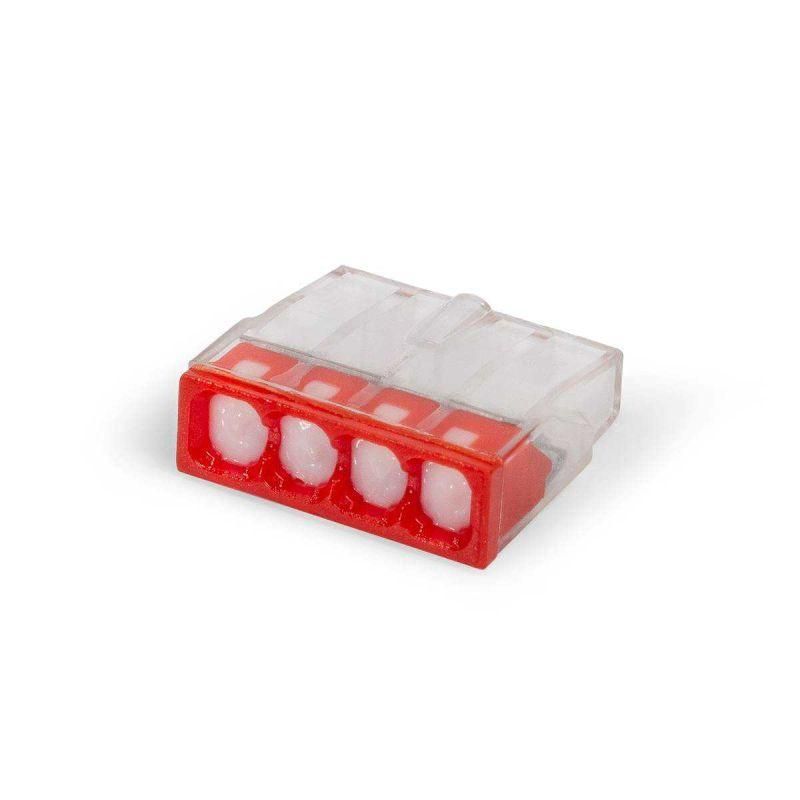

Клемма миниатюрная СМК 2273-244 (с контактной пастой) | 87648 КВТ 87649

Клемма миниатюрная СМК 2273-244 с контактной пастой (упаковка 100 штук) от бренда КВТ - компактное решение для надёжного соединения одножильных медных и алюминиевых проводников в распределительных коробках и электрооборудовании. Благодаря встроенной контактной пасте обеспечивается устойчивый контакт даже при работе с алюминием.

Назначение и область применения

Клемма миниатюрная СМК 2273-244 с контактной пастой (упаковка 100 штук) используется для создания долговечных электрических соединений между проводами из меди и алюминия. Подходит для внутренней проводки в жилых и общественных помещениях, установки освещения, подключения розеток, выключателей, автоматических устройств и других элементов электросистемы. Особенно эффективна там, где требуется смешанный монтаж - например, когда старая алюминиевая проводка соединяется с новыми медными кабелями.

Технические характеристики

• Номинальное напряжение: 450 В
• Рабочий диапазон сечения провода: 0,5–2,5 мм2
• Количество зажимов: 4
• Цвет корпуса: красный
• Наличие контактной пасты: да
• Тип проводников: одножильные (не подходят для многожильных)
• Корпус: прозрачный, с контрольными окнами

Совместимость и монтаж

Клемма миниатюрная СМК 2273-244 с контактной пастой (упаковка 100 штук) совместима только с одножильными проводниками. Для многожильных проводов необходимо использовать опрессовку или переходники. Монтаж выполняется без инструментов: достаточно зачистить жилу на нужную длину, вставить её в соответствующий канал и плотно закрутить винт до упора. Все четыре канала расположены линейно - это снижает риск перепутать фазы и экономит место в коробке. Прозрачная крышка позволяет видеть, насколько глубоко вошла жила, а смотровые окна показывают, достиг ли провод металлической площадки внутри.

Преимущества

• Контактная паста устраняет оксидную плёнку на алюминии и препятствует её образованию в будущем - увеличивает срок службы соединения.
• Чёткая цветовая маркировка (красный) позволяет легко отличать этот типоразмер от других клемм СМК.
• Индивидуальные зажимы предотвращают механическую деформацию соседних проводов при затяжке.
• Защита от случайного прикосновения к токоведущим частям - безопаснее, чем обычные колпачки или скручивания.
• Высокая плотность соединений благодаря компактному формату - идеально для ограниченного пространства.

Ограничения применения

• Не многожильные провода - они могут расслоиться и плохо зажаться.
• Не рекомендовано использование вне помещений или в условиях повышенной влажности без защиты корпуса.
• Запрещено применять при температуре выше +70 C - материал корпуса теряет прочность.
• Не предназначен для силовой нагрузки свыше 450 В или тока больше допустимого для сечения 2,5 мм2.

Примеры использования

• Объединение алюминиевой проводки в старом доме с современным медным кабелем к светильнику.
• Установка группового автомата в щите - здесь можно собрать несколько ответвлений одним модулем вместо четырёх отдельных клемм WAGO.
• Подключение датчиков движения, реле времени или терморегуляторов в распределительной коробке.
• Электромонтаж в офисах, школах, больницах - где важна надёжность и минимальный риск нагрева.

Практические советы

• Перед монтажом обязательно зачищайте жилы на длину 8–10 мм - меньше не войдёт, больше может выпасть.
• Проверьте, что провод полностью вошёл в зажим - через смотровое окно должна быть видна верхняя часть жилы, но не торчащий металл.
• Не используйте эту клемму для питания мощных приборов (электрокотлы, духовые шкафы) - она не рассчитана на высокие токи.
• При сборке нескольких таких клемм рядом помните про тепловыделение - не располагайте их слишком плотно друг к другу.
• Артикул 87649 всегда указывает именно на модель с контактной пастой - другие аналогичные клеммы без пасты имеют другой номер.
