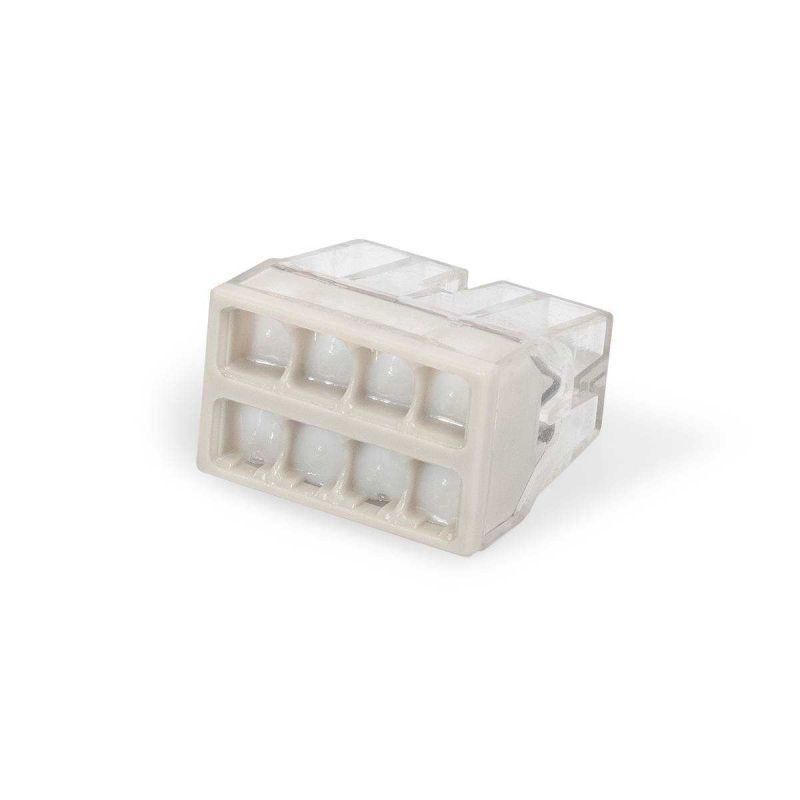

Клемма миниатюрная СМК 2273-248 (с контактной пастой) | 87651 КВТ

Клемма миниатюрная СМК 2273-248 с контактной пастой КВТ - компактное устройство для надёжного соединения одножильных медных и алюминиевых проводников сечением 0,5–2,5 мм2. Подходит для установки в распределительных коробках, щитах и устройствах автоматизации. Бренд КВТ обеспечивает совместимость с требованиями промышленного монтажа.

Назначение и область применения

Клемма миниатюрная СМК 2273-248 с контактной пастой КВТ используется для создания долговечных электрических соединений между проводами из меди и алюминия. Особенно эффективна там, где требуется смешанный монтаж - например, при подключении старых алюминиевых проводов к новому медному кабелю. Применяется в распределительных коробках, силовых шкафах, пультах управления, осветительных системах и оборудовании с ограниченным пространством.

Технические характеристики

• Номинальное напряжение: 450 В
• Рабочий диапазон сечения провода: 0,5 – 2,5 мм2
• Количество зажимов: 8
• Тип проводников: одножильные (не подходят для многожильных)
• Наличие контактной пасты: да (антиоксидантная, для алюминия и меди)
• Цвет корпуса: светло-серый
• Конструкция: линейное расположение зажимов
• Прозрачность корпуса: есть (визуальный контроль захода жилы)
• Смотровые окна: есть (для проверки зачистки и фиксации)

Совместимость и монтаж

Клемма миниатюрная СМК 2273-248 с контактной пастой КВТ рассчитана на одножильные проводники. Для многожильных проводов необходимо использовать наконечники. Монтаж выполняется без инструментов: провод вставляется в гнездо до упора, затем зажимается рычагом. Все восемь каналов имеют одинаковый механизм, что ускоряет работу. Цветовая маркировка и прозрачная крышка позволяют легко определить правильность сборки. Посадочные размеры соответствуют стандартным распределительным коробкам - не требует доработки корпуса.

Безопасность и стандарты

Клемма миниатюрная СМК 2273-248 с контактной пастой КВТ обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря закрытой конструкции. Напряжение 450 В соответствует требованиям для бытовых и промышленных сетей переменного тока. Отсутствие открытых контактов снижает риск возгорания и поражения током. Однако сертификаты (например, GOST или IEC) в предоставленных данных не указаны - рекомендуется сверяться с документацией производителя перед использованием в ответственных объектах.

Преимущества

• Контактная паста удаляет окислы с алюминиевых проводов и препятствует их образованию в будущем - продлевает срок службы соединения.
• Линейная компоновка 8 зажимов экономит место в коробке и упрощает маршрутизацию проводов.
• Индивидуальные канала предотвращают переплетение и механическую нагрузку на соседние жилы.
• Прозрачный корпус + смотровые окна = визуальная проверка качества монтажа без вскрытия.
• Не нужны инструменты - скорость монтажа выше, чем у болтовых соединений.
• Уникальная цветовая маркировка уменьшает вероятность ошибки при подборе типа клеммы.

Ограничения применения

• Не многожильные провода - возможен выход из строя при деформации жил.
• Запрещено использование в условиях постоянного погружения в воду - IP-класс защиты не указан, значит, не гарантируется герметичность.
• Не предназначен для высоких токов свыше расчетных значений; максимальное сечение 2,5 мм2 ограничивает применение в мощных цепях (>16 А).
• Контактная паста теряет эффект при температуре выше 90 C - не применяйте рядом с нагревательными элементами.

Примеры использования

• Обновление старой проводки: переход с алюминиевой на медную сеть в квартире.
• Подключение датчиков и реле в щите управления станком.
• Соединение осветительных цепей в потолочных коробках с ограниченным объемом.
• Электрооборудование в помещениях с повышенной влажностью (ванная, кухня) - при условии отсутствия прямого попадания воды.

Практические советы

• Перед вводом провода обязательно зачищайте его на 8–10 мм - недостаточная длина вызывает плохой контакт.
• Проверьте, чтобы жила полностью вошла в гнездо - видно через прозрачный корпус. Если торчит - выньте и повторите.
• Не используйте пасту дополнительно - она уже нанесена внутри. Лишняя паста может выдавливаться и загрязнять окружающие детали.
• При работе с алюминием всегда выбирайте именно эту модель - обычные клеммы без пасты быстро окисляются и греЮтся.
• При групповой установке нескольких таких клемм соблюдайте минимальный интервал - они не должны плотно прилегать друг к другу, чтобы не перегревались.
