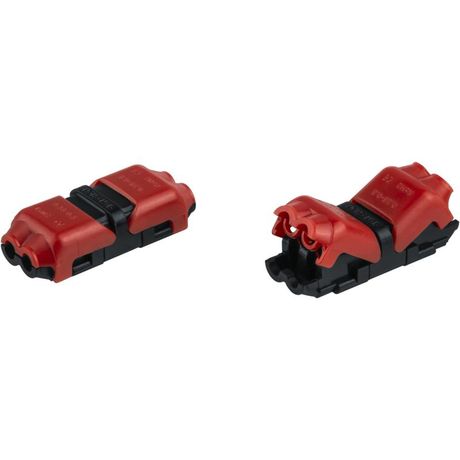

Клемма монтажная 93 202 NTC-I01-2W-2W-36V NAVIGATOR 93202

Клемма монтажная 93 202 NTC-I01-2W-2W-36V от Navigator предназначена для надёжного соединения проводов в цепях постоянного тока до 36 В. Эта модель из серии NTC-I обеспечивает простой и быстрый монтаж без инструментов, что делает её удобной для сборки оборудования и обслуживания.

Назначение и область применения

Клемма монтажная 93 202 NTC-I01-2W-2W-36V используется для соединения двух проводов в слаботочных цепях. Подходит для установки в устройствах управления, автоматике, системах сигнализации, контроллеров и других аппаратах, работающих на напряжении до 36 В постоянного тока. Часто применяется в промышленном оборудовании, где требуется частая замена или переподключение проводов.

Технические характеристики

• Рабочее напряжение: до 36 В постоянного тока
• Тип контактов: два входа и два выхода (2W-2W)
• Форма корпуса: монтажная, с зажимным механизмом
• Материал корпуса: термостойкий пластик
• Цвет: черный (стандартный для серии NTC-I)
• Артикул: 93202
• Производитель: Navigator
• Серия: NTC-I

Совместимость и монтаж

Клемма монтажная 93 202 NTC-I01-2W-2W-36V устанавливается на DIN-рейку шириной 35 мм - совместима со всеми стандартными рейками. Монтаж осуществляется защёлкиванием: достаточно приложить усилие до характерного щелчка. Для подключения провода необходимо открыть зажим, вставить жилу (до 2,5 мм2) и закрыть зажим. Инструменты не требуются. Клеммы серии NTC-I легко комбинируются друг с другом - можно собирать блоки из нескольких элементов для многоканальных соединений.

Преимущества

• Быстрая установка и демонтаж без отверток
• Устойчивость к вибрациям благодаря надёжному зажиму
• Чёткая маркировка входов/выходов - снижает риск ошибок при подключении
• Высокая долговечность контактных групп
• Поддержка стандарта DIN - легко интегрируется в шкафы управления

Ограничения применения

• Не предназначен для переменного тока выше 36 В
• Не рассчитана на ток более 10 А - превышение может вызвать нагрев и повреждение
• Не следует использовать во взрывоопасных средах - отсутствует соответствующая сертификация
• Запрещено применять в условиях постоянного воздействия воды или масла - корпус не имеет защиты IP

Примеры использования

• Подключение датчиков температуры к PLC в системах автоматизации
• Соединение проводов между кнопками управления и реле в пульте станка
• Разветвление сигналов в системах освещения с низковольтным питанием
• Объединение проводов в распределительных коробках промышленного оборудования

Практические советы

• Перед подключением убедитесь, что провод зачищен на 8–10 мм - слишком длинная или короткая жила снижает надёжность контакта
• Избегайте перекручивания проводов перед вставкой - это может повредить внутренние контакты
• При сборке нескольких клемм 93 202 NTC-I01-2W-2W-36V в ряд используйте соединительные планки - они продаются отдельно и обеспечивают равномерную нагрузку
• Проверяйте плотность фиксации после монтажа - легкое покачивание провода указывает на плохой контакт
• Эта клемма не предназначена для многожильных проводов с опрессовкой - лучше использовать специальные клеммы с гильзами
