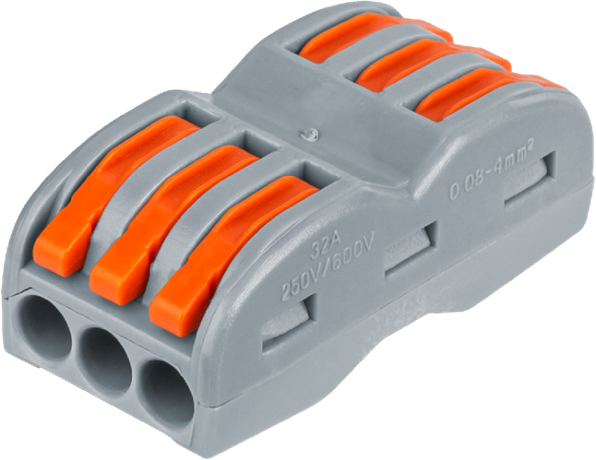

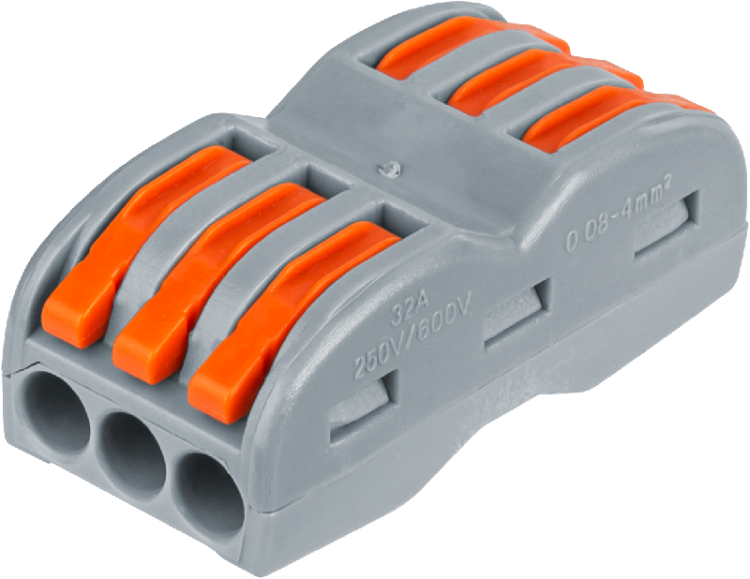

Клемма монтажная 14 222 NTC-R-3х3-6-B5 (уп.5шт) NAVIGATOR 14222

Клемма монтажная 14 222 NTC-R-3x3-6-B5 (упаковка 5 штук) от бренда Navigator предназначена для надёжного соединения проводов в распределительных коробках, пультах управления и силовых цепях. Присоединение пружинным зажимом позволяет быстро и без инструментов выполнять монтаж — особенно удобно при частой замене или обслуживании.

Назначение и область применения

Эта клемма используется для создания временных или постоянных электрических соединений в слаботочных и силовых цепях до 250 В. Подходит для сборки щитов, подключения датчиков, терморегуляторов, автоматических выключателей и других устройств, где требуется компактное и многократно используемое соединение. Клемма 14 222 NTC-R-3x3-6-B5 часто применяется в промышленной автоматике, системах отопления и вентиляции.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В
• Сечение проводника: 0,08–4 мм² (включая провода с наконечниками)
• Количество полюсов: 2
• Количество клемм на полюс: 3
• Общее количество зажимов: 6
• Рабочий температурный диапазон: от –30 °C до +110 °C
• Тип присоединения: пружинный зажим с рычагом
• Способ монтажа: прямая установка на DIN-рейку
• Расположение входов: сбоку
• Материал корпуса: термопласт, устойчивый к перегреву
• Цвет: темно-серый

Совместимость и монтаж

Клемма 14 222 NTC-R-3x3-6-B5 монтируется прямо на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно зацепить её за рейку и нажать до характерного щелчка. Установка не требует крепёжных элементов. Присоединение проводов выполняется через рычаг: поднимаете его — вставляете провод — опускаете — зажим фиксируется. Нельзя использовать с жилами больше 4 мм² или с многожильными проводами без наконечников — это снижает контактное давление и повышает риск нагрева.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для бытовых и промышленных электроустановок. Материал корпуса — самозатухающий термопласт, что предотвращает распространение пламени при перегрузке. Рабочая температура до +110 °C обеспечивает безопасную работу даже в условиях повышенного тепла рядом с мощными компонентами.

Преимущества

• Удобство монтажа: пружинный зажим исключает необходимость отверток и гаечных ключей
• Высокая плотность: 6 контактов на одном модуле экономят место в щите
• Надёжность: зажим сохраняет усилие при вибрациях и температурных колебаниях
• Визуальный контроль: рычаг показывает состояние зажима — открыт/закрыт
• Стандартная форма: совместима с другими изделиями серии NTC-R от Navigator

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами без медных наконечников
• Запрещено применять с проводами сечением более 4 мм² — возможен перегрев и выход из строя
• Не рекомендуется для внешней установки без защиты от осадков — IP-класс не указан, значит, нет герметизации
• Не подходит для высокочастотных сигналов или импульсных нагрузок без дополнительной фильтрации

Примеры использования

• Подключение термостатов и NTC-датчиков в системах отопления
• Разводка сигнальных линий между контроллерами и исполнительными механизмами
• Сборка распределительных коробок на производственных линиях
• Фиксация проводов питания в пультах управления станков
• Временные соединения при тестировании оборудования

Практические советы

• Перед вставкой провода удалите изоляцию точно на длину, указанную в документации — слишком длинная жила может задеть соседние клеммы
• Используйте наконечники для многожильных проводов — они обеспечивают лучший контакт и предотвращают расслоение жил
• Проверяйте затяжку после первого включения: при первом прохождении тока металл немного деформируется, и зажим может ослабнуть
• При использовании нескольких таких клемм 14 222 NTC-R-3x3-6-B5 в одном ряду соблюдайте минимальный интервал — чтобы не перегревались соседние модули
• Артикул 14222 легко найти в каталогах Navigator — он одинаковый для всех единиц этой модели, даже в упаковке из 5 штук
