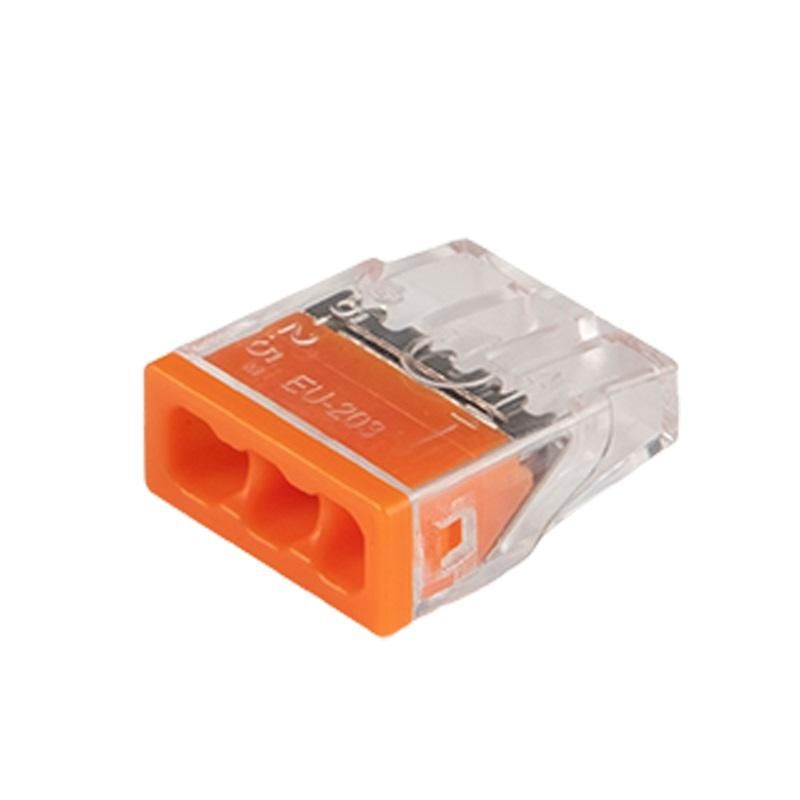

Клемма монтажная нажимного соединения без пасты PTC-3P 2273-203 450V 32A 0,14-4.0mm2 / 100 шт./ |5051003| Jazzway

Клемма монтажная нажимного соединения без пасты PTC-3P 2273-203 - надёжное решение для быстрого и прочного соединения проводов без использования паяльника или инструментов. Подходит для промышленной автоматизации, распределительных щитов и оборудования с частой заменой проводов. Упаковка содержит 100 штук, что удобно для масштабных работ.

Назначение и область применения

Клемма PTC-3P 2273-203 используется для создания разъёмных соединений между одножильными и многожильными проводниками. Применяется там, где требуется часто менять или проверять цепи: на станках, конвейерах, системах управления, в распределительных щитах, вентиляционном оборудовании и других устройствах с высокой нагрузкой до 32 А.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную работу при максимальной нагрузке без перегрева
• Номинальное напряжение: 450 В - безопасна для сетей переменного тока до 450 В
• Поперечное сечение провода: 0,14–4,0 мм2 - подходит для тонких и средних жил, включая многожильные
• Количество контактов: 3 - позволяет соединить три провода в одной точке
• Цвет корпуса: оранжевый - обеспечивает визуальное отличие от других типов клемм
• Тип соединения: нажимной без пасты - контакт формируется за счёт механического зажима, без термопасты или флюса
• Количество в упаковке: 100 шт. - оптимально для закупок на проект

Совместимость и монтаж

PTC-3P 2273-203 совместима с медными и алюминиевыми проводами, изолированными и неизолированными. Для монтажа:

• Зачистите конец провода на 8–10 мм
• Откройте зажим, нажав на рычаг
• Вставьте провод до упора
• Закройте рычаг - он сам фиксирует провод с нужным усилием
• Не требует отвертки, гаечного ключа или другого инструмента

Работает с проводами любого типа - одножильными, многожильными, даже с немного деформированной изоляцией. Клемма не повреждает жилы при правильном использовании.

Преимущества

• Быстрая установка - соединение за секунды без инструментов
• Высокая надёжность контакта - исключает ослабление при вибрациях
• Удобство обслуживания - легко отсоединить и переустановить провод
• Прозрачный корпус - позволяет контролировать положение провода внутри
• Стандартный шаг 5,08 мм - совместим с большинством DIN-рейок

Ограничения применения

• Не предназначен для постоянного погружения в воду - не имеет защиты IP
• Не рекомендован для проводов с сечением менее 0,14 мм2 или более 4 мм2 - возможен перегрев или плохой контакт
• Не подходит для высокочастотных сигналов - применяется только для силовой и управляющей электроники
• Избыточное усилие при закрывании рычага может повредить внутренние элементы - используйте только рукой, без плоскогубцев

Примеры использования

• Подключение двигателей к частотному преобразователю
• Соединение датчиков в системах автоматизации
• Разводка питания в распределительных щитах
• Обслуживание конвейерных линий с частой заменой кабелей
• Электрооборудование в пищевой и фармацевтической промышленности

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - особенно важно для многожильных кабелей, которые могут сплющиваться
• Если провод слишком тонкий, слегка скрутите его перед вставкой - так лучше фиксируется
• При сборке щита располагайте клеммы PTC-3P 2273-203 под углом 90° к рейке - так проще доступ к рычагам
• Не смешивайте с другими типами клемм в одном ряду - цвет и форма позволяют легко идентифицировать их среди аналогов
• Храните в сухом месте - хотя клемма не боится пыли, влага снижает долговечность металлических контактов
