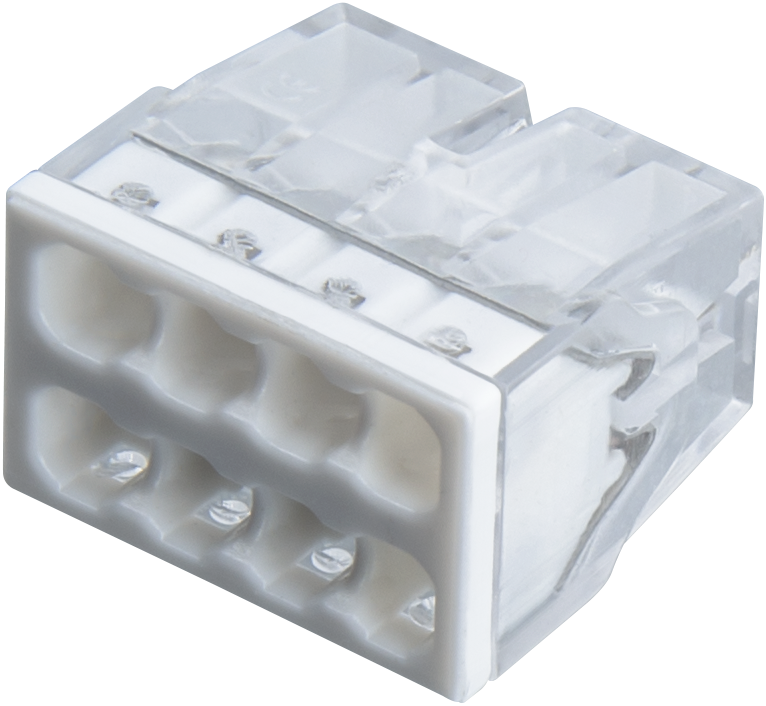

Клемма монтажная 95 177 NTC-NC-01-8-r (уп.5шт) NAVIGATOR 95177 32048

Клемма монтажная NTC-NC-01-8-r (5 шт) от бренда Navigator - это компактное устройство для быстрого и надёжного соединения одножильных проводников без инструментов. Прозрачный корпус позволяет контролировать качество соединения, а наличие контактной пасты обеспечивает устойчивый токопроводящий контакт даже при колебаниях температур. Артикулы 95177 и 32048 соответствуют одной модели, подходят для монтажа в распределительных коробках, щитах и на оборудовании.

Назначение и область применения

Клемма монтажная NTC-NC-01-8-r (5 шт) используется для соединения одножильных медных и алюминиевых проводников в сетях переменного тока с частотой 50–60 Гц и напряжением до 450 В. Подходит для установки в электрических щитах, распределительных коробках, на пультах управления, станках, осветительных системах и других устройствах, где требуется надёжное, но легко обслуживаемое соединение.

Технические характеристики

• Количество контактов: 8
• Поперечное сечение провода: 0,5 – 2,5 мм2
• Диаметр кабеля: 0,8 – 1,78 мм
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Материал контактов: медь
• Материал корпуса: поликарбонат
• Цвет: прозрачный
• Работает с однопроволочными проводниками: да

Совместимость и монтаж

Клемма NTC-NC-01-8-r совместима с жилами из меди и алюминия, имеющими однослойную структуру. Монтаж выполняется вручную: провод вставляется в гнездо до упора, фиксируется защёлкой. Инструменты не требуются. Для правильного подключения проверьте соответствие сечения провода указанному диапазону - перегрузка или слабое зажатие снижают надёжность соединения. Установка возможна на DIN-рейку или в свободном положении внутри корпуса.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для электрооборудования низкого напряжения. Поликарбонатовый корпус обеспечивает высокую механическую прочность и термостойкость. Наличие контактной пасты предотвращает окисление и повышает долговечность соединений. Соответствует нормам для работы в условиях повышенной влажности и изменяющейся температуры.

Преимущества

• Прозрачный корпус - позволяют визуально проверить глубину ввода провода и целостность соединения
• Контактная паста - исключает окисление, особенно важно при работе с алюминием
• Медные контакты - обеспечивают низкое переходное сопротивление и стабильный ток
• Компактные размеры - экономят место в щитах и коробках
• Быстрая установка - не нужны отвертки, кримперы или другие инструменты
• Высокая изоляция - минимизирует риск пробоя и замыкания

Ограничения применения

Не применяйте клемму NTC-NC-01-8-r для многожильных проводов - они деформируются и плохо фиксируются. Не используйте в цепях постоянного тока выше 450 В. Температурный режим ограничен рабочими условиями поликарбоната - не рекомендовано применение при температурах ниже -25 C и выше +85 C. Не допускается открытый монтаж вне защиты - изделие не имеет IP-защиты от внешней среды.

Примеры использования

• Узлы управления в автоматических линиях на заводе
• Распределительные коробки в квартире или офисе
• Подключение светильников и выключателей
• Соединение датчиков и исполнительных механизмов
• Обслуживание тепловых насосов, кондиционеров, нагревательных элементов

Практические советы

• Перед введением провода удалите изоляцию точно на нужную длину - слишком длинная жила может выпасть, слишком короткая - не достанет до контакта
• При подключении алюминиевого провода обязательно используйте контактную пасту - она уже есть в клемме, но можно дополнительно нанести при длительной нагрузке
• Проверяйте плотность фиксации: после введения провода попробуйте легонько потянуть - он не должен выходить
• При сборке щита располагайте клеммы NTC-NC-01-8-r с запасом места между соседними - тепло от работающих контактов не должно накапливаться
• Артикулы 95177 и 32048 - один и тот же продукт; заказывайте наборы по 5 штук для замены или резерва
