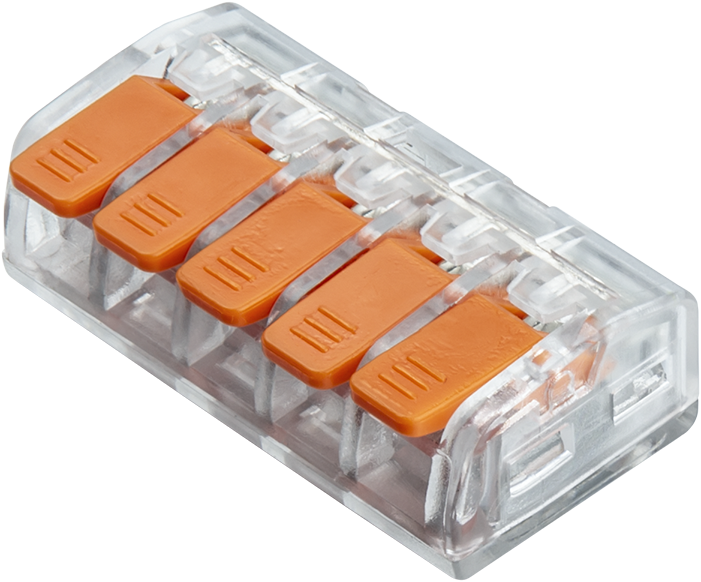

Клемма монтажная NTC-R2-5-r 95 183, 5 зажимов, 32А NAVIGATOR 95183

Клемма монтажная NTC-R2-5-r (5 шт) от бренда Navigator - это компактное устройство для быстрого и надёжного соединения проводов без инструментов. Подходит для домашней электропроводки, промышленного оборудования и распределительных щитов. Артикулы 95183 и 32054 соответствуют одной модели.

Назначение и область применения

Клемма монтажная NTC-R2-5-r используется для соединения медных однопроволочных и многопроволочных проводников с наконечниками-гильзами в цепях переменного тока 50/60 Гц. Напряжение до 450 В позволяет применять её в бытовых и промышленных системах: распределительных щитах, пультах управления, станках, конвейерах, осветительных сетях и автоматике.

Технические характеристики

• Количество контактов: 5
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Поперечное сечение провода: 0,2–4 мм2
• Диаметр кабеля: 0,51–2,26 мм
• Тип проводника: однопроволочные, гибкие, многопроволочные
• Материал контактов: медь
• Материал корпуса: поликарбонат
• Цвет: прозрачный
• Управление: рычаговый механизм

Совместимость и монтаж

Клемма NTC-R2-5-r совместима с любыми медными проводами и наконечниками, соответствующими указанным сечениям. Для подключения достаточно вставить провод в контакт и опустить рычаг - зажим фиксируется автоматически. Разъединение выполняется тем же рычагом: поднимаете - провод выходит без усилий. Монтаж возможен в DIN-рейку, хотя сама клемма не имеет крепления - устанавливается в щите с помощью хомутов или клеевых оснований.

Преимущества

• На 30% компактнее аналогичных моделей - экономит место в щитах
• Прозрачный корпус позволяет визуально контролировать состояние соединения
• Рычаги легко управляются даже в перчатках - снижают нагрузку на руки
• Медные контакты обеспечивают низкое переходное сопротивление и долгий срок службы
• Поликарбонатный корпус устойчив к УФ, механическим повреждениям и высоким температурам
• Защитная изоляция предотвращает случайное касание токоведущих частей

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - риск окисления и плохого контакта
• Не рассчитана на постоянную вибрацию - рекомендовано закреплять в стационарных условиях
• Запрещено использовать в средах с агрессивными химическими веществами (кислоты, растворители)
• Не следует применять при температуре выше +85 C - материал корпуса теряет прочность
• Не является взрывозащищённой - не подходит для опасных зон класса Ex

Примеры использования

• Подключение входных кабелей в квартирном щитке
• Соединение проводов между датчиками и ПЛК на конвейере
• Разводка цепей управления в станках с ЧПУ
• Объединение нескольких жил в одном месте перед выходом на светильник
• Использование в качестве временного соединения при тестировании электрооборудования

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод может выпасть, слишком толстый - повредить контакт
• Для многопроволочных проводов используйте наконечники-гильзы; они предотвращают деформацию жил при зажиме
• При сборке щита располагайте клеммы с запасом - прозрачный корпус требует свободного доступа для осмотра
• Не затягивайте рычаг силой - он работает по принципу самофиксации, избыточное давление не увеличивает надёжность
• При замене старой клеммы - отключите питание, даже если рычаг открыт: внутренние контакты остаются под напряжением
