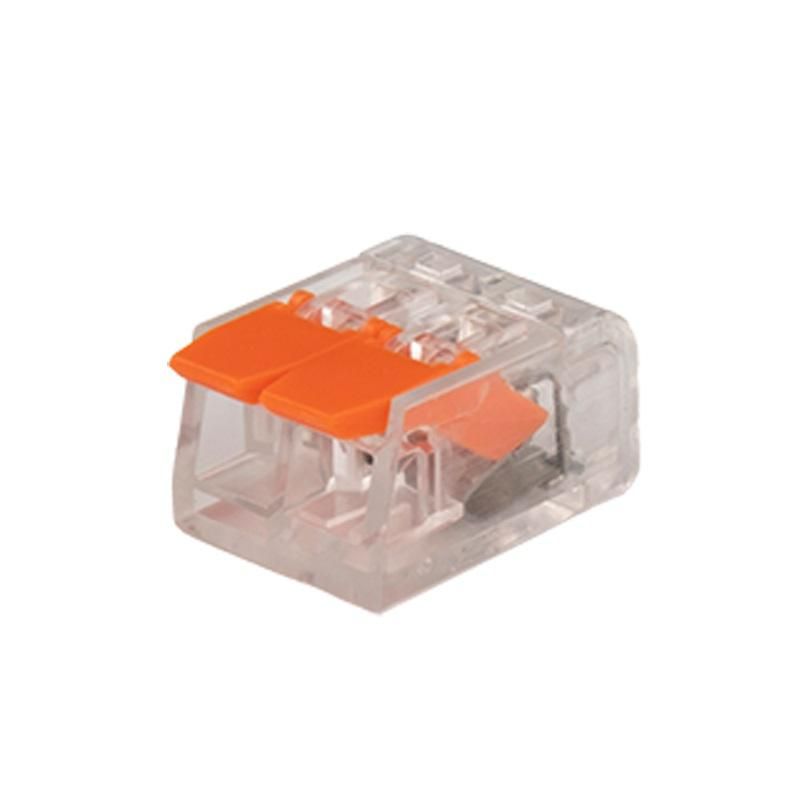

Клемма монтажная рычажного соединения PTC-2P 221-412 450V 32A 0,14-4.0mm2 / 50шт./ |5050884| Jazzway

Клемма монтажная рычажного соединения PTC-2P 221-412 450В 32А 0.14-4.0мм2, 2 отверстия от JazzWay обеспечивает надёжное и быстрое соединение проводов без инструментов - идеально для частых обслуживаний и сборки панелей.

Назначение и область применения

Эта клемма используется для соединения одножильных и многожильных проводников в электрических цепях с током до 32 А и напряжением до 450 В. Подходит для установки на DIN-рейку в распределительных щитах, пультах управления, оборудовании автоматизации и системах освещения. Часто применяется там, где требуется часто менять или проверять подключения - например, в тестовых стендах, на конвейерах или в ремонтной практике.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Поперечное сечение провода: 0,14–4,0 мм2
• Количество контактов: 2
• Тип проводника: одножильный и многожильный
• Управление: рычажный механизм
• Цвет корпуса: прозрачный
• Тип изделия: монтажная клемма с рычажным зажимом

Совместимость и монтаж

Клемма PTC-2P 221-412 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения откройте рычаг - вставьте подготовленный провод (без зачистки изоляции) в одно из двух отверстий, затем закройте рычаг до щелчка. Механизм сам плотно зажимает жилу. Прозрачный корпус позволяет визуально контролировать положение провода. Клемма совместима с медными проводниками, в том числе с опрессованными наконечниками до 4 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Напряжение 450 В и ток 32 А обеспечивают безопасную работу в большинстве промышленных и коммерческих сетей переменного тока. Отсутствие открытых токоведущих частей после монтажа снижает риск поражения током.

Преимущества

• Рычажный механизм исключает необходимость в отвертках - соединение выполняется одной рукой
• Прозрачная крышка даёт возможность контроля за состоянием провода без вскрытия
• Поддерживает как одножильные, так и многожильные провода - универсальность для разных задач
• Высокая механическая прочность зажима предотвращает ослабление соединения при вибрациях
• Не требует специальных инструментов для монтажа и демонтажа

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Запрещено использовать при температуре выше +85 C - материал корпуса теряет прочность
• Не рекомендуется для постоянного перегрузочного режима свыше 32 А
• Не является взрывозащищённой - не подходит для опасных сред с горючими газами

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях автоматики
• Сборка силовых цепей на станках с частотным регулированием
• Разводка осветительных цепей в торговых помещениях
• Обслуживание и замена модулей в системах УСПД
• Временные подключения на тестовых стендах

Практические советы

• Перед вставкой провода удалите изоляцию на 6–8 мм - этого достаточно для надёжного контакта
• Для многожильных проводов слегка скрутите жилы перед введением в клемму - это предотвратит выпадение отдельных проволочек
• Проверяйте фиксацию рычага: он должен быть полностью закрыт и не шататься
• При использовании в условиях вибраций периодически проверяйте затяжку - хотя рычажный механизм устойчив, нагрузки могут вызывать микросмещения
• Клемма PTC-2P 221-412 450В 32А 0.14-4.0мм2, 2 отверстия от JazzWay легко заменяется аналогичными изделиями других производителей - главное соблюдение шага крепления и сечения провода
