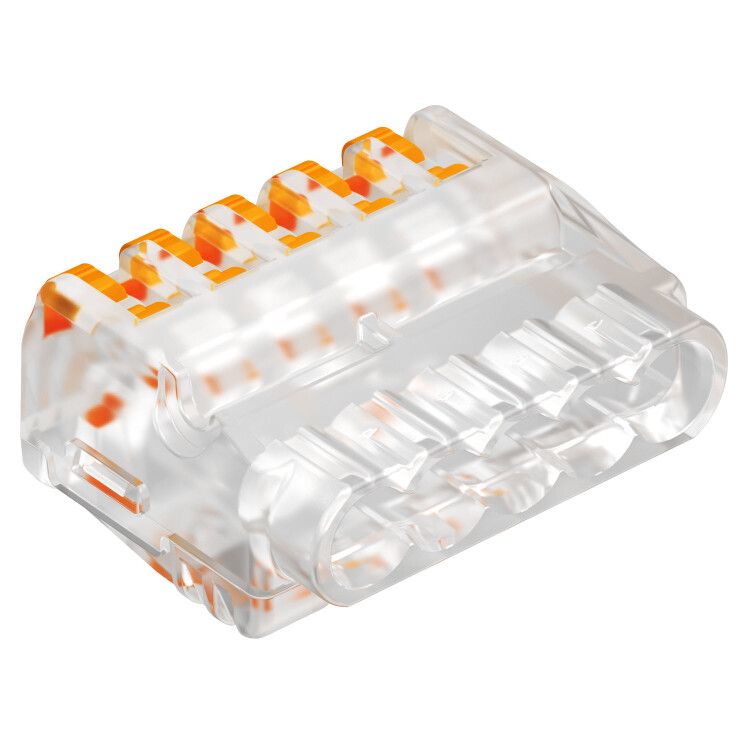

Клемма универсальная пружинная 5х2.5кв.мм 61 525 FL с зажимом прозр. (222-415) OBO 2054458 Bettermann

Клемма универсальная пружинная 5-проводная 0.2 – 2.5 мм2 с зажимом от OBO BETTERMANN (артикул 61 525 FL) предназначена для надежного и быстрого соединения до пяти проводов в распределительных коробках, щитах и на оборудовании. Прозрачная конструкция позволяет контролировать состояние соединений, а наличие рычага обеспечивает удобство работы даже с жесткими проводниками.

Назначение и область применения

Эта клемма используется для соединения электрических проводов в слаботочных и силовых цепях постоянного и переменного тока. Подходит для установки в электрических шкафах, распределительных устройствах, автоматических системах управления, станках, конвейерах и других объектах промышленной и коммерческой инфраструктуры. Особенно эффективна там, где требуется частая перепрошивка или обслуживание цепей - благодаря быстрому зажиму не нужны инструменты.

Технические характеристики

• Номинальное поперечное сечение провода: 0,2–2,5 мм2 (соответствует AWG 24–12)
• Номинальное напряжение: 450 В
• Номинальный ток: 24 А
• Количество контактов: 5
• Длина зачистки провода: 9 мм (+/-1 мм)
• Материал корпуса: поликарбонат - устойчив к УФ, химическим воздействиям и высокой температуре
• Цвет: прозрачный - позволяет визуально проверить качество соединения
• Максимальная рабочая температура: +85 C (по EN 60998)
• Индикатор фазы: есть - контрольное отверстие диаметром до 2 мм для пробника или тестера
• Тип: 61 525 FL

Совместимость и монтаж

Клемма универсальная пружинная 5-проводная 0.2 – 2.5 мм2 с зажимом монтируется непосредственно на кабель - без необходимости предварительной подготовки в виде крепления к DIN-рейке. Провод вставляется в контактную камеру до упора. Для многожильных и мягких проводов достаточно просто вставить их. Жесткие одножильные провода можно вводить без использования рычага - он нужен только для более точного освобождения провода при демонтаже. Чтобы извлечь провод, поднимите рычаг - зажим автоматически открывается, и провод легко вытаскивается. Индикаторное отверстие сверху позволяет проверить наличие фазы без вскрытия клеммы.

Безопасность и стандарты

Клемма сертифицирована по стандарту EN 60998, что гарантирует соответствие требованиям безопасности для соединительных устройств в электроустановках. Конструкция исключает случайное выпадение проводов, а материал корпуса - самозатухающий, соответствует классу V-0 по UL 94. Прозрачный корпус снижает риск перегрева за счет лучшего теплоотвода и визуального контроля.

Преимущества

• Не требуются инструменты для подключения - экономия времени при монтаже и сервисе
• Поддерживает все типы проводов: одножильные, многожильные, гибкие и жесткие
• Визуальный контроль состояния соединения через прозрачный корпус
• Встроенное отверстие для тестирования фазы - безопаснее и быстрее, чем вскрытие
• Высокая механическая прочность и термостойкость материала
• Стандартный шаг между контактами - совместим с большинством компактных щитов

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - IP-класс не указан, поэтому применяйте только внутри закрытых корпусов
• Запрещено использовать с проводами сечением менее 0,2 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не рекомендовано применение при температурах выше +85 C - превышение снизит срок службы материала
• Не следует использовать в цепях с импульсными нагрузками выше 24 А - клемма рассчитана на непрерывный ток

Примеры использования

• Соединение питающих проводов в распределительном щите квартиры
• Объединение сигналов датчиков на промышленном конвейере
• Подключение выходов реле в системах автоматизации
• Переподключение проводов в ремонтных работах - особенно удобно при замене оборудования
• Сборка временных испытательных цепей в лаборатории

Практические советы

• Всегда зачищайте провод точно на 9 мм - меньше не обеспечит надежный контакт, больше может повредить внутренний механизм
• При работе с многожильным проводом слегка скрутите жилы перед введением - так они не будут торчать после зажима
• Проверьте плотность посадки провода - легкий дергающий тест рукой покажет, надежно ли он зафиксирован
• Если используете клемму в местах с вибрацией - дополнительно зафиксируйте её в щите, чтобы избежать механического смещения
• Не забудьте про индикаторное отверстие: при наличии фазы пробник светится - это удобно при диагностике без отключения питания
• Артикул 61 525 FL от OBO BETTERMANN имеет аналогичные модели в серии VBS - при замене проверяйте совпадение сечения и количества контактов
