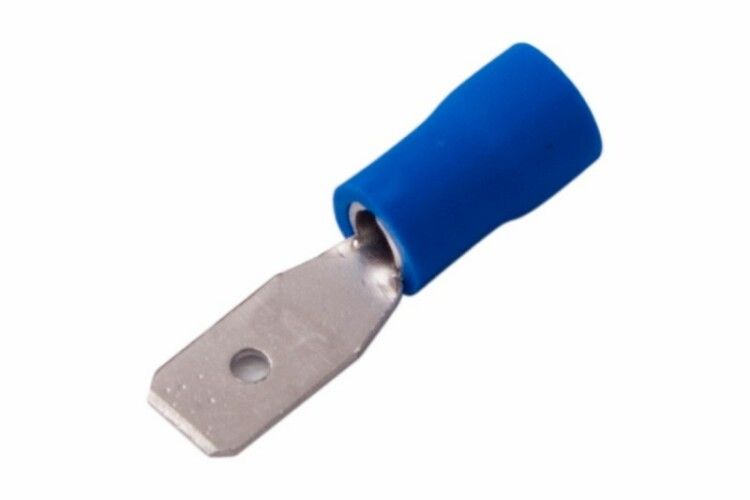

Клемма плоская изолированная штекер 2.8 мм 1.5-2.5 мм² (РПи-п 2.5-(2.8)) синяя | 08-0331 REXANT MEET

Клемма плоская изолированная штекер 2.8 мм 1.5–2.5 мм2 (РПи-п 2.5-(2.8), VM 2-110(8)) синяя от REXANT - это однополюсный соединитель для быстрого и надёжного подключения медных проводов в условиях вибраций и частого демонтажа. Подходит для монтажа в автопроме, железнодорожной технике и других подвижных системах.

Назначение и область применения

Эта клемма предназначена для оконцевания многожильных медных проводов сечением 1,5–2,5 мм2 и последующего подключения к гнездовым разъёмам. Отличается возможностью многократного присоединения и отсоединения без потери качества контакта. Применяется там, где требуется надёжное, но легко разборное соединение: в автомобилях, вагонах, самолётах, судах, на конвейерах, в распределительных щитах мобильного оборудования.

Технические характеристики

• Тип: штекер (плоский разъём с фиксацией)
• Сечение провода: 1,5–2,5 мм2
• Размер контакта: 2,8 × 0,5 мм
• Максимальный ток: 15 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Температурный диапазон: –10 C до +75 C
• Количество контактов: 1

Совместимость и монтаж

Клемма совместима с гнездовыми разъёмами стандарта VM 2-110(8) и аналогичными, имеющими ширину 2,8 мм. Для установки необходимы пресс-клещи с матрицей, подходящей под размер 2,8 мм:

• HT-301 H (арт. 12-3014, 12-3014)
• HT-301 N (арт. 12-3116, 12-3117, 12-3016, 12-3016-4)
• HT-301 W (арт. 12-3021, 12-3021-4, 12-3121)

Обжим выполняется через изоляцию - клещи сдавливают пластиковую часть, обеспечивая герметичную фиксацию жилы внутри. После обжима клемма плотно фиксируется в разъёме благодаря замковому механизму - выступ на корпусе зацепляется за борт гнезда.

Безопасность и стандарты

Клемма соответствует требованиям к изолированным штекерным соединениям для промышленного и транспортного оборудования. Материалы (латунь, ПВХ) устойчивы к перегреву и механическим нагрузкам. Температурный диапазон позволяет использовать её в большинстве условий эксплуатации, кроме экстремально холодных или нагретых сред (например, рядом с двигателями без теплоизоляции).

Преимущества

• Удобство монтажа: не требует пайки, достаточно обжима пресс-клещами
• Многократное использование: можно отключать и подключать без повреждения контактов
• Защита от случайного касания: изоляция покрывает всю зону обжима
• Фиксация в разъёме: замковый механизм предотвращает выпадение при вибрациях
• Цветовая маркировка: синий цвет изоляции указывает на сечение 1,5–2,5 мм2 - упрощает визуальный контроль

Ограничения применения

• Не применяется для одножильных проводов - предназначен исключительно для многожильных медных
• Запрещено применять при температурах ниже –10 C и выше +75 C - материал изоляции теряет эластичность
• Не подходит для высоких частот или импульсных нагрузок - не рассчитана на RF-или сигнальные цепи
• Не следует использовать в агрессивных химических средах - ПВХ не устойчив к растворителям и маслам

Примеры использования

• Подключение датчиков на кузове автомобиля
• Соединение проводов в распределительных коробках железнодорожного вагона
• Монтаж освещения и управления в судовой электросистеме
• Присоединение исполнительных механизмов на конвейере
• Временные подключения тестового оборудования

Практические советы

• Перед обжимом проверьте, что провод полностью вошёл в контакт - не должно быть торчащих жил
• Используйте только рекомендованные пресс-клещи - некорректный инструмент повредит контакт или изоляцию
• При сборке убедитесь, что замок клеммы правильно защёлкивается в гнезде - слышен характерный щелчок
• Синяя изоляция означает сечение 1,5–2,5 мм2 - не используйте эту клемму для проводов 0,75 мм2 или 4 мм2
• Храните в сухом месте - влага снижает долговечность лужёного контакта
