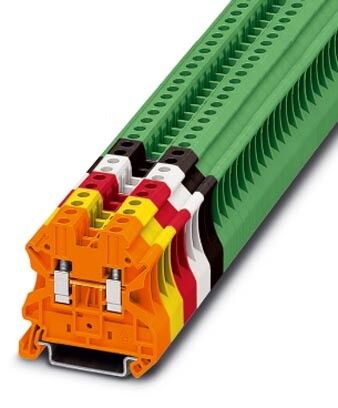

Проходные клеммы UT 4 BK | 3045143 Phoenix Contact

Клемма проходная UT 4 BK от Phoenix Contact - это надёжный элемент для соединения проводов без разрыва цепи, предназначенный для установки на DIN-рейку. Артикул 3045143 обеспечивает простой и безопасный способ передачи тока между участками электрической цепи, особенно в распределительных щитах и автоматизированных системах.

Назначение и область применения

Клемма проходная UT 4 BK используется для создания неразрывного электрического соединения между двумя точками цепи. Она позволяет пропускать ток через себя, не перерезая проводник - идеально подходит для последовательного подключения устройств, таких как датчики, реле, контакторы или модули ввода/вывода. Применяется в промышленной автоматизации, системах управления, силовой и слаботочной аппаратуре.

Технические характеристики

• Тип: проходная клемма
• Максимальный ток: 24 А
• Напряжение: до 800 В
• Сечение провода: 0,2–4 мм2 (медный провод)
• Цвет корпуса: чёрный (BK)
• Монтаж: на DIN-рейку 35 мм
• Количество контактов: 2 (вход и выход)
• Зажим: винтовой, с зоной фиксации провода

Совместимость и монтаж

Клемма UT 4 BK совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается легко: защёлкиваются фиксаторы на рейке, после чего провода вставляются в зажимы и затягиваются винтом. Для надёжного соединения используйте провода с зачисткой длиной около 8–10 мм. Клемма не требует специальных инструментов - достаточно отвертки с плоским жалом. Подходит для одножильных и многожильных проводов с опрессовкой или без неё.

Безопасность и стандарты

Kлемма соответствует требованиям IEC 60947-7-1 и VDE 0620. Материалы корпуса устойчивы к высоким температурам и горению (UL94 V-0). Наличие изолирующих барьеров предотвращает случайное замыкание между соседними клеммами. Произведена в соответствии с европейскими нормами безопасности для промышленного оборудования.

Преимущества

• Удобство монтажа: быстрая установка и демонтаж без инструментов кроме отвёртки
• Стабильность соединения: прочный винтовой зажим снижает риск ослабления при вибрациях
• Экономия места: компактный форм-фактор позволяет размещать много клемм в ограниченном пространстве
• Идентификация: чёрный цвет корпуса удобен для визуального различения цепей

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Не рекомендовано использование в условиях постоянного погружения в жидкости или повышенной запылённости без дополнительной защиты
• Максимальное сечение 4 мм2 - не подходит для мощных линий выше 24 А
• Не имеет функции тестирования - для диагностики требуется отключение питания и разъединение

Примеры использования

• Передача сигнала от датчика температуры к контроллеру в цепи управления технологическим оборудованием
• Разветвление питания на несколько реле в распределительном шкафу
• Обходной контакт в цепях аварийного отключения
• Подключение энкодера или сенсора в конвейерной системе

Практические советы

• При использовании многожильных проводов применяйте наконечники - это повысит долговечность соединения
• Не перетягивайте винты - это повредит внутреннюю пластиковую часть и может вызвать перегрев
• Для группового монтажа используйте перемычки UT 4 BK одинаково ориентированно - так легче выявить неисправности
• Проверьте соответствие напряжения и тока вашей сети - превышение допустимых значений снизит срок службы клеммы
• Артикул 3045143 - это именно модель UT 4 BK от Phoenix Contact; другие производители имеют аналогичные, но не взаимозаменяемые решения
