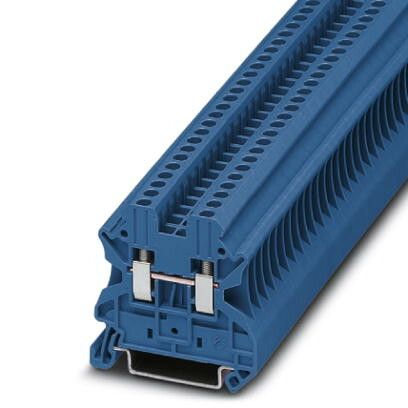

Клемма проходная UT 2.5 BU 24А 1000В Phoenix Contact 3044089

Клемма UT 2,5 BU - это проходная клемма от Phoenix Contact, предназначенная для надёжного соединения проводов сечением до 2,5 мм2. Артикул 3044089 используется там, где требуется простой, долговечный и безопасный способ передачи тока без перерыва цепи.

Назначение и область применения

Клемма UT 2,5 BU - это проходной элемент, который позволяет провести электрический ток через себя, не разрывая цепь. Подходит для последовательного соединения проводов в распределительных шкафах, на пультах управления, в системах автоматизации. Часто применяется в промышленном оборудовании: конвейерах, станках, системах освещения и вентиляции.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Тип клеммы: проходная (вход и выход в одной цепи)
• Цвет корпуса: синий (BU - blue)
• Рабочее напряжение: до 500 В переменного тока
• Номинальный ток: 16 А
• Стандарт зажима: винтовой, с возможностью многократного демонтажа
• Материал контактов: медный сплав с никелевым покрытием
• Материал корпуса: самозатухающий полиамид PA6.6

Совместимость и монтаж

Клемма UT 2,5 BU устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в рейку - фиксация механическая, без инструментов. Соединение проводов осуществляется винтом: ослабьте винт, вставьте подготовленный провод (без изоляции на конце, длина оголённого участка - около 8–10 мм), затяните до упора. Клемма совместима с одножильными и многожильными проводами, в том числе с наконечниками типа “штыревые” или “вилочные”. Не используйте провода сечением более 2,5 мм2 - это повредит контактную группу.

Безопасность и стандарты

Клемма соответствует международным нормам IEC 60947-7-1 и EN 60998-1. Материалы корпуса имеют класс горючести UL94 V-0 - самозатухание при возгорании. Напряжение изоляции обеспечивает безопасную работу в условиях повышенной влажности и температурных колебаний. Прямой доступ к контактам исключает риск случайного замыкания при установленной крышке.

Преимущества

• Устойчивый контакт благодаря высокому усилию зажима винта
• Износостойкость: выдерживает сотни циклов подключения/отключения
• Чёткая маркировка входа и выхода - снижает вероятность ошибки при сборке
• Синий цвет корпуса легко отличить от других клемм в шкафу
• Не требует специальных инструментов для установки и обслуживания

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Не рекомендована для частых вибраций без дополнительной фиксации (например, на движущихся механизмах)
• Не имеет защиты от брызг воды - не использовать во влажных средах без герметичных кожухов
• Запрещено применять с проводами большего сечения - риск перегрева и деформации зажима

Примеры использования

• Передача сигнала питания между модулями PLC в панели управления
• Объединение нескольких датчиков в одну цепь постоянного тока
• Подключение термореле к нагревательному элементу
• Разводка фазы в распределительной коробке промышленного оборудования

Практические советы

• Перед установкой проверьте, что провод не имеет повреждений жилы - даже маленький облом может вызвать перегрев
• Не затягивайте винт слишком сильно - это может повредить внутреннюю пластиковую часть
• Для многожильных проводов лучше использовать наконечники - так контакт будет надёжнее
• При замене клеммы UT 2,5 BU убедитесь, что новый экземпляр имеет тот же артикул 3044089 - другие модели могут иметь другую геометрию или нагрузку
• Храните запасные клеммы в сухом месте - влага может вызвать коррозию контактов
