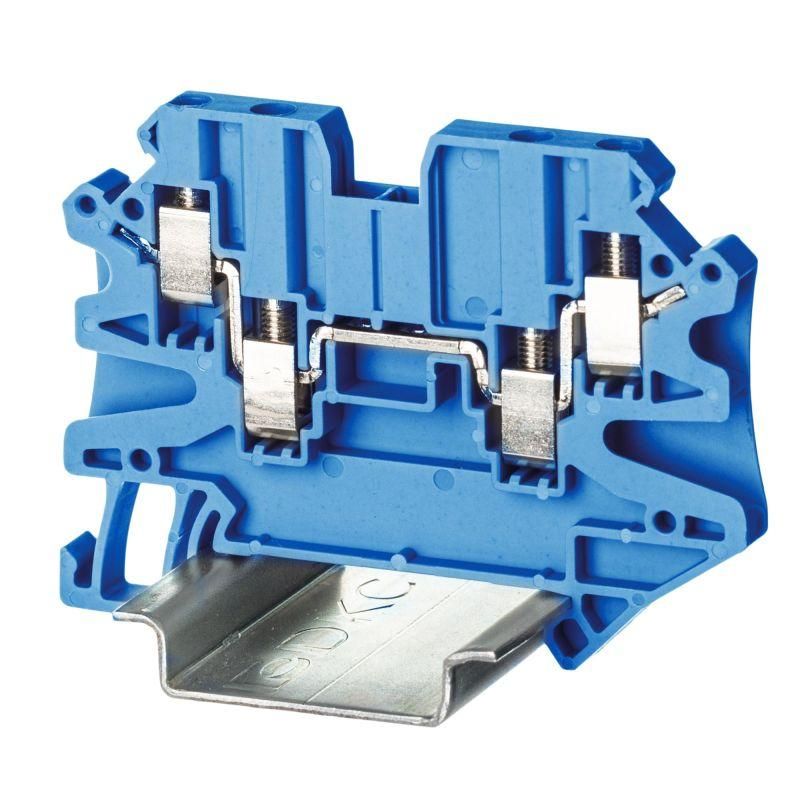

Клемма проходная , винтовой зажим, 4 точки подключения, 2.5 кв.мм, синяя - TUR-2.5-QUATTRO-BU ДКС

Клемма проходная винтовой зажим 4 точки подключения 2.5 кв.мм синяя от DKC (ДКС) - надёжное решение для последовательного соединения проводов в распределительных щитах на DIN-рейке. Артикул tur-2.5-quattro-bu обеспечивает устойчивый контакт при токах до 24 А и напряжении до 1000 В, подходит для автоматизации, промышленной электроники и систем управления.

Назначение и область применения

Эта проходная клемма используется для создания непрерывной цепи между несколькими проводниками - например, при подключении датчиков, реле, модулей ввода/вывода или группового распределения фаз. Четыре точки подключения позволяют соединить до четырёх проводов без дополнительных ответвлений. Подходит для монтажа в шкафах управления, на станках, конвейерах, системах освещения и других объектах с требованием компактного и надёжного соединения.

Технические характеристики

• Тип соединения: винтовой зажим - позволяет плотно фиксировать провод без повреждения жилы
• Количество контактов: 4 - каждая точка подключения работает автономно, но все связаны внутри клеммой
• Диапазон сечений проводов: 0,14–4 мм2 - совместима с одножильными и многожильными проводами (в том числе с опрессованными наконечниками)
• Номинальный ток: 24 А - рассчитана на длительную работу при нагрузке до этого значения
• Номинальное напряжение: 1000 В - безопасна для сетей переменного и постоянного тока до 1 кВ
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартная система для промышленных щитов
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые помещения
• Ширина: 5,2 мм, высота: 47,5 мм - компактный форм-фактор, экономит место на рейке
• Материал корпуса: термопласт PA 6.6 - прочный, устойчив к механическим воздействиям и химическим средам
• Класс горючести: V0 (UL-94) - самозатухающий материал, снижает риск распространения пламени
• Цвет: синий - стандартизированная окраска для удобства идентификации цепей
• Замыкающая пластина: требуется - для передачи тока через всю цепь необходимо использовать специальную перемычку (не входит в комплект)
• Положение подключения: сбоку - провода вставляются перпендикулярно к рейке, что упрощает маршрутизацию
• Количество каналов для перемычек: 2 - можно установить две вставные перемычки для связи соседних клемм

Совместимость и монтаж

Клемма tur-2.5-quattro-bu совместима с любыми DIN-рейками 35 мм, соответствующими стандарту EN 60715. Для сборки цепи используйте вставные перемычки подходящего типа - они должны иметь шаг 5,2 мм, чтобы точно попадать в пазы. Установка выполняется просто: защёлкните клемму на рейку, затем отверткой ослабьте винты, введите провода на глубину 8–10 мм и затяните до упора. Не допускайте перегиба жилы - он может вызвать повышенное сопротивление. После монтажа проверьте надёжность зажима легким потягиванием провода.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 60947-7-1 и имеет сертификат UL-94 V0 по классу горючести. Материал корпуса не выделяет токсичных веществ при перегреве. Номинальное напряжение 1000 В гарантирует безопасную работу в высоковольтных цепях, включая системы управления и силовые контуры. Клемма не предназначена для подключения проводов с наконечниками больше 4 мм2 - это может привести к деформации зажима.

Преимущества

• Чёткая разметка сечений на корпусе - легко выбрать правильный провод без измерений
• Увеличенная площадь контакта благодаря четырём точкам - снижает риск нагрева при нагрузке
• Стандартный синий цвет - ускоряет диагностику и обслуживание в сложных схемах
• Высокая термостойкость - сохраняет целостность даже при кратковременных перегрузках
• Поддержка двух перемычек - позволяет гибко организовать параллельные цепи

Ограничения применения

• Не применяйте для проводов сечением менее 0,14 мм2 - возможен плохой контакт из-за малой массы жилы
• Не используйте в условиях постоянного вибрационного воздействия без дополнительной фиксации - винтовые зажимы могут ослабнуть
• Запрещено применять без замыкающих пластин - без них ток не будет проходить между контактами
• Не подключайте медные и алюминиевые провода одновременно - риск электрохимической коррозии
• Не монтируйте рядом с источниками открытого пламени или сварочных работ - хотя материал V0, прямой контакт с огнём недопустим

Примеры использования

• Распределение фазы L1 между несколькими реле в автоматическом шкафе
• Объединение сигналов от трёх датчиков температуры в один вход контроллера
• Создание общей нулевой шины в распределительном щите
• Подключение нескольких светильников к одному выходу автомата
• Сборка тестовой платы для настройки оборудования - быстрое изменение соединений

Практические советы

• Перед монтажом зачистите провода на 8–10 мм - слишком длинная зачистка может привести к замыканию на корпус
• Используйте отвёртку с плоским лезвием шириной 3–4 мм - идеально подходит для винтов этой модели
• Проверяйте затяжку винтов после первых 10–20 часов работы - при прогреве металла возможно ослабление
• Для многожильных проводов рекомендуется использовать опрессованные наконечники - это предотвращает выпадение жил
• При необходимости удлинить цепь - используйте два набора перемычек, установленных в соседние клеммы; не перегружайте одну перемычку более чем двумя соединениями
• Храните клеммы в сухом месте - влага может вызвать окисление контактов, особенно при частых перепадах температур
