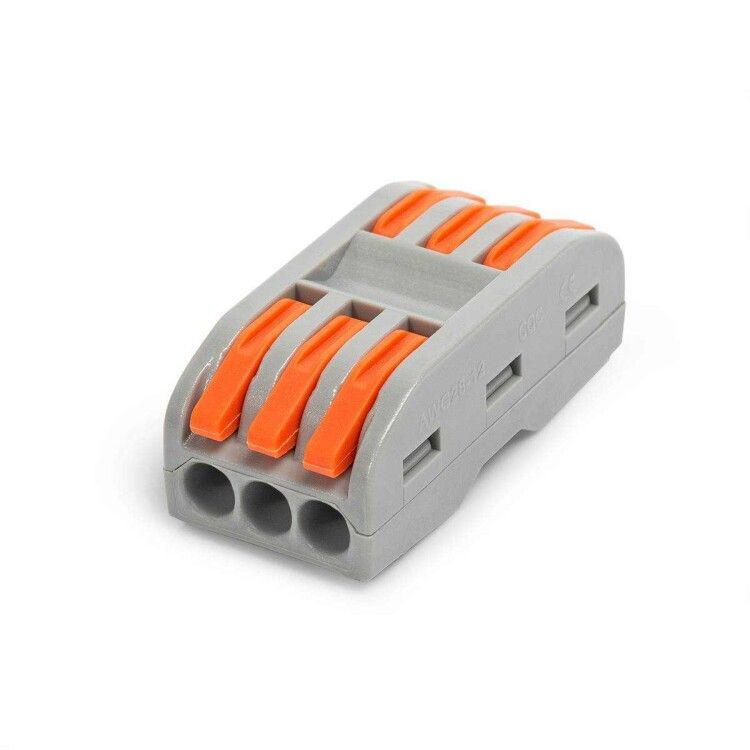

Клемма проходная СМК 222-2411 450В (рычажковая, безвинтовая) КВТ 87635

Клемма проходная СМК 222-2411 безвинтовая - компактное устройство для надежного и быстрого соединения медных проводников в распределительных коробках и электрошкафах. Упаковка содержит 25 штук, что удобно для массового монтажа. Бренд КВТ обеспечивает соответствие требованиям безопасности и долговечность в условиях промышленной эксплуатации.

Назначение и область применения

Клемма проходная СМК 222-2411 безвинтовая предназначена для создания постоянных электрических соединений между двумя проводниками без необходимости использования инструментов. Подходит для внутренней проводки, распределительных коробок, щитов управления, автоматических систем и оборудования с частой заменой или диагностикой. Особенно эффективна там, где требуется часто проверять цепь или менять участки провода.

Технические характеристики

• Номинальное поперечное сечение провода: 0,08–4 мм2 - поддерживает тонкопроволочные многожильные и одножильные провода
• Количество зажимов: 2 - один вход, один выход, формирует проходное соединение
• Номинальное напряжение: 450 В - безопасно для сетей до 440 В переменного тока
• Тип проводника: одножильный, многожильный, гибкий - совместима с большинством медных проводов
• Управление: оранжевые рычаги - обеспечивают легкий захват и фиксацию провода
• Цвет корпуса: светло-серый - соответствует стандартному цветовому решению для промышленных клемм

Совместимость и монтаж

Клемма проходная СМК 222-2411 безвинтовая устанавливается на DIN-рейку стандартной ширины 35 мм. Для сборки нескольких клемм в блок используйте выступы и пазы на боковых стенках корпуса - они обеспечивают плотную и механически устойчивую связь. Чтобы подключить провод:

• Поднимите оранжевый рычаг до упора
• Заведите подготовленный провод до упора в гнездо
• Опустите рычаг до характерного щелчка - он зафиксируется в специальном пазу, исключающем самопроизвольное открытие

Не требуются отвертки, плоскогубцы или другие инструменты. Соединение можно сделать даже одной рукой.

Безопасность и стандарты

Изолированный корпус клеммы СМК 222-2411 безвинтовая выполнен из самозатухающего поликарбоната, соответствующего нормам UL94 V-0. Конструкция исключает контакт с токоведущими частями при установленном состоянии. Прочная фиксация рычага в закрытом положении снижает риск случайного отключения. Напряжение 450 В позволяет использовать клемму в бытовых и промышленных сетях без ограничений по классу защиты.

Преимущества

• Быстрая установка и демонтаж - экономия времени при монтаже и обслуживании
• Возможность контрольных измерений без разъединения - можно тестировать цепь мультиметром через доступные контакты
• Стабильное давление на провод - минимизация переходного сопротивления и нагрева
• Группировка в блоки - упрощает организацию проводки и снижает хаос в шкафах
• Защита от случайного открывания - паз под рычаг гарантирует сохранность соединения при вибрациях

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен оксидный слой, нарушающий контакт
• Не рекомендован для высоких токов свыше 25 А - максимальная нагрузка определяется сечением провода, а не самой клеммой
• Не следует применять в условиях постоянного воздействия воды или химически активных сред - корпус не имеет IP-защиты
• Не допускается перегрузка по сечению - провода более 4 мм2 не войдут в зажим

Примеры использования

• Распределительные коробки в жилых домах - замена старых винтовых клемм на современные безвинтовые
• Щиты управления станков и конвейеров - быстрая замена поврежденных участков проводки
• Автоматические системы освещения - удобство диагностики без отключения питания всей цепи
• Обслуживание систем теплого пола - возможность периодического контроля температурных датчиков

Практические советы

• Перед вставкой удалите изоляцию точно на нужную глубину - слишком длинный провод может выйти из зажима
• Для многожильных проводов скрутите жилы перед введением - это повысит надежность контакта
• При сборке блоков из нескольких клемм СМК 222-2411 безвинтовая ориентируйте все рычаги в одну сторону - так проще контролировать состояние каждого соединения
• Не затягивайте рычаг силой - достаточно щелчка; избыточное усилие может повредить механизм
• Храните упаковку с клеммами в сухом месте - хотя корпус герметичен, длительное воздействие влаги может повлиять на пластик
