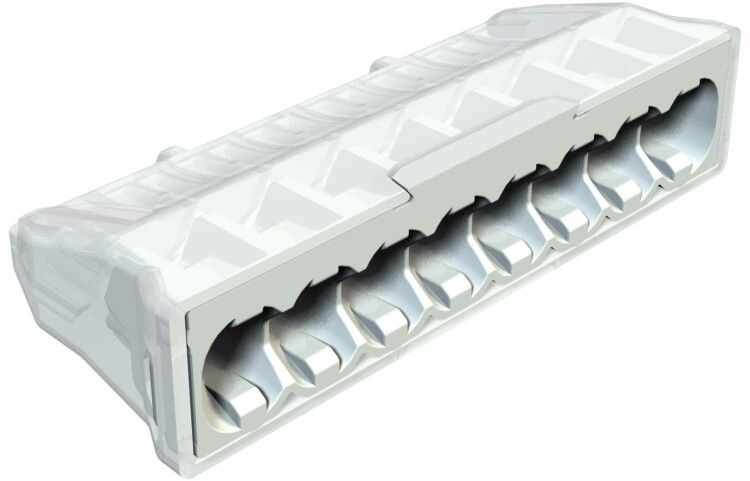

Клемма монтажная СМК, пружинная 8x2,5 мм2, (2273-208), OBO - 2054523 Bettermann

Клемма пружинная 8-проводная 0.5-2.5 мм2 (артикул 2273-208, бренд OBO BETTERMANN) - надёжное бесвинтовое соединение для одножильных и многопроволочных проводов в распределительных коробках, щитах и оборудовании. Простой зажим с пружинным механизмом ускоряет монтаж и исключает необходимость затяжки винтов.

Назначение и область применения

Клемма 2273-208 предназначена для быстрого и безопасного соединения проводов в электрических цепях постоянного и переменного тока. Подходит для установки в силовые и слаботочные системы: освещение, автоматика, управление двигателями, панели управления, распределительные щиты. Особенно эффективна там, где требуется частая перепроверка или замена проводов - например, на объектах с высокой долей обслуживания.

Технические характеристики

• Номинальное сечение провода: 0,5–2,5 мм2 (для одножильных); до 2,5 мм2 для многопроволочных
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Количество контактов: 8
• Материал корпуса: полиамид (термостойкий, самозагасающий)
• Цвет: светло-серый
• Длина зачистки изоляции: 8–9 мм
• Максимальная рабочая температура: 90 C (соответствие EN 60998)
• Тип: 61 825 LGR
• Имеет контрольное отверстие для проверки напряжения (диаметр до 2 мм)

Совместимость и монтаж

Клемма 2273-208 монтируется непосредственно на кабель - не требует крепления к DIN-рейке. Устанавливается путём вставки подготовленного провода в контактное гнездо до характерного щелчка. Для подключения:

• Зачистите изоляцию на 8–9 мм
• Удерживайте рычаг зажима в открытом положении
• Вставьте провод до упора
• Отпустите рычаг - пружина плотно зажимает жилу

Работает с медными проводниками - одножильными и многопроволочными. Не рекомендуется использовать с алюминием или гибкими проводами с очень крупной бронзовой оплеткой - возможен риск плохого контакта.

Безопасность и стандарты

Соответствует требованиям стандарта EN 60998-1 для клеммных устройств. Корпус выполнен из самозагасающего полиамида, устойчив к нагреву до 90 C. Контрольное отверстие позволяет проверить наличие напряжения тестером или индикатором без вскрытия корпуса - снижает риск случайного прикосновения к токоведущим частям.

Преимущества

• Быстрая установка - нет необходимости в отвертке или ключе
• Стабильный контакт благодаря пружинному механизму - не ослабевает со временем
• Защита от случайного выдергивания провода
• Визуальный контроль состояния соединения через прозрачную часть корпуса
• Высокая плотность компактного исполнения - восемь каналов в одном модуле

Ограничения применения

• Не предназначен для работы при температуре выше 90 C
• Не совместим с алюминиевыми проводами
• Не рассчитана на частые подключения/отключения - более 5–10 циклов могут повредить пружину
• Не используется в условиях постоянной вибрации без дополнительной фиксации
• Не является герметичной - не применяется во влажных или пыльных средах без защиты

Примеры использования

• Соединение групп осветительных линий в этажном щите
• Объединение сигналов датчиков в системе автоматизации
• Разводка проводов между терморегулятором и теплым полом
• Подключение выходов реле и контакторов в пульте управления
• Финальное соединение кабелей перед входом в оборудование

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода - слишком тонкая жила может не обеспечить достаточного контакта, слишком толстая - повредит механизм
• Используйте только зачищенные провода без заусенцев - они могут повредить внутреннюю поверхность зажима
• Для многопроволочных проводов слегка скрутите жилы перед вставкой - это предотвращает их выпадение
• Если планируете много таких клемм - используйте специальные инструменты для зачистки на точную глубину (8–9 мм)
• Клемма 2273-208 от OBO BETTERMANN - часть серии VBS; она совместима с другими элементами этой линейки, что упрощает сборку унифицированных решений
