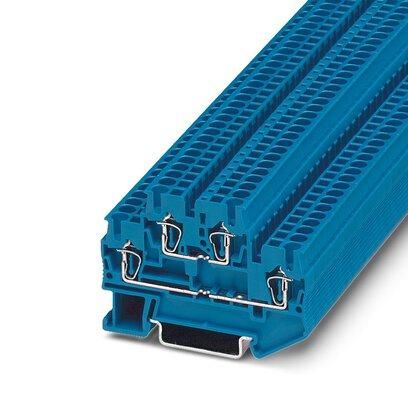

Клемма пружинная двухъярусная KH3 2.5-2Y-C 22А 500В СТЭЗ 10100011

Клемма пружинная двухъярусная 2.5-2Y-C от бренда СТЭЗ - компактный соединительный элемент для надёжного монтажа проводов сечением до 2,5 мм2 в ограниченном пространстве. Артикул 10100011 позволяет удвоить плотность подключений на одной шине, что особенно ценно в распределительных щитах.

Назначение и область применения

Клемма пружинная двухъярусная 2.5-2Y-C предназначена для быстрого и безинструментального соединения одножильных и многожильных проводов. Две яруса позволяют установить два провода в одном корпусе - один сверху, другой снизу. Подходит для сборки силовых и слаботочных цепей в щитах автоматики, управления оборудованием, систем освещения и контроля.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Количество контактов: 2 (двухъярусная конструкция)
• Тип зажима: пружинный, безвинтовой
• Рабочее напряжение: до 400 В переменного тока
• Номинальный ток: 24 А
• Материал контактной части: медный сплав с никелевым покрытием
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Степень защиты: IP20
• Температурный диапазон: от –25C до +85C

Совместимость и монтаж

Клемма пружинная 2.5-2Y-C устанавливается на DIN-рейку шириной 35 мм. Для подключения достаточно зачистить изоляцию провода на 8–10 мм, вставить его в верхнее или нижнее гнездо и нажать на рычаг фиксатора. После этого провод зажимается пружинным механизмом. Оба яруса работают независимо - можно подключить два разных провода одного или разных типов. Клеммы легко соединяются между собой через штыревые перемычки (не входят в комплект).

Безопасность и стандарты

Корпус изготовлен из материала, соответствующего классу горючести UL94 V-0 - он не поддерживает горение. Конструкция обеспечивает безопасную работу при температурах до +85C. Соответствует требованиям IEC 60947-7-1 для коммутирующих устройств. Напряжение 400 В и ток 24 А обеспечивают допустимую нагрузку для большинства бытовых и промышленных применений.

Преимущества

• Удваивает количество подключений на единице площади - экономит место в щите
• Не требует инструментов для подключения - снижает время монтажа
• Надёжный пружинный зажим предотвращает ослабление контакта при вибрации
• Изоляционный корпус исключает случайное замыкание между соседними клеммами
• Подходит для частых переподключений - срок службы более 100 циклов

Ограничения применения

• Не предназначен для проводов сечением больше 2,5 мм2 - возможна потеря контакта
• Не используется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для многожильных проводов без наконечника - жилы могут деформироваться при зажиме
• Не совместим с алюминиевыми проводами - риск окисления и потери надёжности

Примеры использования

• Распределительные щиты в офисах и жилых домах - подключение групп освещения
• Автоматизированные линии производства - соединение датчиков и исполнительных механизмов
• Щиты управления насосными станциями - подвод питания и сигналов
• Системы видеонаблюдения - организация точек подключения камер и контроллеров

Практические советы

• Перед подключением всегда проверяйте, что провод зачищен точно на 8–10 мм - меньше не зажмётся, больше может выйти из контакта
• Для многожильных проводов используйте наконечники типа “штырь” - они увеличат долговечность соединения
• При установке нескольких клемм 2.5-2Y-C рядом соблюдайте минимальный шаг 17,5 мм - так обеспечивается доступ к рычагам
• Артикул 10100011 от СТЭЗ совместим с другими клеммами этой серии - можно использовать перемычки для параллельного соединения
• Не затягивайте провода отверткой - пружинный зажим работает только механическим нажатием на рычаг
