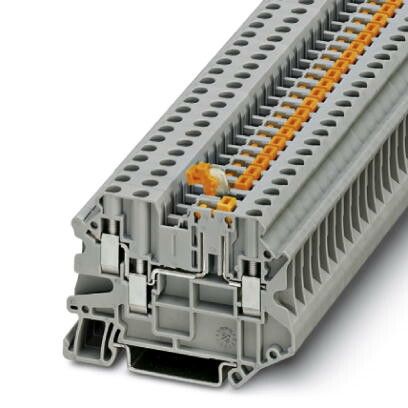

Клемма с ножевым размыкателем UT 4-TWIN-MT Phoenix Contact 3046003

Клемма с ножевым размыкателем UT 4-TWIN-MT от Phoenix Contact предназначена для безопасного коммутации силовых цепей с возможностью ручного отключения. Устройство сочетает функции надёжной клеммы и изолированного размыкателя, что делает его удобным решением для распределительных щитов и систем управления.

Назначение и область применения

Клемма с ножевым размыкателем UT 4-TWIN-MT используется для подключения и отключения нагрузки в цепях постоянного и переменного тока до 690 В. Подходит для установки в распределительных шкафах, на станках, конвейерах и других промышленных объектах, где требуется физическое отключение питания для обслуживания или аварийного отключения.

Технические характеристики

• Рабочее напряжение: до 690 В AC/DC
• Номинальный ток: 80 А
• Количество полюсов: 2
• Тип контактов: ножевой размыкатель с изоляцией
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)
• Максимальная площадь сечения провода: 50 мм2
• Крепление: на DIN-рейку 35 мм
• Габариты: соответствуют стандартному модульному формату для компактной сборки

Совместимость и монтаж

UT 4-TWIN-MT устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на провода с жилами до 50 мм2. Размыкатель имеет механическую блокировку положения - при открытых контактах невозможно случайно замкнуть цепь. Монтаж требует отключения питания и соблюдения правил безопасности при работе с высокими токами.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция обеспечивает изоляцию между контактами и корпусом, предотвращая риск поражения током при работе с открытым устройством. Ножевой механизм защищён пластиковым кожухом, исключающим случайное прикосновение к токоведущим частям.

Преимущества

• Объединяет функции клеммы и размыкателя - снижает количество элементов в щите
• Изоляционный кожух повышает безопасность при обслуживании
• Высокая коммутационная способность - подходит для мощных нагрузок
• Фиксация в двух положениях (вкл./выкл.) позволяет легко определить состояние цепи
• Совместим с другими изделиями Phoenix Contact - упрощает стандартизацию проектов

Ограничения применения

• Не предназначен для частого включения/отключения - не является автоматическим выключателем
• Не защищает от перегрузок или КЗ - необходимо использовать дополнительно автоматы или предохранители
• Не работает в условиях повышенной запылённости или влаги - степень защиты IP20 не допускает эксплуатацию вне закрытых шкафов
• Требует ручного воздействия - не подходит для дистанционного управления

Примеры использования

• Отключение питания насоса перед техобслуживанием
• Разрыв цепи на конвейере для ремонта
• Аварийное отключение станка по кнопке экстренной остановки (в связке с внешним управлением)
• Подключение испытательного оборудования к силовой цепи

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 50 мм2; меньшие сечения требуют использования наконечников
• При установке на DIN-рейку убедитесь, что устройство плотно зафиксировано - слабый контакт может вызвать нагрев
• Не используйте UT 4-TWIN-MT вместо автоматического выключателя - он не отключится при перегрузке
• Для многократного обслуживания рекомендуется помечать положение размыкателя («вкл. / выкл.») для быстрой идентификации состояния цепи
• Klemma с ножевым размыкателем UT 4-TWIN-MT от Phoenix Contact совместима с другими компонентами серии - можно собирать унифицированные решения
