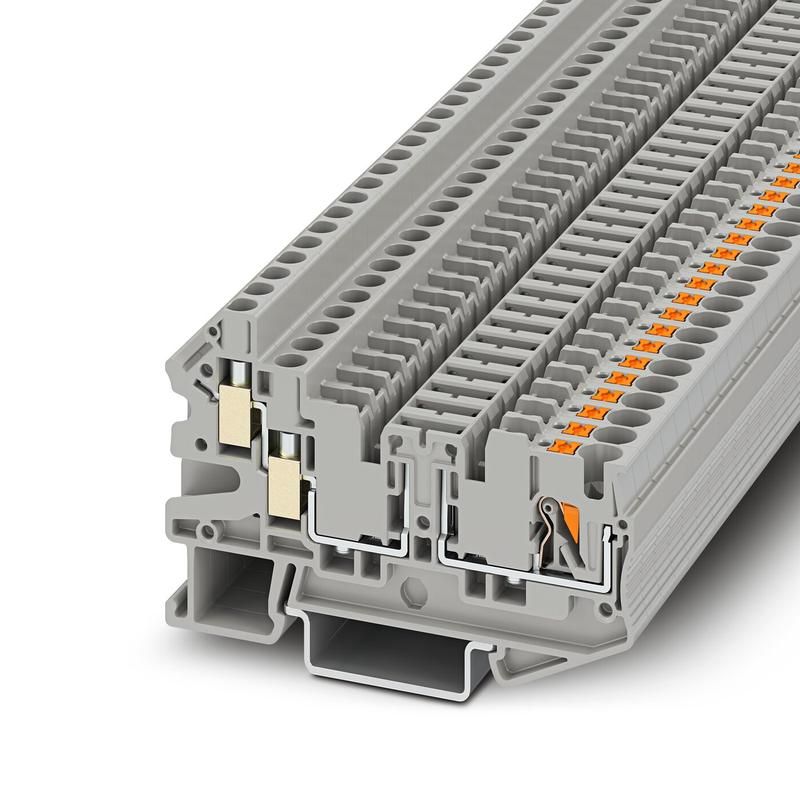

Клемма с размыкателем PTU 4-TWIN-TG-P СТЭЗ 1157686

Клемма с размыкателем PTU 4-TWIN-TG-P, СТЭЗ - это компактный коммутационный элемент для быстрого отключения цепи при обслуживании или аварийной ситуации, предназначен для установки на DIN-рейку в распределительных щитах. Артикул 1157686 обеспечивает надёжное соединение и безопасную изоляцию токоведущих частей.

Назначение и область применения

PTU 4-TWIN-TG-P, СТЭЗ используется для механического отключения проводов в силовой цепи без необходимости отсоединения кабеля. Подходит для контрольных, управляющих и слаботочных цепей, где требуется частый доступ к зажимам - например, при диагностике, замене устройств или плановом техобслуживании. Устанавливается в шкафах управления, автоматических системах, промышленном оборудовании.

Технические характеристики

• Количество полюсов: 4
• Тип контактов: TWIN - двойная клемма, позволяет подключить два провода на один контакт
• Максимальный ток: до 16 А (при температуре +40 C)
• Рабочее напряжение: до 500 В переменного тока
• Сечение провода: 0,2–4 мм2 (медный одножильный или многожильный)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, пыль не предотвращает
• Монтаж: на DIN-рейку 35 мм
• Цвет корпуса: серый
• Материал корпуса: самозатухающий полиамид PA66

Совместимость и монтаж

PTU 4-TWIN-TG-P, СТЭЗ совместим с любыми стандартными DIN-рейками по ГОСТ IEC 60715. Для монтажа достаточно защёлкнуть устройство на рейку - фиксация происходит без инструментов. Каждый полюс имеет два входа: верхний и нижний, что позволяет организовать последовательное или параллельное соединение. Отключение осуществляется поворотом рычага на 90° - при этом контакты физически расходятся, и цепь разрывается. После отключения можно безопасно вынимать или менять провода.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Конструкция исключает случайное замыкание при открытых контактах благодаря изолирующим барьерам между полюсами. Корпус выполнен из материала, не поддерживающего горение, что снижает риск распространения пламени при перегреве.

Преимущества

• Двойные клеммы (TWIN) позволяют экономить место в щите и упрощают подключение нескольких проводов без перемычек
• Размыкатель даёт возможность отключить цепь без демонтажа кабелей - снижает время обслуживания
• Чёткая визуальная индикация состояния: положение рычага показывает, замкнута ли цепь
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, влаги или агрессивных сред - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется использовать в цепях с током выше 16 А - возможен перегрев и деформация контактов
• Подходит только для медных проводов; использование алюминиевых жил требует переходных соединений
• Не является защитным аппаратом - не обеспечивает отключение при перегрузке или коротком замыкании

Примеры использования

• Отключение питания датчиков на конвейере перед заменой
• Обеспечение безопасности при ремонте контроллеров PLC
• Измерение тока в цепи с помощью клещей - размыкатель позволяет временно отключить нагрузку
• Подключение резервных цепей в системах бесперебойного питания

Практические советы

• Перед монтажом проверьте, чтобы сечение провода попадало в допустимый диапазон - слишком толстые жилы могут повредить зажим
• При использовании многожильных проводов используйте наконечники - это повысит надёжность контакта
• Не затягивайте винты чрезмерно - это может привести к трещинам в пластиковом корпусе
• При групповом применении нескольких PTU 4-TWIN-TG-P, СТЭЗ соблюдайте минимальный интервал между устройствами - так легче будет работать с рычагами
• Артикул 1157686 - это точный идентификатор для заказа запасных частей; сохраняйте его при составлении спецификаций
