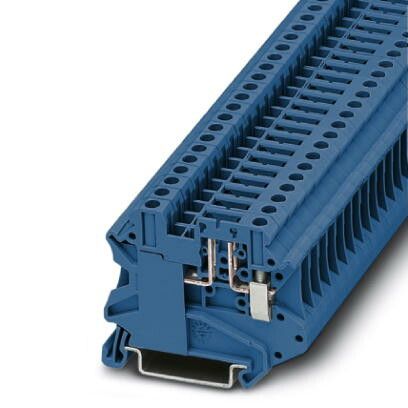

Клемма с размыкателем UT 4-TG BU | 3073283 Phoenix Contact

Клемма с размыкателем UT 4-TG BU от Phoenix Contact - это надёжный коммутационный элемент для быстрого отключения цепи при обслуживании или аварийной ситуации, предназначен для установки на DIN-рейку и используется в распределительных щитах промышленного оборудования.

Назначение и область применения

Клемма с размыкателем UT 4-TG BU сочетает функции соединения проводов и механического размыкателя. Она позволяет безопасно отключить токоведущую часть цепи без демонтажа проводов - достаточно перевести рычаг в положение «OFF». Применяется в системах управления, автоматизации, силовой распределительной аппаратуре, где требуется частый доступ к цепи: например, на станках, конвейерах, пультах управления.

Технические характеристики

• Тип: Клемма с встроенным размыкателем
• Производитель: Phoenix Contact
• Артикул: 3073283
• Цвет корпуса: синий (BU)
• Максимальный ток: 16 А
• Напряжение: до 500 В AC/DC
• Сечение провода: 0,2–4 мм2 (медный жилой)
• Установка: на DIN-рейку 35 мм
• Количество полюсов: 1
• Рабочая температура: от –25 C до +60 C

Совместимость и монтаж

UT 4-TG BU совместима с любыми стандартными DIN-рейками по EN 60715. Для монтажа защёлкните клемму на рейку до характерного щелчка. Подключение проводов осуществляется через зажимы с винтовым креплением - используйте отвертку с плоским лезвием. Размыкатель управляется рычагом сверху; положение «ON/OFF» визуально определяется по цветному индикатору. Убедитесь, что провод не перегнут и имеет достаточную длину для свободного входа в зажим - рекомендуемая длина изоляции - 9–10 мм.

Безопасность и стандарты

Kлемма соответствует требованиям IEC 60947-7-1 и IEC 60947-1. Конструкция обеспечивает гальваническую изоляцию между контактами и корпусом. Наличие фиксированного положения «OFF» предотвращает случайное замыкание при обслуживании. Не предназначена для частых операций в режиме нагрузки - применяйте только для редкого отключения при отсутствии тока.

Преимущества

• Объединяет функции клеммы и выключателя - экономит место в шкафу
• Не требует дополнительных устройств для отключения цепи
• Визуальный индикатор состояния (ON/OFF) повышает безопасность персонала
• Изготовлена из самозатухающего материала - снижает риск распространения горения
• Стандартная форма и размер позволяют использовать в существующих комплектациях

Ограничения применения

• Не рассчитана на частые включения/выключения под нагрузкой - возможна эрозия контактов
• Не подходит для высокочастотных импульсных цепей
• Запрещено применять в средах с повышенным уровнем вибраций без дополнительной фиксации
• Не является защитным аппаратом - не обеспечивает отключение при перегрузке или КЗ

Примеры использования

• Отключение питания модуля ввода/вывода PLC для диагностики
• Локальное отключение датчиков или исполнительных механизмов на линии
• Энергоотключающие точки в панелях управления насосами и вентиляторами
• Работа с освещением в зоне техобслуживания

Практические советы

• Перед монтажом проверьте соответствие сечения провода - использование слишком толстого провода может повредить зажим
• При многократном использовании регулярно контролируйте состояние контактов - при потемнении или нагреве замените клемму
• Не затягивайте винты сильнее необходимого - это может деформировать пластиковую основу
• Для удобства обслуживания располагайте UT 4-TG BU в легко доступных местах шкафа
• При замене аналогичной модели всегда сверяйтесь с артикулом 3073283 - внешняя схожесть не гарантирует одинаковые параметры
