Шинная клемма для кабеля, сечение шины 10 мм, кабель 35-70мм | R5BC1070 DKC ДКС

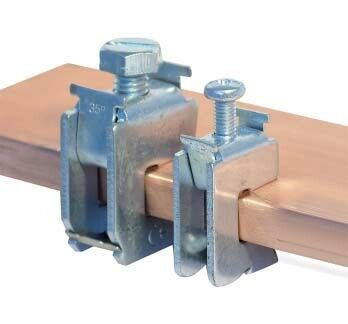

Шинная клемма DKC (ДКС) артикул r5bc1070 предназначена для надёжного соединения силового кабеля с плоской токоведущей шиной. Применяется в распределительных щитах и шкафах серии RAM bus для передачи тока между шинопроводом и кабелями большого сечения.

Назначение и область применения

Шинная клемма DKC r5bc1070 используется для присоединения кабелей сечением 35–70 мм2 к плоской медной или алюминиевой шине шириной 5–10 мм и толщиной 10 мм. Подходит для установки в шкафах серии RAM bus, где требуется компактное и надёжное соединение в системах автоматизации, релейной защиты и управления.

Технические характеристики

• Максимальное сечение кабеля: 70 мм2
• Рабочее сечение кабеля: 35–70 мм2
• Ширина зажима: 10 мм
• Толщина шины: 10 мм
• Ширина сборной шины: 5–10 мм
• Тип шины: плоская
• Форма проводника: плоская
• Поддерживает ленточные проводники: да
• Материал: оцинкованная сталь
• Цвет: светло-серый
• Тип изделия: клемма

Совместимость и монтаж

Клемма совместима с плоскими шинами шириной 5–10 мм, соответствующими стандартным габаритам шинопроводов серии RAM bus. Устанавливается на DIN-рейку 35 мм. Для монтажа необходимо:

• Зачистить конец кабеля до 18–20 мм;
• Убедиться, что сечение кабеля находится в допустимых пределах (35–70 мм2);
• Затянуть болтовое соединение моментом, соответствующим рекомендациям производителя (не перетягивать!);
• Проверить плотность контакта - кабель не должен выскальзывать при легком усилии.

Не устанавливайте клемму на шины толще 10 мм - зажим не закроется полностью, контакт будет ненадёжным.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, обеспечивающей коррозионную стойкость в условиях повышенной влажности. Соответствует требованиям к механической прочности и электрической проводимости для применений в промышленных шкафах. Сертификаты соответствия не указаны - проверьте документацию на конкретный проект.

Преимущества

• Обеспечивает жесткое и долговечное соединение без необходимости пайки или опрессовки;
• Поддерживает ленточные проводники - удобно при использовании многожильных кабелей с плоским сечением;
• Совместима с шинопроводами серии RAM bus - идеально встраивается в существующую систему;
• Оцинкованная сталь снижает риск окисления в средах с высокой влажностью;
• Экономит место в шкафу за счёт компактной формы и отсутствия лишних элементов.

Ограничения применения

• Не предназначен для работы с кабелями меньше 35 мм2 - зажим будет слишком большим, контакт будет слабым;
• Не использовать на круглых шинах - форма зажима рассчитана только на плоские шины;
• Не подходит для переменного тока выше 1000 В - напряжение не указано, поэтому применение ограничивается низковольтными сетями (до 1 kV AC/DC);
• Не рассчитана на частые демонтажи - многократное открывание зажима снижает надёжность контакта.

Примеры использования

• Присоединение фазных кабелей к главной шине в распределительном щите станка;
• Соединение кабелей питания с шинопроводом в шкафу управления насосной станцией;
• Разводка тока от центральной шины к нескольким потребителям в системе автоматизации объекта;
• Интеграция в шкафы RAM bus с тяжелым оборудованием - благодаря прочному материалу выдерживает вибрацию.

Практические советы

• Перед установкой проверьте точное сечение кабеля - используйте штангенциркуль, особенно если кабель многожильный;
• Если кабель имеет броню или экран - удалите её на участке, попадающем в зажим, чтобы не повредить контакт;
• При работе в агрессивной среде (цех, химпроизводство) дополнительно смажьте контактную поверхность антикоррозийной пастой;
• При групповой установке нескольких клемм соблюдайте минимальный шаг между ними - не менее 15 мм, чтобы исключить нагрев и замыкание;
• Помните: ширина шины должна точно соответствовать 5–10 мм - даже 1 мм лишнего может помешать запиранию механизма.
