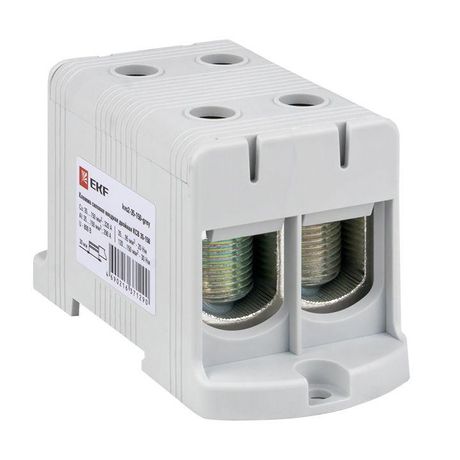

Клемма силовая вводная двойная КСВ 35-150 серая EKF PROxima | kvs2-35-150-grey

Клемма силовая вводная двойная КСВ 35-150 кв.мм серая от EKF PROxima обеспечивает надёжное вводное соединение для медных и алюминиевых проводников сечением 35–150 мм². Устройство рассчитано на работу в распределительных щитах с DIN-рейкой и подходит как для промышленных объектов, так и для коммерческих зданий.

Назначение и область применения

Клемма силовая вводная двойная КСВ 35-150 кв.мм серая используется для создания входной точки подключения мощных кабелей в электрических щитах. Она применяется там, где требуется надёжное и доступное соединение между внешним вводным проводом и внутренней распределительной сетью. Особенно актуальна в системах питания оборудования с высокими нагрузками — например, в цехах, насосных станциях, системах освещения крупных помещений и автоматизированных линиях.

Технические характеристики

• Номинальный ток: 320 А
• Номинальное напряжение: 800 В
• Сечение подключаемых проводников: 35–150 мм²
• Количество полюсов: 1
• Тип соединения: винтовое с использованием шестигранного ключа
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Габариты: ширина 49,5 мм, высота 58 мм
• Материал корпуса: полиамид PA, класс воспламеняемости V0
• Рабочий температурный диапазон: от -40 °C до +80 °C
• Цвет: серый
• Позиция подключения: боковое

Совместимость и монтаж

Клемма силовая вводная двойная КСВ 35-150 кв.мм серая устанавливается на стандартную DIN-рейку 35 мм. Для фиксации достаточно приложить небольшое усилие — защёлка плотно захватывает рейку. Монтаж выполняется без инструментов, кроме шестигранного ключа для затяжки винта.

Подключение возможно для:

• медных одножильных и многожильных проводов;
• алюминиевых проводников;
• гибких многопроволочных проводов с наконечниками (при соблюдении допустимого сечения).

Не рекомендуется использовать провода меньше 35 мм² — они не будут надёжно закреплены в контакте. Также не следует применять провода больше 150 мм² — это может повредить контактную группу или вызвать перегрев.

Безопасность и стандарты

Изоляционный корпус изготовлен из самозатухающего полиамида класса V0 — материал не поддерживает горение и соответствует требованиям пожарной безопасности. Номинальное напряжение 800 В позволяет работать в сетях до 690 В переменного тока (AC) и выше, что покрывает большинство промышленных систем. Температурный диапазон от -40 °C до +80 °C обеспечивает стабильную работу даже в холодных помещениях или рядом с нагревательными элементами.

Преимущества

• Удобное боковое расположение выводов — снижает риск переплетения проводов внутри щита.
• Стандартный винтовой механизм — совместим с распространёнными инструментами, не требует специальных навыков.
• Поддержка меди и алюминия — позволяет выполнять переходы между разными типами проводников без дополнительных адаптеров.
• Фиксация на DIN-рейке без дополнительных креплений — экономит время при сборке щитов.
• Высокая термостойкость и огнеупорность корпуса — увеличивает срок службы и безопасность эксплуатации.

Ограничения применения

• Не предназначен для частых отсоединений — постоянное демонтажное использование может износить резьбу винта.
• Не работает с проводами менее 35 мм² — малые сечения не фиксируются надёжно.
• Не имеет защиты от случайного прикосновения — требует установки в закрытом щите или с использованием крышек/защитных кожухов.
• Не подходит для сред с повышенной химической агрессивностью — полиамид не выдерживает воздействие растворителей и масел.

Примеры использования

• Вводной разъём в распределительном щите производственного цеха для подключения кабеля 95 мм² от трансформаторной подстанции.
• Соединение алюминиевого вводного кабеля с медной шиной в щите управления конвейерной линии.
• Распределение энергии от главного автомата к нескольким групповым устройствам через одну точку подключения.

Практические советы

• Перед подключением проверьте соответствие сечения провода — используйте калибратор или таблицу соответствия. Превышение предела в 150 мм² недопустимо.
• Затягивайте винт равномерно, без лишнего усилия — переусилие может деформировать контактную пластину.
• Для многожильных проводов используйте наконечники типа НШВИ — это исключит осыпание жил и повысит надёжность контакта.
• При работе с алюминием нанесите антиоксидантную пасту — это предотвратит окисление и потерю контакта со временем.
• При комплектации щита учтите ширину устройства — 49,5 мм занимает почти половину модуля (18 мм), поэтому планируйте место для соседних клемм и аппаратов.
