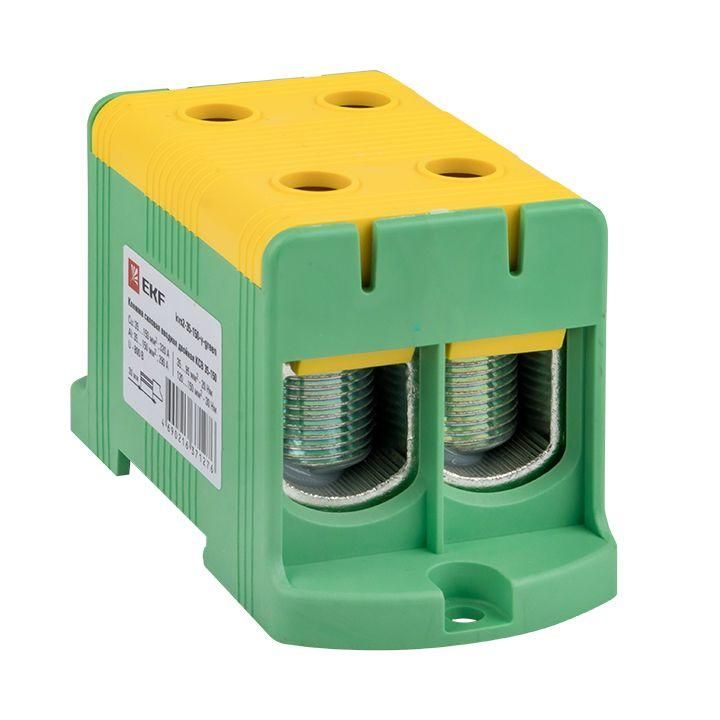

Клемма силовая вводная двойная КСВ 35-150 желто-зеленая EKF PROxima | kvs2-35-150-y-green

Клемма силовая вводная двойная КСВ 35-150 кв.мм желто-зеленая от EKF PROxima обеспечивает надёжное вводное соединение для медных и алюминиевых проводников сечением 35–150 мм². Устройство рассчитано на работу в распределительных щитах с DIN-рейкой, подходит для промышленной автоматизации и энергетических объектов.

Назначение и область применения

Клемма силовая вводная двойная КСВ 35-150 кв.мм желто-зеленая используется для создания входного соединения в распределительных устройствах. Применяется для присоединения вводных кабелей от внешней сети или главного автомата к внутренним цепям. Подходит для систем с высокими нагрузками — промышленные станки, конвейеры, системы освещения крупных помещений, щитовые помещения зданий.

Технические характеристики

• Номинальный ток: 320 А
• Номинальное напряжение: 800 В
• Сечение подключаемых проводов: 35–150 мм² (медные и алюминиевые)
• Количество полюсов: 1
• Тип соединения: винтовое с использованием шестигранного ключа
• Способ монтажа: крепление на DIN-рейку 35 мм
• Материал корпуса: полиамид PA, класс горючести V0
• Рабочий температурный диапазон: от -40 °C до +80 °C
• Габариты: ширина 49,5 мм, высота 58 мм
• Позиция подключения: боковое
• Цвет: желто-зелёный (соответствует PE/заземляющему проводнику)

Совместимость и монтаж

Клемма силовая вводная двойная КСВ 35-150 кв.мм желто-зеленая устанавливается на стандартную DIN-рейку 35 мм. Для фиксации достаточно слегка нажать на верхнюю часть корпуса — защёлка автоматически зацепляется за рейку. Отсоединение выполняется аналогично: подденьте фиксатор снизу и вытащите клемму.

Подключение проводов:

• Ослабьте винт шестигранным ключом (не требуются специальные инструменты).
• Зачистите изоляцию с провода на 10–12 мм.
• Вставьте жилу в отверстие до упора.
• Затяните винт до устойчивого контакта — не перетягивайте!

Допускаются одножильные, многожильные и гибкие провода с наконечниками. Наконечники должны соответствовать сечению 35–150 мм².

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида класса V0 — материал не поддерживает горение и не распространяет пламя. Это повышает пожаробезопасность в случае перегрева или короткого замыкания. Клемма соответствует требованиям к изоляционным материалам для электроустановок. Цвет желто-зелёный указывает на применение в качестве заземляющей клеммы — соблюдайте цветовую маркировку согласно ГОСТ 31947.

Преимущества

• Универсальность: работает с медью и алюминием без переходных элементов.
• Стабильность контакта: винтовое соединение сохраняет плотность даже при вибрациях.
• Защита от случайного отключения: прочный фиксатор на DIN-рейке исключает выпадение.
• Высокая термостойкость: рабочий диапазон от -40 °C до +80 °C позволяет использовать в холодных и жарких условиях.
• Чёткая маркировка цветом: желто-зелёный цвет сразу указывает на функцию заземления.

Ограничения применения

• Не предназначен для подключения проводов меньше 35 мм² — возможен плохой контакт и перегрев.
• Не рекомендуется для частого демонтажа: многократные затяжки винта снижают долговечность контакта.
• Не используйте с проводами большего сечения (более 150 мм²) — не войдут в зажим.
• Избегайте установки в местах постоянного воздействия воды или масла — хотя IP-класс не указан, материалы не предназначены для открытого монтажа вне щитов.

Примеры использования

• Вводный заземляющий проводник в распределительном щите промышленного цеха.
• Соединение вводного кабеля 95 мм² с групповой шиной в щите управления насосной станцией.
• Формирование точки заземления для оборудования на конвейере с частотным регулированием.
• Объединение нескольких алюминиевых вводов в одном щите с последующим распределением по модульным автоматам.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — 35–150 мм². Меньшие провода не будут надёжно зажаты.
• Для алюминиевых проводов используйте наконечники с антиоксидантной пастой — предотвращает окисление.
• Проверяйте момент затяжки винта: недостаточно — риск нагрева; слишком сильно — повредится резьба.
• При сборке щита располагайте клемму рядом с вводом кабеля — минимизируйте длину участка между точкой ввода и зажимом.
• Эта модель — часть серии EKF PROxima. Все изделия серии совместимы по форме и креплению — легко заменить или дополнить.
