Клемма соединительная 3-контактная Elеctrodeel. Диапазон сечений 2,5-6,0 мм2. Номинальный ток/напряжение: 41А/400В. - ED 773-173 ELECTRODEEL

Клемма соединительная 3-контактная ELECTRODEEL ed 773-173 — компактное устройство для безопасного и надежного соединения проводов в распределительных коробках, щитах и на оборудовании. Упаковка из 50 штук обеспечивает запас для масштабных работ.

Назначение и область применения

Клемма соединительная 3-контактная ELECTRODEEL ed 773-173 используется для соединения трех проводников в одной точке: например, фаза, ноль и заземление. Подходит для внутренней электромонтажной работы в жилых, коммерческих и промышленных объектах. Применяется в распределительных коробках, электрошкафах, на пультах управления, осветительных системах и бытовой технике.

Технические характеристики

• Диапазон сечений проводов: 2,5–6,0 мм² — позволяет подключать провода от среднего до крупного сечения, включая многожильные и одножильные;
• Номинальный ток: 41 А — выдерживает нагрузки типичных групп освещения и розеток в квартире или офисе;
• Номинальное напряжение: 400 В — рассчитана на работу в сетях до 400 В переменного тока, включая трёхфазные системы;
• Температурный режим: от –40 °C до +85 °C — работает в холодных помещениях, на улице или рядом с нагревательными элементами;
• Тип монтажа: втычной — провод вставляется в гнездо без инструментов, зажим автоматически фиксирует жилу;

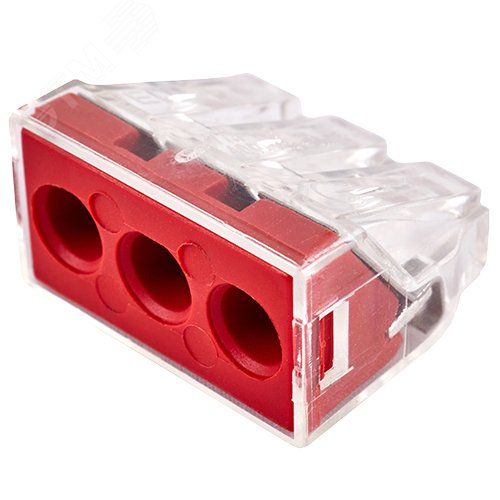

• Корпус: прозрачный — позволяет визуально контролировать состояние провода и качество соединения;
• Приёмная часть: красная — цветовая маркировка ускоряет идентификацию фазы при сборке и диагностике.

Совместимость и монтаж

Клемма совместима с медными одножильными и многожильными проводами, а также с омеднёнными и алюминиевыми — однако для лучшей надёжности рекомендуется применять именно медные. Монтаж выполняется просто: зачищенный провод вводится в гнездо до упора; зажим сам плотно фиксирует жилу. Нет необходимости затягивать винты. Для проверки целостности цепи можно использовать технологическое отверстие — тестером легко пробить контакт без демонтажа.

Безопасность и стандарты

Клемма соединительная 3-контактная ELECTRODEEL ed 773-173 обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря изолирующему прозрачному корпусу. Конструкция соответствует требованиям безопасности для внутри помещений. Сертификаты не указаны — при использовании в ответственных системах рекомендуется свериться с местными нормами (ГОСТ, ПУЭ).

Преимущества

• Автоматический зажим снижает риск человеческой ошибки при монтаже;
• Прозрачная оболочка даёт возможность контроля состояния провода без вскрытия;
• Цветная красная секция упрощает ориентацию при подключении фазы;
• Высокий уровень защиты IP (не указана, но корпус герметичен) предотвращает попадание пыли и влаги в зону контакта;
• Удобна для массового монтажа — одна операция вместо нескольких винтовых соединений.

Ограничения применения

• Не предназначен для постоянного подключения проводов большего сечения — превышение 6,0 мм² может повредить механизм зажима;
• Не рекомендован для силовых цепей выше 41 А — перегрузка вызывает перегрев и выход из строя;
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации — возможен самопроизвольный вывод провода;
• Не подходит для подключения проводов с оксидированной поверхностью — требуется предварительная зачистка.

Примеры использования

• Подключение группы розеток в комнате — три провода (L, N, PE) в одну клемму;
• Разветвление световой цепи от одного автомата на несколько светильников;
• Объединение проводов в распределительной коробке при ремонте старой проводки;
• Сборка временной электросистемы на стройплощадке или в мастерской.

Практические советы

• Перед установкой обязательно зачистите провод до металлического блеска — даже маленький слой окисла снижает надёжность контакта;
• Используйте плоскогубцы для равномерного введения провода — не давите слишком сильно, чтобы не повредить пластик;
• Проверьте прочность соединения легким потягиванием после монтажа — если провод выскальзывает, замените клемму;
• При работе в сырых помещениях дополнительно используйте термоусадочные трубки или изолирующие колпачки на входе в клемму;
• Упаковка из 50 штук оптимальна для бригады — храните в сухом месте, избегайте перегрева и механических ударов.
