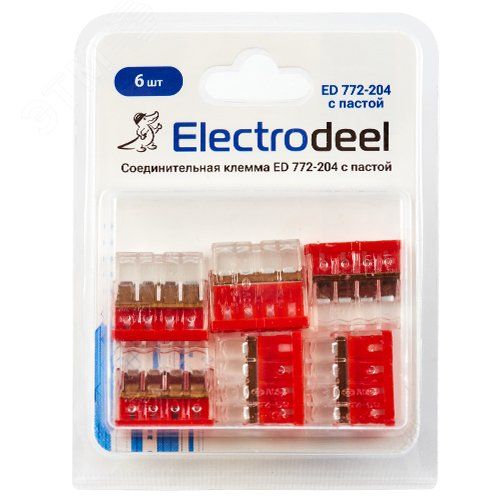

Клемма соединительная 4-контактная ED 772-204-b6 (6шт) с контактной пастой Elеctrodeel. Диапазон сечений 0,5-2,5 мм2. Номинальный ток/напряжение: 24А/450В.Упаковка: блистер. - ELECTRODEEL

Клемма соединительная 4-контактная с пастой от ELECTRODEEL (артикул ed 772-204-b6) обеспечивает надёжное и безопасное соединение проводов в распределительных коробках, щитах и на оборудовании. Прозрачный корпус и встроенная теплопроводящая паста снижают риск перегрева, а втычной монтаж ускоряет установку.

Назначение и область применения

Клемма соединительная 4-контактная с пастой используется для соединения медных, омеднённых и алюминиевых проводников сечением 0,5–2,5 мм2. Подходит для стационарной электропроводки в жилых, коммерческих и промышленных объектах. Часто применяется в распределительных коробках, силовых щитах, пультах управления, системах освещения и автоматизации. Удобна там, где требуется быстрый доступ к точкам соединения - например, при диагностике или модификации цепей.

Технические характеристики

• Количество контактов: 4
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Диапазон сечений проводов: 0,5 – 2,5 мм2
• Тип монтажа: втычной (без инструментов)
• Рабочий температурный диапазон: от -40 C до +85 C
• Корпус: прозрачный, с красной приемной частью
• Внутреннее покрытие: термопроводящая паста для улучшения контакта

Совместимость и монтаж

Клемма ed 772-204-b6 совместима с одножильными и многожильными проводами из меди, омеднённой стали и алюминия. Монтаж выполняется вручную: провод вставляется в гнездо до характерного щелчка. Нет необходимости в зажимах, отвертках или пайке. Гнёзда расположены так, что можно легко проверить целостность цепи тестером через технологические отверстия - без демонтажа. Корпус не требует фixации на DIN-рейку - крепится в коробке или на поверхности с помощью хомутов, клея или механического удерживания.

Безопасность и стандарты

Клемма соединительная 4-контактная соответствует требованиям безопасности по защите от случайного прикосновения к токоведущим частям. Прозрачный корпус позволяет визуально контролировать состояние соединения. Температурный диапазон (-40…+85 C) гарантирует работу в условиях холодных помещений, на улице или рядом с нагревательными элементами. Паста внутри предотвращает окисление и снижает переходное сопротивление - это повышает пожарную безопасность.

Преимущества

• Уменьшенное сопротивление благодаря встроенной пасте - меньше нагрева при нагрузке
• Прозрачный корпус - возможность контроля состояния проводов без вскрытия
• Втычной монтаж - экономия времени при сборке и обслуживании
• Поддержка алюминиевых проводов - шире спектр применений
• Высокая плотность контактов - компактное решение для ограниченного пространства

Ограничения применения

Не предназначен для соединения проводов сечением менее 0,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт. Не рассчитана на постоянное перемещение или вибрационные нагрузки - не используйте в движущихся механизмах. Не следует применять в средах с высокой концентрацией масла, растворителей или агрессивных паров - они могут разрушить пластик корпуса. Паста не заменяет пайку в ответственных цепях с высокой частотой переключений.

Примеры использования

• Распределительные коробки в квартирах и офисах
• Сборка щитов автоматики на заводах
• Подключение датчиков и исполнительных механизмов в системах HVAC
• Замена старых скруток в существующей проводке
• Интеграция в световые панели и LED-системы

Практические советы

• Перед вставкой удалите изоляцию точно на длину, указанную в инструкции - слишком длинный провод может выйти из контакта
• Для многожильных проводов слегка скрутите жилы перед введением - это предотвратит выпадение отдельных проволочек
• При использовании алюминиевых проводов убедитесь, что они омеднённые - чистый алюминий плохо работает даже с пастой
• Проверьте надёжность соединения легким рывком после монтажа - если провод выскакивает, замените клемму
• Упаковка из 6 штук оптимальна для типового ремонта одного этажа - закупайте с запасом на будущие работы
