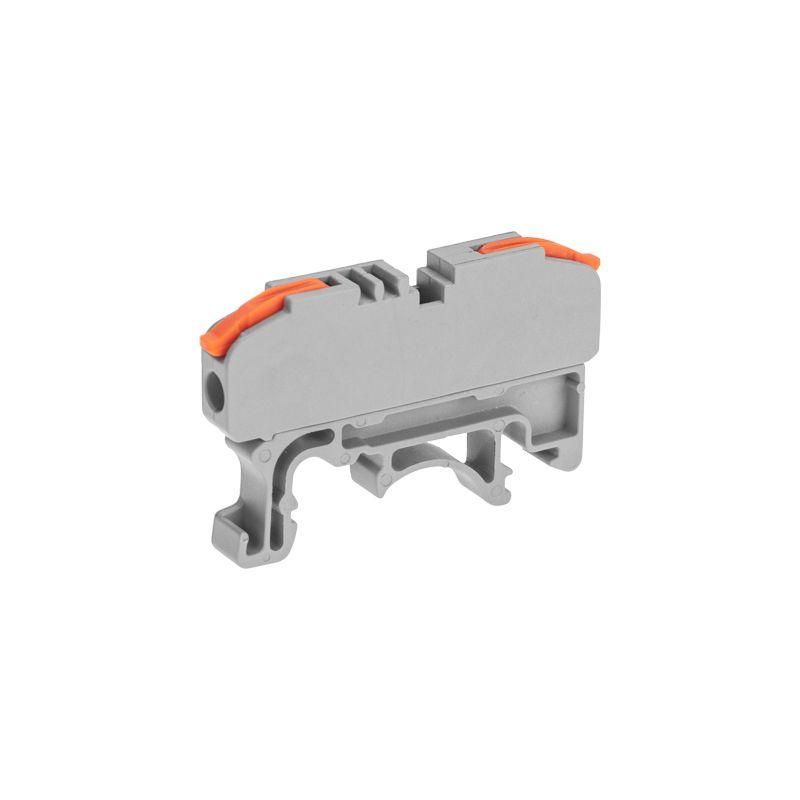

Клемма строительно-монтажная СМК проходная 222-421D 1п 0.08-4кв.мм с креплением на DIN-рейку сер. (уп.25шт) Rexant 07-6263-1 MEET

Клемма СМК 222-421D - проходная однополярная клемма REXANT с креплением на DIN-рейку, предназначенная для надёжного соединения медных проводников малого сечения. Подходит для сборки распределительных щитов, автоматических систем и промышленного оборудования. Артикулы 07-6263-1 и etm07-6263-1 соответствуют одной модели.

Назначение и область применения

Клемма СМК 222-421D используется для создания постоянных электрических соединений между двумя точками цепи - вход и выход находятся на одном устройстве, что позволяет легко передавать ток через несколько элементов без разрывов. Применяется в силовых и слаботочных цепях: в щитах управления, на станках, конвейерах, системах освещения и автоматизации. Особенно удобна там, где требуется частая диагностика или замена участков цепи.

Технические характеристики

• Тип: проходная, однополюсная
• Количество контактов: 1 (два входа - входной и выходной зажим)
• Сечение проводника: 0,08–4 мм2 (для многожильных); 0,08–2,5 мм2 (для одножильных)
• Номинальный ток: 32 А
• Номинальное напряжение: 660 В (по данным спецификации); рекомендовано использовать до 400 В в соответствии с условиями эксплуатации
• Управление: рычажный зажим - для быстрого затягивания и освобождения провода
• Материал корпуса: самозатухающий термостойкий пластик
• Цвет: светло-серый
• Крепление: на DIN-рейку 35 мм
• Количество в упаковке: 25 штук

Совместимость и монтаж

Клемма СМК 222-421D совместима с любыми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защелкнуть её на рейку - никаких инструментов не требуется. Монтаж проводников: зачистите изоляцию на 8–10 мм, вставьте провод в зажим, опустите рычаг до характерного щелчка. Убедитесь, что провод полностью вошёл - он не должен выступать из корпуса. Оба контакта внутри клеммы соединены металлической перемычкой - ток проходит от одного вывода к другому без перерыва.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к изоляции и тепловой стойкости для электрооборудования. Корпус изготовлен из материала, не поддерживающего горение. Отдельное технологическое отверстие на корпусе позволяет проверить целостность соединения без демонтажа - можно проткнуть пробником или подключить щуп мультиметра прямо через него. Это снижает риск повреждения контакта при диагностике.

Преимущества

• Рычажный механизм обеспечивает быстрый и надёжный зажим без инструментов
• Проходная конструкция позволяет последовательно соединять несколько клемм - идеально для цепей с множеством точек подключения
• Изоляция корпуса исключает риск короткого замыкания при близком расположении других компонентов
• Поддерживает как многожильные, так и одножильные провода - универсальность для разных типов кабелей
• Возможность контроля качества соединения без вскрытия - экономит время при обслуживании

Ограничения применения

• Не применяется для алюминиевых проводов - материал контактов рассчитан только на медь
• Запрещён монтаж проводов с сечением более 4 мм2 - возможен перегрев и деформация зажима
• Не рекомендуется для переменного тока выше 400 В - хотя номинал указан 660 В, реальная безопасная эксплуатация достигается при меньших значениях
• Не предназначена для вибрационных сред без дополнительной фиксации - при длительной механической нагрузке возможен ослабление контакта

Примеры использования

• Сборка распределительного щита: последовательное соединение нескольких групп автоматов через одну клемму
• Подключение датчиков и исполнительных механизмов в промышленных контроллерах
• Объединение нулевых и заземляющих проводников в щитах
• Формирование шины питания в устройствах с высокой плотностью компоновки

Практические советы

• Перед зажимом обязательно зачистите провод - оксиды и грязь снижают качество контакта
• Для многожильных проводов используйте наконечники - они предотвращают запутывание жил и увеличивают срок службы
• Проверяйте усилие зажима: если рычаг не доходит до упора - провод плохо закреплён; если слишком сильно давить - есть риск повредить внутреннюю пластину
• При использовании в условиях повышенной влажности или пыли - регулярно проверяйте состояние контактов через технологическое отверстие
• Не забывайте, что клемма имеет два входа - один для подачи, второй для отвода. Не путайте их при монтаже в цепях с полярностью
