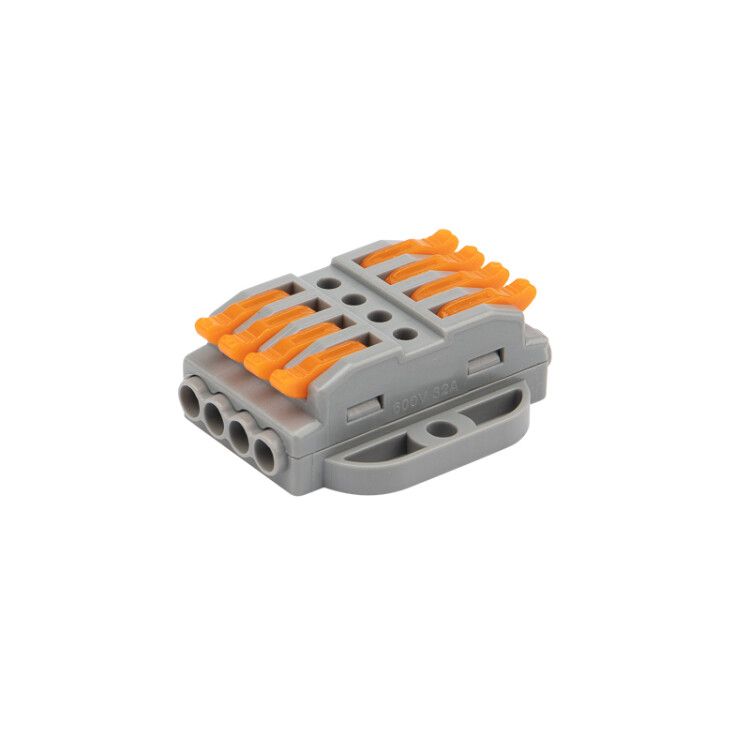

Клемма строительно-монтажная СМК проходная 222-424P 4п 0.08-4кв.мм с монтажной площадкой сер. (уп.25шт) Rexant 07-6264 MEET

Клемма СМК 222-424P проходная 4 полюса 0,08-4 мм2 с монтажной площадкой серая - надёжное решение для соединения медных проводников малого сечения в распределительных коробках, пультах управления и силовых цепях. Произведена компанией REXANT, артикул 07-6264.

Назначение и область применения

Клемма СМК 222-424P проходная 4 полюса 0,08-4 мм2 с монтажной площадкой серая используется для создания прочных и долговечных электрических соединений между проводами. Подходит для работы в слаботочных и силовых цепях постоянного и переменного тока. Часто применяется в автоматических системах, панелях управления, станках, конвейерах и бытовых устройствах, где требуется частая диагностика или замена проводов.

Технические характеристики

• Количество полюсов: 4
• Сечение проводника: 0,08–4 мм2 (для многожильных); 0,08–2,5 мм2 (для одножильных)
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В (рабочее - до 400 В)
• Тип проводника: многопроволочные и однопроволочные медные
• Управление: рычажный зажим с защелкой
• Цвет корпуса: светло-серый
• Количество входов: 8 (по 2 на каждый полюс - вход и выход)
• Материал корпуса: самозатухающий термостойкий пластик
• Имеется контрольное отверстие для проверки напряжения мультиметром

Совместимость и монтаж

Клемма СМК 222-424P проходная 4 полюса 0,08-4 мм2 с монтажной площадкой серая устанавливается на DIN-рейку 35 мм. Монтажная площадка позволяет закрепить её на плоской поверхности с помощью винтов или клея. Для подключения:

• Зачистите провод на 6–8 мм;
• Отожмите рычаг до упора;
• Вставьте провод до упора;
• Зажмите рычаг до щелчка - контакт зафиксирован.

Не используйте инструменты для затяжки - перегрузка может повредить механизм. Убедитесь, что провод полностью вошёл в гнездо: при недостаточном введении возможен нагрев и потеря контакта.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок до 1000 В. Корпус выполнен из материала, устойчивого к возгоранию (UL94 V-0). Присутствует защита от случайного выскальзывания провода благодаря механической защелке. Контрольное отверстие позволяет безопасно проверять наличие напряжения без вскрытия корпуса.

Преимущества

• Рычажный зажим обеспечивает быстрое и надёжное подключение без инструментов
• Проходная конструкция позволяет передавать ток через все четыре полюса без разрыва цепи
• Контрольное отверстие ускоряет диагностику - можно проверить напряжение щупом мультиметра, не отключая провода
• Поддерживает многоразовое использование - зажим не деформируется после нескольких операций
• Высокая плотность компактного исполнения - экономия места на рейке

Ограничения применения

• Не предназначен для алюминиевых проводов - риск окисления и потери контакта
• Не рекомендован для проводов сечением более 4 мм2 - возможен перегрев и оплавление
• Не использовать в условиях постоянной вибрации без дополнительной фиксации
• Максимальное напряжение - 450 В; длительная работа выше 400 В снижает срок службы
• Не допускается установка в средах с высокой концентрацией масел, растворителей или агрессивных паров

Примеры использования

• Соединение проводов в пульте управления станком с ЧПУ
• Разветвление цепей освещения в распределительной коробке
• Подключение датчиков и исполнительных устройств в системах автоматизации
• Объединение фаз в трёхфазной сети с использованием двух таких клемм

Практические советы

• Для многожильных проводов скрутите жилы перед вставкой - так лучше сохранится контакт
• Проверяйте надёжность зажима легким покачиванием провода - он не должен двигаться
• При необходимости замены - всегда отключайте питание, даже при наличии контрольного отверстия
• Если клемма используется в шкафу с высокой температурой - учитывайте тепловую нагрузку на соседние элементы
• Артикул 07-6264 совпадает с etm07-6264 - это один и тот же продукт от REXANT
