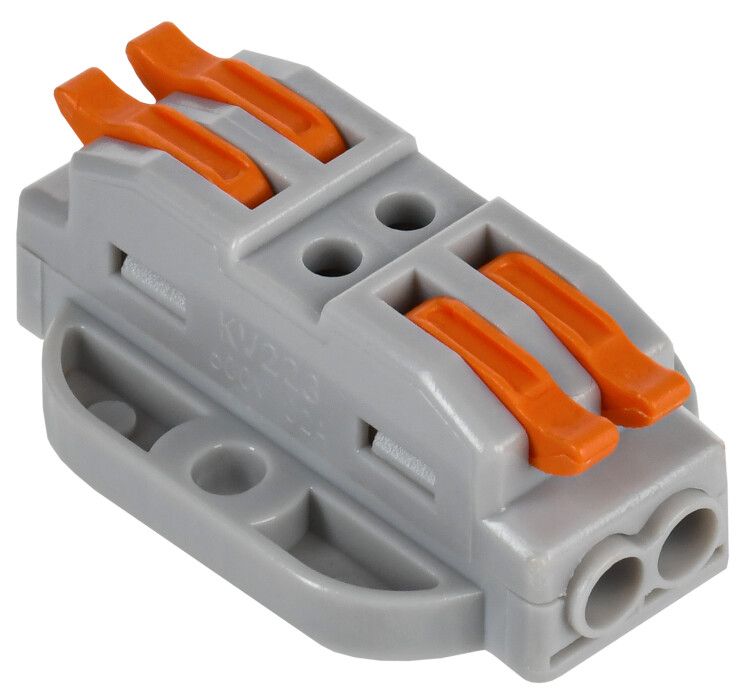

Строительно-монтажная клемма СМК 222-4122P проходная с площадкой (50шт/упак) IEK - UKZ20-4122P-050

Строительно-монтажная клемма СМК 222-4122P проходная с площадкой от IEK - надёжное решение для быстрого и безопасного соединения проводников без инструментов. Подходит для монтажа в распределительных щитах, на оборудовании и в системах автоматизации. Артикул ukz20-4122p-050 соответствует требованиям к проходным клеммам с площадкой.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4122P проходная с площадкой используется для соединения одножильных и многожильных медных проводников в электрических цепях переменного и постоянного тока. Применяется в распределительных щитах, на пультах управления, в системах освещения, конвейерах и другом промышленном оборудовании. Благодаря проходной конструкции позволяет передавать ток через несколько точек без разрыва цепи.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Номинальное сечение провода: 4 мм2
• Диапазон сечений: от 0,08 до 4 мм2 (для гибких многопроволочных и особо тонкопроволочных проводников)
• Количество зажимов: 4 (по два с каждой стороны)
• Управление: рычажный механизм - удобное фиксирование и освобождение проводов без отверток
• Срок службы: 10 лет
• Цвет корпуса: серый

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4122P проходная с площадкой совместима с медными проводниками любого типа - однопроволочными и многопроволочными. Для подключения достаточно вставить провод в зажим и зафиксировать его поворотом рычага. Отключение происходит аналогично: поднимите рычаг и вытяните провод. Монтаж возможен на DIN-рейке 35 мм. Площадка на торце позволяет легко подключить внешний провод или шину, не нарушая основную цепь.

Безопасность и стандарты

Клемма выполнена из самозатухающего поликарбоната, устойчивого к перегреву. Соответствует требованиям безопасности для электроустановок до 1000 В. Номинальные параметры (32 А, 400 В) обеспечивают работу в условиях промышленного оборудования. Устройство не требует специальной защиты, но рекомендуется использовать в закрытых щитах.

Преимущества

• Не требуется инструмент - монтаж и демонтаж выполняются рукой
• Рычажный механизм обеспечивает надёжный контакт и исключает люфт
• Проходная конструкция позволяет сохранять целостность цепи при подключении нескольких участков
• Площадка на конце даёт возможность подключить дополнительный провод без изменения основной схемы
• Высокая долговечность - срок службы 10 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для алюминиевых проводов - только медь
• Запрещено использование в средах с высокой влажностью, агрессивными газами или открытыми площадками без защиты
• Максимальное сечение - 4 мм2; более толстые провода не войдут
• Не рассчитана на частые механические нагрузки или вибрацию - применяйте в стационарных установках

Примеры использования

• Подключение групп освещения в жилых и коммерческих помещениях
• Соединение проводов между модулями автоматики на станках
• Разводка сигналов в пультах управления конвейеров
• Объединение нулевых и заземляющих шин внутри распределительного щита

Практические советы

• Перед подключением удалите изоляцию с провода на 8–10 мм - этого достаточно для надёжного контакта
• Проверьте, что провод полностью вошёл в зажим - слабый контакт вызывает нагрев
• При использовании гибких многопроволочных проводов не перегибайте их слишком сильно - это снижает надёжность
• Для удобства обслуживания используйте клемму с площадкой там, где нужна временная отвязка одного из проводов
• Артикул ukz20-4122p-050 - замена для старых версий СМК 222, проверяйте соответствие сечения и количества зажимов при замене
