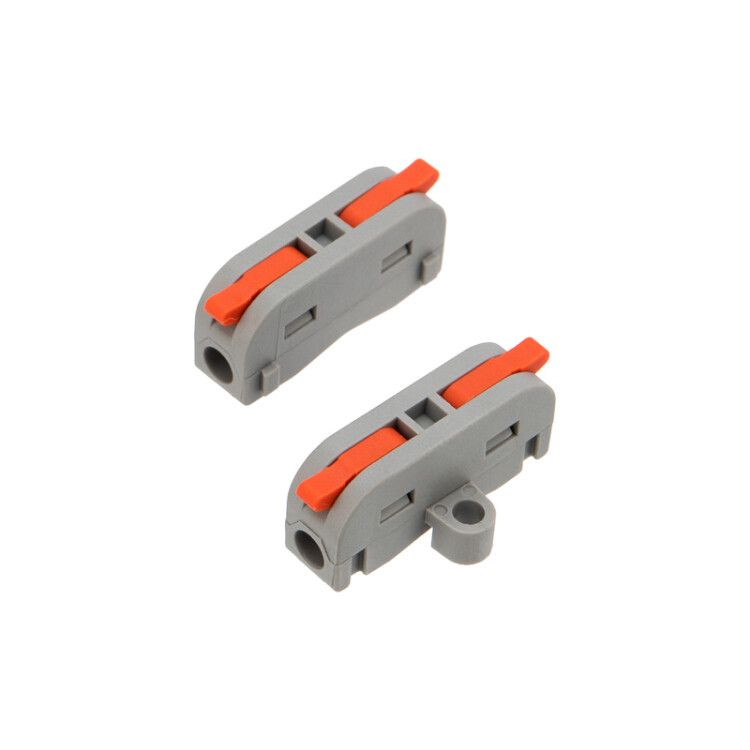

Клемма строительно-монтажная СМК проходная 222-421P 1п 0.08-4кв.мм с монтажной площадкой сер. (уп.5шт) Rexant 07-6261-05 MEET

Клемма СМК 222-421P проходная 1 полюс, с монтажной площадкой - надёжное решение для быстрого и безопасного соединения тонких проводников в распределительных коробках, пультах управления и других устройствах. Бренд REXANT обеспечивает соответствие требованиям промышленного использования, а артикул etm07-6261-05 позволяет точно идентифицировать продукт при закупке.

Назначение и область применения

Клемма СМК 222-421P проходная 1 полюс используется для создания постоянного электрического соединения между двумя участками цепи. Подходит для медных одножильных и многожильных проводников сечением от 0,08 до 4 мм2. Применяется в слаботочных и силовых системах: автоматика, панели управления, освещение, оборудование с малыми токами - где важна надёжность и возможность повторного подключения.

Технические характеристики

• Тип: проходная клемма (провод проходит через устройство без разрыва)
• Количество зажимов: один (однопроводная)
• Сечение провода: 0,08–4 мм2 - оптимально для тонких жил, часто используемых в управлении и сигнализации
• Номинальный ток: 32 А - способна выдерживать нагрузки типичных промышленных контроллеров и реле
• Номинальное напряжение: 400 В - соответствует сетям переменного тока 230/400 В
• Управление: рычаг для фиксации провода - позволяет легко затянуть или освободить проводник без инструментов
• Материал корпуса: термостойкий пластик - устойчив к перегреву и механическим воздействиям
• Цвет: светло-серый - стандартизирован для удобства визуального различения в сборке
• Покрытие контактов: без покрытия - контактная поверхность выполнена из меди, что гарантирует хорошую проводимость

Совместимость и монтаж

Клемма СМК 222-421P проходная 1 полюс монтируется на DIN-рейку шириной 35 мм благодаря встроенной монтажной площадке. Для установки достаточно защёлкнуть её в рейку - никаких болтов или саморезов не требуется. Подключение провода: зачистите жилу на 6–8 мм, вставьте в зажим, затем опустите рычаг до характерного щелчка. Чтобы отключить - поднимите рычаг и вытяните провод. Устройство совместимо с любыми стандартными DIN-рейками, применяемыми в электрошкафах.

Безопасность и стандарты

Клемма СМК 222-421P проходная 1 полюс изготовлена из самозатухающего пластика, соответствует требованиям безопасности для работы в условиях повышенной температуры. Наличие технологического отверстия позволяет проверять целостность цепи без демонтажа - снижает риск повреждения контакта при диагностике. Однако изделие не имеет защиты от брызг воды или пыли - не применяйте во влажных средах без дополнительной герметизации.

Преимущества

• Многоразовое использование - можно многократно подключать и отключать провода без потери качества контакта
• Индикационное отверстие - позволяет замерить напряжение прямо через корпус, не вскрывая соединение
• Фиксация рычагом - исключает необходимость отвертки, экономит время при обслуживании
• Стандартная форма - легко заменяется аналогами других брендов при необходимости
• Высокая плотность монтажа - компактный размер позволяет размещать несколько клемм рядом на одной рейке

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен оксидный налёт и потеря контакта
• Не рассчитана на частые вибрации - в условиях сильной тряски рекомендовано дополнительно фиксировать кабель хомутиком
• Не имеет IP-защиты - нельзя использовать вне закрытых шкафов или в сырых помещениях без дополнительной защиты
• Максимальное сечение - 4 мм2; более толстые провода не войдут в зажим

Примеры использования

• Подключение датчиков давления к ПЛК в производственной линии
• Разводка сигналов управления в системах автономного освещения
• Соединение проводов в распределительном щите станка с ЧПУ
• Объединение нескольких выходов реле в одном месте

Практические советы

• Перед подключением обязательно зачищайте провод до металлического блеска - грязь или оксид снижают надёжность контакта
• Не перегибайте провод слишком сильно перед входом в клемму - это увеличивает риск обрыва внутри жилы
• Проверяйте плотность фиксации рычага: он должен полностью опуститься и зафиксироваться с щелчком
• При использовании в шкафах с высокой плотностью компоновки - учтите посадочную ширину клеммы: она занимает около 17,5 мм по ширине DIN-рейки
• Артикул etm07-6261-05 продается упаковками по 5 штук - для крупных проектов выгоднее заказывать сразу несколько упаковок
