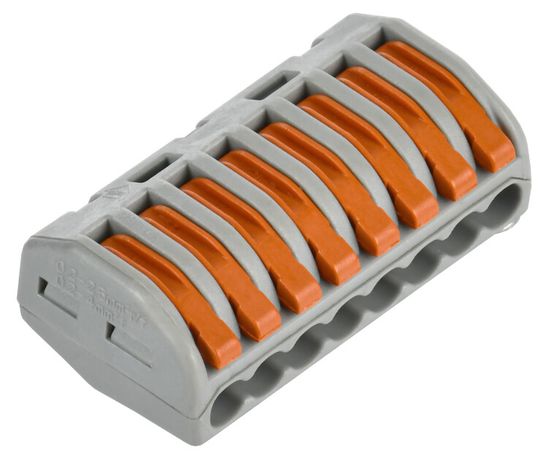

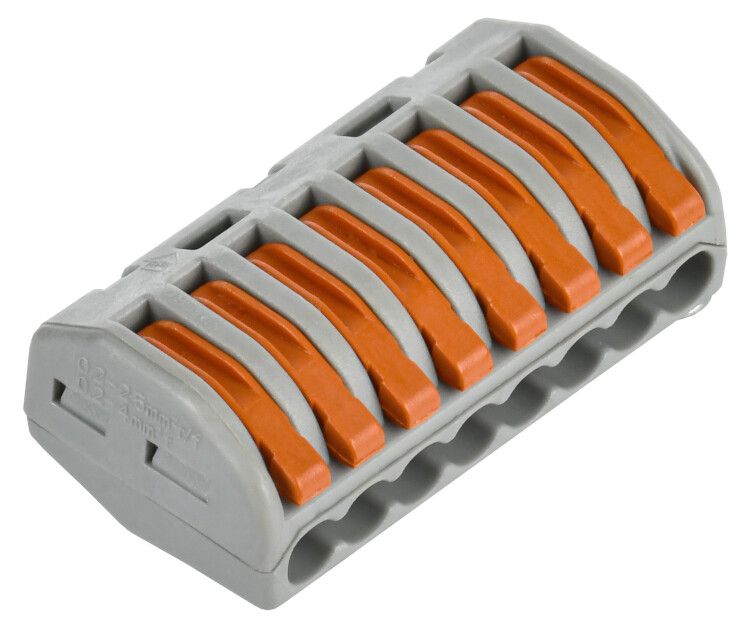

Строительно-монтажная клемма СМК 222-418 | UKZ20-418-050 IEK

Строительно-монтажная клемма СМК 222-418 от IEK - надёжное решение для быстрого и безопасного соединения до восьми медных проводников без инструментов. Подходит для монтажа в распределительных коробках, щитах и на объектах с высокой частотой переподключений.

Назначение и область применения

Строительно-монтажная клемма СМК 222-418 используется для соединения одножильных и многожильных медных проводников в электрических цепях переменного и постоянного тока. Применяется в жилых, коммерческих и промышленных объектах - особенно там, где требуется часто менять или проверять соединения: освещение, розеточные группы, системы автоматизации, контрольно-измерительные устройства.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Номинальное сечение провода: 4 мм2
• Диапазон сечения проводников: от 0,08 до 4 мм2 (для гибких многопроволочных и особо тонкопроволочных проводов)
• Количество зажимов: 8
• Управление: рычажный механизм - позволяет легко фиксировать и освобождать проводник
• Цвет корпуса: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-418 совместима исключительно с медными проводниками. Не применяется для алюминиевых или композитных жил. Для подключения:

• Зачистите изоляцию на 8–10 мм;
• Откройте рычаг - он удерживается в открытом положении;
• Вставьте провод до упора;
• Закройте рычаг - контакт плотно зажимается без усилий.

Не требует отвертки, кримперов или других инструментов. Удобна для работы в труднодоступных местах и при ограниченном времени.

Безопасность и стандарты

Строительно-монтажная клемма СМК 222-418 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и обеспечивает класс защиты IP20. Конструкция предотвращает случайное выскальзывание проводов и снижает риск перегрева за счёт равномерного распределения тока между зажимами. Надёжная изоляция корпуса исключает доступ к токоведущим частям при закрытых рычагах.

Преимущества

• Быстрая установка и демонтаж - экономия времени при монтаже и обслуживании
• Многократное использование - можно отсоединять и подключать провода десятки раз без потери качества контакта
• Чёткая визуальная индикация состояния зажима - открытый рычаг = готово к подключению
• Высокая плотность - восемь зажимов в одном модульном элементе, что снижает количество необходимых устройств
• Работает с тонкими проводами (до 0,08 мм2) - подходит даже для слаботочных систем

Ограничения применения

• Не предназначен для подключения алюминиевых, медно-алюминиевых или многожильных проводов с опрессованной наконечниками - только голые медные жилы
• Не рассчитана на работу в условиях повышенной влажности, пыли или внешних воздействий - использовать только внутри помещений
• Максимальное сечение - 4 мм2; более толстые провода (например, 6 или 10 мм2) не войдут
• Не рекомендуется для силовых цепей выше 32 А - превышение нагрузки вызывает перегрев и выход из строя

Примеры использования

• Распределительные коробки в квартирах - соединение групп освещения и розеток
• Щитовые комнаты - сборка цепей автоматических выключателей
• Объекты с частой заменой оборудования - торговые точки, офисы, мастерские
• Системы сигнализации и домашней автоматики - подключение датчиков, контроллеров, маломощных исполнительных устройств

Практические советы

• Перед подключением всегда проверяйте соответствие сечения провода - даже небольшое превышение 4 мм2 может повредить контакт
• Не используйте клемму для временных соединений на улице - она не имеет защиты от влаги
• При работе с очень тонкими проводами (менее 0,5 мм2) осторожно вводите их - они могут согнуться и не попасть в зажим
• Проверяйте надёжность зажима после монтажа - легкое покачивание провода не должно вызывать движения в зажиме
• Артикул ukz20-418-050 - точное соответствие модели СМК 222-418 от IEK; при заказе указывайте именно этот код
