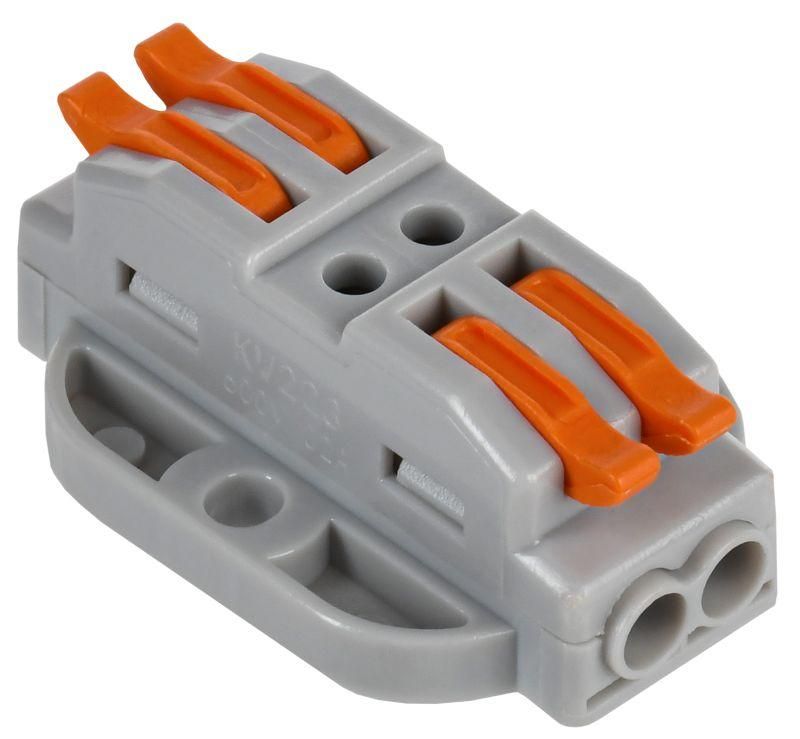

Строительно-монтажная клемма СМК 222-4122P проходная с площадкой (4шт/упак) IEK - UKZ20-4122P-004

Строительно-монтажная клемма СМК 222-4122P проходная с площадкой - надёжное решение для быстрого и безопасного соединения проводников без инструментов. Бренд IEK предлагает эту модель в упаковке по 4 штуки (артикул ukz20-4122p-004), подходящую для монтажа в распределительных коробках, щитах и на объектах с высокой частотой переподключений.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4122P проходная с площадкой используется для соединения медных проводников в электрических цепях переменного и постоянного тока. Подходит для установки в распределительных коробках, силовых щитах, на пультах управления и других местах, где требуется часто менять или проверять соединения. Проходной тип позволяет передавать ток через клемму от одного контакта к другому, что удобно при последовательном соединении участков цепи.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Рабочий ток: до 32 А
• Номинальное напряжение: 400 В
• Диапазон сечения проводников: от 0,08 до 4 мм2 (для многопроволочных и особо тонкопроволочных жил)
• Количество зажимов: 4 (по два с каждой стороны - вход и выход)
• Управление: рычажный механизм для фиксации проводов
• Цвет корпуса: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4122P проходная с площадкой совместима с медными одножильными и многожильными проводниками. Для подключения:

• Откройте рычаг - он легко поднимается рукой;
• Заведите зачищенный конец провода (до 4 мм2) в зажим;
• Закройте рычаг - контакт формируется автоматически, без затяжки винтов;
• Проверьте прочность фиксации легким потягиванием провода.

Не требует специального инструмента. Монтаж возможен даже в условиях ограниченного доступа. Установка осуществляется на DIN-рейку или крепится болтом к поверхности через монтажную площадку.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок до 400 В. Конструкция исключает случайное открытие рычага во время работы. Корпус выполнен из самозатухающего термопластика, устойчивого к нагреву. Нет открытых токоведущих частей после сборки - снижён риск поражения током.

Преимущества

• Быстрая установка и демонтаж - нет необходимости использовать отвертки или клещи
• Многократное присоединение и отключение без потери качества контакта
• Фиксация проводов любого типа внутри заявленного диапазона сечения
• Проходная схема - один компонент заменяет два отдельных соединения
• Удобная площадка для крепления - можно закрепить на стене или в щите

Ограничения применения

• Не предназначен для алюминиевых проводов - только медь
• Не рекомендован для применений с токами выше 32 А или напряжением свыше 400 В
• Не следует использовать в средах с повышенной вибрацией без дополнительной фиксации
• Не подходит для проводов с сечением менее 0,08 мм2 - риск плохого контакта

Примеры использования

• Соединение групп освещения в распределительной коробке квартиры
• Переход между основным и резервным питанием на промышленном оборудовании
• Подключение датчиков и исполнительных устройств в системах автоматизации
• Обустройство временных электросетей на стройплощадках

Практические советы

• Защитите концы проводов от окисления - используйте антиоксидантную пасту при работе с многожильными жилами
• При использовании нескольких клемм СМК 222-4122P проходных с площадкой в одном щите - располагайте их с запасом для теплоотвода
• Проверяйте плотность фиксации каждые 6–12 месяцев в условиях высокой нагрузки
• Артикул ukz20-4122p-004 продается упаковками по 4 штуки - рассчитывайте количество заранее, чтобы избежать перебоя в монтаже
