Универсальная компактная клемма СМК 221-412, 2-проводная до 4,0 мм² (20 шт./уп.) | 07-5202-20 REXANT MEET

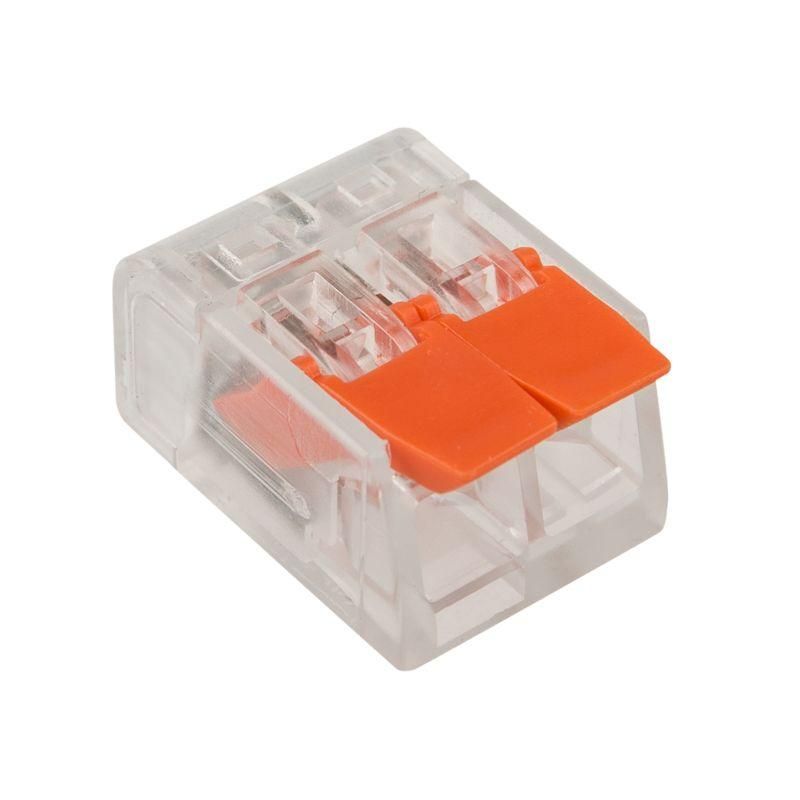

Клемма соединительная рычажковая компактная 2-проводная до 4,0 кв. мм (20 шт./уп.) СМК 221-412 от REXANT - это надёжное и быстрое решение для соединения одножильных и многожильных проводов в ограниченном пространстве. Прозрачный корпус позволяет контролировать качество соединения, а рычажковый механизм ускоряет монтаж без инструментов.

Назначение и область применения

Клемма СМК 221-412 предназначена для создания временных или постоянных электрических соединений между двумя проводниками. Подходит для использования в распределительных коробках, пультах управления, щитах автоматики, на оборудовании с плотной компоновкой. Часто применяется в системах автоматизации, на конвейерах, в бытовых и промышленных устройствах, где важна скорость монтажа и минимизация габаритов.

Технические характеристики

• Количество контактов: 2
• Номинальное сечение провода: 0,14–4 мм2 (многожильный), 0,2–4 мм2 (одножильный)
• Номинальный ток: 32 А
• Номинальное напряжение: 600 В
• Диапазон рабочих температур: –40…+85 C
• Длина зачистки изоляции: 11 мм
• Материал корпуса: полиамид
• Материал контактов: луженая медь
• Цвет: прозрачный
• Тип крепления: рычажковый
• Количество в упаковке: 20 штук

Совместимость и монтаж

Клемма СМК 221-412 совместима с медными проводами любого типа - одножильными и многожильными. Для правильного соединения:

• Зачистите изоляцию на глубину 11 мм - меньше или больше может привести к плохому контакту.
• Вставьте провод до упора в соответствующий канал.
• Опустите рычаг до фиксации - слышен характерный щелчок.
• Не используйте силовые инструменты для закрывания рычага - достаточно пальцев.
• После монтажа можно легко проверить состояние провода через прозрачный корпус.

Клеммы не требуют пайки, сварки или болтового крепления - экономят время и снижают риск повреждения жил.

Безопасность и стандарты

Клемма СМК 221-412 рассчитана на работу при напряжении до 600 В и токе 32 А, что соответствует требованиям безопасности для бытовых и промышленных сетей. Материалы корпуса и контактов обеспечивают устойчивость к перегреву и окислению. Несмотря на высокую степень защиты от механических воздействий, клемма не имеет специальной IP-защиты - не предназначена для открытого монтажа во влажной среде без дополнительной герметизации.

Преимущества

• Удобство монтажа: соединение выполняется одним движением без инструментов.
• Визуальный контроль: прозрачный корпус позволяет видеть положение провода внутри.
• Высокая надёжность: луженые медные контакты предотвращают окисление и обеспечивают стабильную проводимость.
• Экономия места: компактные габариты позволяют использовать её даже в плотно заполненных щитах.
• Многоразовое использование: можно открывать и переустанавливать провода без потери качества соединения.

Ограничения применения

• Не рекомендуется применять в условиях повышенной влажности, пыли или агрессивных средах без внешней защиты - корпус не имеет степени IP.
• Не подходит для проводов с сечением менее 0,14 мм2 или более 4 мм2 - возможен перегрев или плохой контакт.
• Не предназначен для частого подключения/отключения под нагрузкой - операции следует выполнять при отключённом питании.
• Не используется для алюминиевых проводов - материал контактов оптимизирован только для меди.

Примеры использования

• Соединение проводов в распределительной коробке квартиры.
• Подключение датчиков и исполнительных устройств на промышленном конвейере.
• Объединение цепей освещения в щитовой комнате.
• Монтаж проводки в малогабаритных аппаратах - терморегуляторах, насосах, светильниках.
• Временные соединения при тестировании оборудования.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода заявленному диапазону - особенно важно для многожильных проводов, которые могут сплющиваться при зажиме.
• Избегайте перекручивания жил перед введением в клемму - они должны входить прямо, чтобы не повредить внутренние контакты.
• Если вы работаете в условиях вибраций, дополнительно зафиксируйте клемму на поверхности клеем или хомутом - сама клемма не имеет крепёжных элементов.
• При замене провода - не забудьте полностью открыть рычаг, прежде чем вытягивать жилу, иначе есть риск повредить контактную группу.
• Упаковка содержит 20 штук - идеально для партийного монтажа или запаса на объекте.
