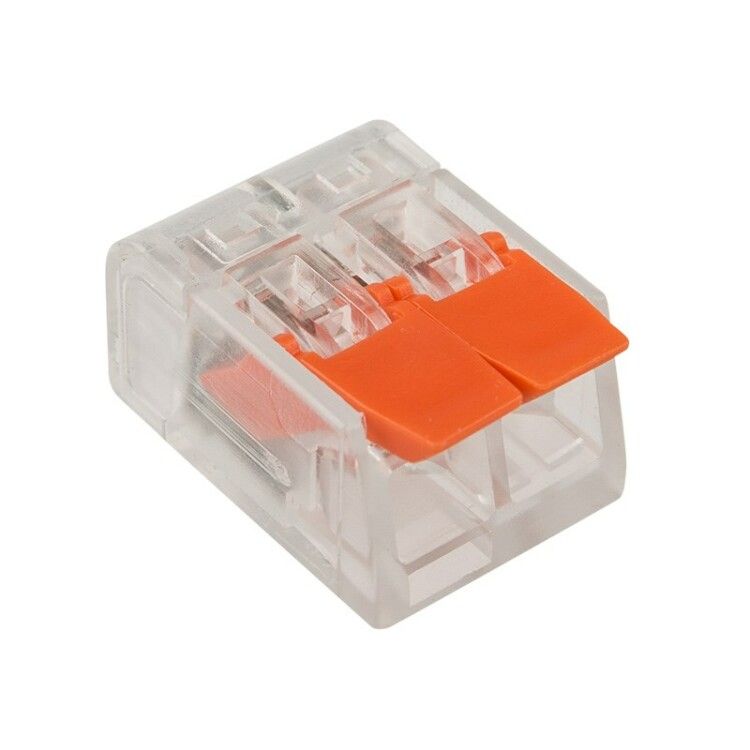

Универсальная компактная клемма, 2-проводная до 4,0 мм² (аналог Wago 221-412) (50 шт./уп.) | 07-5202 REXANT MEET

Клемма компактная многоразовая 2-проводная 0,14-4,0 мм² (50 шт. в упаковке) от REXANT — это решение для надёжного и быстрого соединения проводов в ограниченном пространстве, где важна возможность повторного использования и визуальный контроль качества контакта. Артикулы 07-5202 и etm07-5202 подходят для монтажа в панелях, устройствах автоматизации и распределительных коробках.

Назначение и область применения

Эта клемма предназначена для соединения одножильных и многожильных проводов сечением от 0,14 до 4 мм². Подходит для постоянных и временных соединений в местах, где мало места — например, в малогабаритных распределительных коробках, пультах управления, станках, системах освещения и автоматики. Благодаря возможности многократного открывания и закрывания, её можно использовать при диагностике, ремонте или модификации цепей без замены элементов.

Технические характеристики

• Количество зажимов: 2 (два отдельных канала для проводов)
• Номинальное сечение провода: 0,14–4 мм² (многожильный), 0,2–4 мм² (одножильный)
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Рабочий температурный диапазон: –40 °C … +85 °C
• Длина зачистки изоляции: 11 мм
• Габариты: 13 × 9,5 × 19 мм
• Материал корпуса: полиамид 66 (высокая прочность, термостойкость)
• Материал контактов: лужённая медь (устойчивость к окислению, хорошая проводимость)
• Материал зажима: сталь (надёжное механическое удержание)
• Цвет: прозрачный
• Управление: рычажный механизм

Совместимость и монтаж

Клемма совместима с медными проводниками любого типа — одножильными, многожильными, тонкими (до 24 AWG) и жесткими (до 12 AWG). Для установки:

• Защитите провод от повреждений — зачищайте изоляцию точно на 11 мм.
• Откройте рычаг, вставьте провод до упора, затем плотно опустите рычаг до фиксации.
• Не используйте силовые инструменты — достаточно пальцев для работы с рычагом.
• Проверьте надёжность соединения легким потягиванием провода после монтажа.

Клемма не требует инструментов для монтажа и демонтажа. Установка возможна в DIN-рейку через специальные крепления (не входят в комплект, но поддерживаются конструкцией).

Особенности конструкции

Конструкция клеммы REXANT на 30% компактнее аналогичных рычажковых решений. Прозрачный корпус позволяет видеть положение провода внутри и проверить качество зачистки. Наличие двух пар тестовых отверстий с каждой стороны обеспечивает доступ к контактам для мультиметра без разборки соединения — это особенно важно при диагностике в уже смонтированных системах.

Преимущества

• Высокая плотность монтажа — экономия места в панелях и коробках
• Многоразовое использование — не требуется замена при переподключении
• Легкий ход рычага — меньше усилия для фиксации, снижается риск повреждения провода
• Визуальный контроль — прозрачный корпус исключает скрытые плохие контакты
• Стандартные размеры — легко интегрируется в существующие решения

Ограничения применения

• Не предназначен для проводов сечением менее 0,14 мм² — возможен слабый контакт
• Не рекомендован для частых вибраций без дополнительной фиксации (например, в движущихся механизмах)
• Не работает с алюминиевыми проводами — материал контактов рассчитан только на медь
• Максимальная рабочая температура 85 °C — не применяйте рядом с нагревательными элементами без теплоотвода
• Не герметична — не используется во влажных средах без защиты (IP-класс не указан)

Примеры использования

• Соединение датчиков и исполнительных устройств в панели управления станком
• Подключение светильников в распределительной коробке с ограниченным объемом
• Временные подключения при тестировании оборудования
• Монтаж в системах автономного освещения и сигнализации
• Интеграция в компактные блоки питания и преобразователи

Практические советы

• Перед монтажом всегда проверяйте сечение провода — слишком толстый провод не войдет, слишком тонкий может выскочить при нагрузке
• Избегайте перегибов провода у входа в клемму — это снижает срок службы
• При использовании в серийном производстве — убедитесь, что все операторы знают про необходимую длину зачистки (11 мм)
• Храните упаковку с 50 штуками в сухом месте — даже прозрачный корпус не защищен от влаги
• Артикулы 07-5202 и etm07-5202 взаимозаменяемы — выбирайте по наличию на складе
