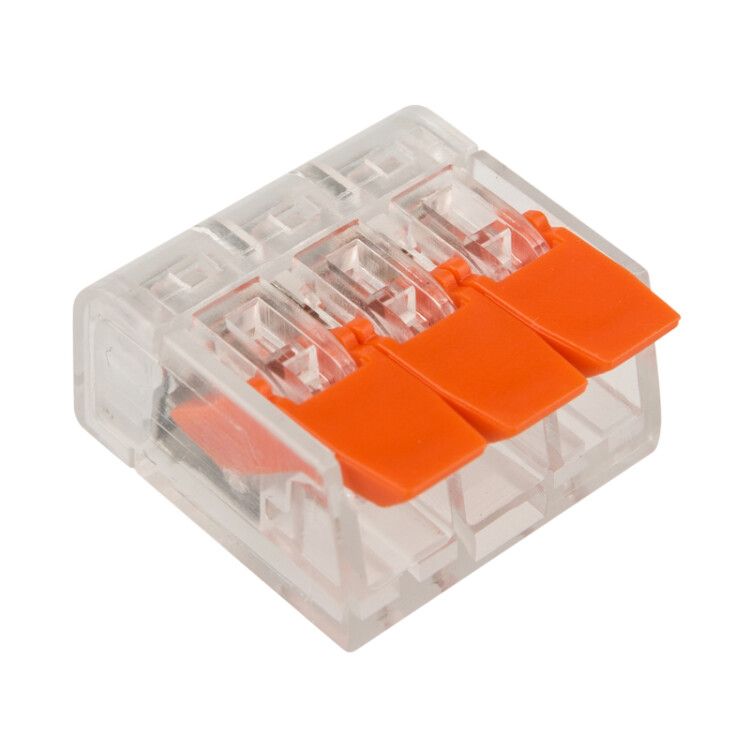

Универсальная компактная клемма СМК 221-413, 3-проводная до 4,0 мм² (20 шт./уп.) | 07-5203-20 REXANT MEET

Клемма соединительная рычажковая компактная 3-проводная до 4,0 кв. мм (20 шт./уп.) СМК 221-413 от REXANT - это компактное, многоразовое решение для быстрого и надёжного соединения трёх проводов в ограниченном пространстве. Подходит для монтажа в распределительных коробках, пультах управления и на оборудовании, где важна скорость установки и визуальный контроль соединений.

Назначение и область применения

Клемма СМК 221-413 предназначена для соединения одножильных и многожильных проводов в слаботочных и силовых цепях постоянного и переменного тока. Особенно эффективна там, где мало места - например, в плотной проводке, щитах, контроллерах, автоматике станков, системах освещения и конвейеров. Прозрачный корпус позволяет сразу увидеть, правильно ли зажат проводник, что снижает риск плохого контакта.

Технические характеристики

• Количество контактов: 3
• Номинальное сечение провода: 0,14–4 мм2 (многожильный), 0,2–4 мм2 (одножильный)
• Номинальный ток: 32 А
• Номинальное напряжение: 600 В
• Диапазон рабочих температур: –40…+85 C
• Длина зачистки изоляции: 11 мм
• Материал корпуса: полиамид (высокая механическая прочность, устойчивость к перегреву)
• Материал контактов: лужёная медь (коррозионная стойкость, хорошая проводимость)
• Цвет: прозрачный
• Тип крепления: рычажковый механизм
• Упаковка: 20 штук в упаковке

Совместимость и монтаж

Клемма СМК 221-413 совместима с медными проводами любого типа - одножильными и многожильными. Для правильного монтажа:

• Зачистите изоляцию ровно на 11 мм - меньше не зажмётся, больше выйдет из контакта.
• Не используйте провода с алюминиевой жилой - контакт может ослабнуть из-за разницы коэффициентов теплового расширения.
• Перед замыканием цепи проверьте, что все провода полностью вошли в гнёзда - рычажок должен закрываться легко, без усилия.
• После фиксации можно потянуть каждый провод - он не должен выйти, если установлен правильно.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для работы при напряжении до 600 В и токе до 32 А. Материалы корпуса и контактов обеспечивают термостойкость и самозатухание при перегрузке. Несмотря на высокую степень защиты, устройство не имеет сертификата IP - не предназначен для открытых или влажных сред без дополнительной защиты.

Преимущества

• Быстрая установка - достаточно опустить провод и нажать рычаг; демонтаж тоже занимает секунды.
• Прозрачный корпус даёт возможность визуально контролировать качество соединения без вскрытия.
• Компактные размеры позволяют использовать её даже в плотных сборках, где обычные клеммы не помещаются.
• Многоразовое использование - можно открывать и закрывать десятки раз без потери качества зажима.
• Лужёные контакты предотвращают окисление, продлевая срок службы соединения.

Ограничения применения

• Не применяйте в условиях повышенной влажности, пыли или воздействия химических веществ - корпус не герметичен.
• Исключено применение с алюминиевыми проводами - возможен выход из строя контакта.
• Не допускается превышение максимального сечения - провод >4 мм2 не войдёт и повредит механизм.
• Не рекомендуется для частых вибраций без дополнительной фиксации - хотя рычажок надёжен, длительная нагрузка может вызвать ослабление.

Примеры использования

• Соединение фазы, нуля и заземления в распределительной коробке.
• Подключение датчиков и исполнительных механизмов в панелях управления.
• Объединение трёх проводов от светильников в одном месте.
• Монтаж в малогабаритных устройствах - например, в модулях автоматики, реле, преобразователях частоты.

Практические советы

• Выбирайте клемму СМК 221-413, когда нужна быстрая замена или временная коммутация - она идеальна для сервисного обслуживания.
• Если провод многожильный, перед вставкой слегка скрутите жилы - так они лучше удерживаются внутри контакта.
• При использовании в холодных помещениях (ниже –20 C) убедитесь, что провод не стал слишком жестким - осторожно согните его перед вводом.
• Не затягивайте рычаг насильно - если не закрывается, значит, провод слишком толстый или плохо зачищен.
• Храните в сухом месте - хоть корпус и пластиковый, влага может попасть внутрь через открытые контакты.
