Клемма строительно-монтажная OptiKit СМК 221-412 с рычагом 2 отверстия 0,2-2,5(4,0)мм2 | 351064 КЭАЗ

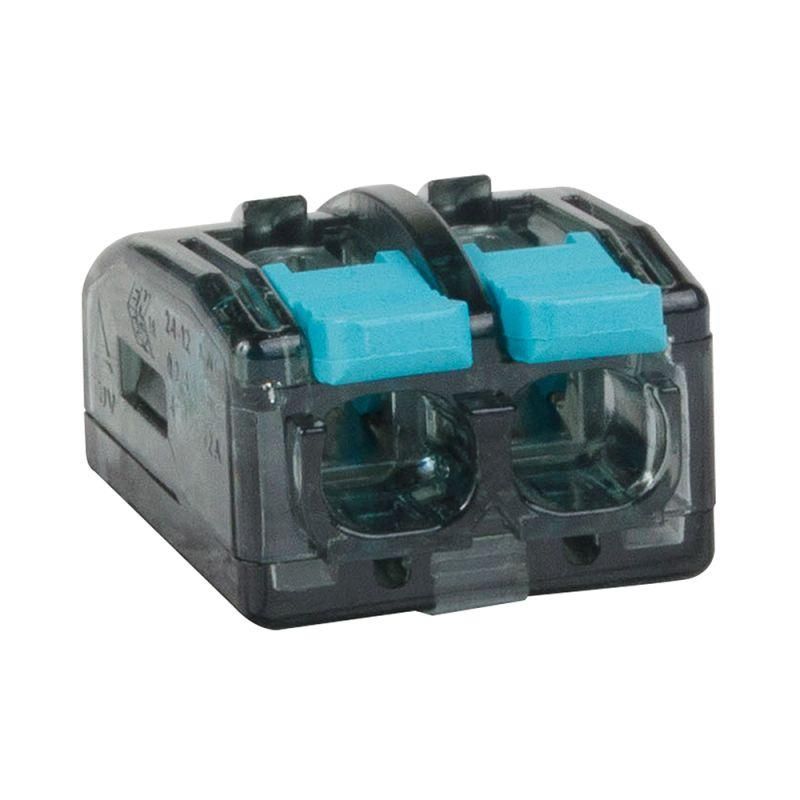

Клемма строительно-монтажная СМК 221-412 с рычагом 2 отверстия 0,2–2,5(4,0) мм2 от КЭАЗ Optima предназначена для надёжного соединения одножильных и многожильных проводов в распределительных коробках, щитах и на объектах строительства и монтажа. Благодаря рычажному механизму и прозрачному корпусу обеспечивает удобство монтажа и контроль за состоянием контакта.

Назначение и область применения

Клемма СМК 221-412 с рычагом используется для быстрого и безопасного соединения проводов в электрических цепях до 400 В и током до 32 А. Подходит для внутренней проводки в жилых, коммерческих и промышленных помещениях. Часто применяется при монтаже освещения, розеточных групп, автоматических выключателей и других устройств в распределительных щитах. Прозрачный корпус позволяет визуально контролировать качество зажима.

Технические характеристики

• Номинальное поперечное сечение: 0,2 – 2,5 мм2 (возможно подключение гибких проводов до 4,0 мм2 при использовании рычага)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Диаметр кабеля: 0,5 – 1,78 мм
• Тип проводника: одножильный, многожильный, гибкий
• Количество зажимов: 2
• Наличие рычага: да - упрощает затяжку и фиксацию провода
• Цвет корпуса: прозрачный - позволяет видеть состояние провода внутри

Совместимость и монтаж

Клемма СМК 221-412 с рычагом совместима с медными и алюминиевыми проводами соответствующего сечения. Для монтажа:

• Зачистите изоляцию с провода на 8–10 мм;
• Откройте рычаг - он фиксируется в верхнем положении;
• Вставьте провод в одно из двух отверстий до упора;
• Закройте рычаг - он сам плотно зажмёт проводник;
• Убедитесь, что провод не торчит из корпуса и не перегнут.

Не используйте инструменты для принудительной затяжки - рычаг уже обеспечивает нужное усилие. Монтировать можно в DIN-рейку или на поверхность с помощью крепёжных отверстий (не указаны в спецификации - проверить на изделии перед установкой).

Преимущества

• Рычажный механизм исключает необходимость отвёртки - монтаж быстрый даже в труднодоступных местах.
• Прозрачный корпус позволяет сразу определить, правильно ли вставлен провод и есть ли повреждения жилы.
• Поддерживает гибкие многожильные провода - снижает риск облома жил при затяжке.
• Высокая надёжность контакта при токах до 32 А - подтверждено испытаниями КЭАЗ.
• Стандартное сечение 0,2–2,5 мм2 покрывает большинство задач в бытовой и легкой промышленной проводке.

Ограничения применения

• Не предназначен для постоянного подключения проводов сечением более 2,5 мм2 - хотя допускается временный контакт до 4,0 мм2, это снижает долговечность контакта.
• Не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации (например, на движущихся станках).
• Не рассчитана на работу при температуре выше +60 C - не применять рядом с нагревательными элементами без теплоизоляции.
• Не следует использовать для алюминиевых проводов без антиоксидантной пасты - возможна окисление контакта.
• Не подходит для высокочастотных или импульсных нагрузок - только для переменного тока 50 Гц.

Примеры использования

• Соединение фазных проводов в распределительном щите квартиры.
• Подключение светильников к выключателям через распаечную коробку.
• Объединение проводов от нескольких розеток перед входом в автомат.
• Монтаж временных электросетей на стройплощадке.
• Замена старых скруток на современные клеммы при модернизации проводки.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - лучше выбрать клемму с запасом по сечению, чем перегрузить её.
• Если провод многожильный - слегка скрутите жилы перед вводом, чтобы они не выпадали.
• Избегайте перекручивания провода при введении - это может повредить изоляцию или жилы.
• После монтажа потяните за каждый провод - если он не выскакивает, контакт надёжный.
• Для длительной работы в сыром помещении (ванная, подвал) дополнительно герметизируйте место соединения термоусадкой или изолентой.
• Артикул 351064 - это точный номер для заказа запасных клемм СМК 221-412 с рычагом от КЭАЗ Optima; сохраняйте его при закупке.
