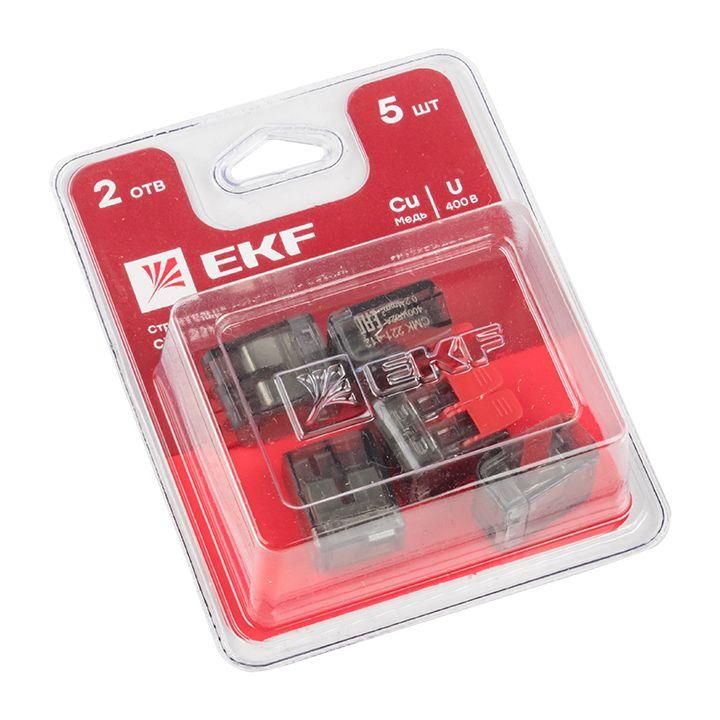

Клемма строительно-монтажная СМК 221-412 2-проводная 0.2-4кв.мм (блист.5шт) PROxima EKF plc-smk-221-412b

Клемма СМК 221-412 от EKF - это надёжное соединение для одножильных и многожильных проводов сечением 0,2–4 мм2, предназначенная для монтажа в распределительных коробках, щитах и на оборудовании. Благодаря рычажному зажиму и прозрачному корпусу, клемма СМК 221-412 удобна для проверки и быстрого обслуживания. Артикул plc-smk-221-412b выпускается упаковками по 5 штук.

Назначение и область применения

Клемма СМК 221-412 используется для соединения и ответвления медных проводов в электрических цепях переменного тока до 400 В. Подходит для установки в распределительных щитах, светильниках, автоматике, станках и системах освещения. Применяется как в жилых, так и в промышленных объектах. Предназначена для постоянного использования - не требует замены после нескольких подключений.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 32 А
• Поперечное сечение провода: 0,2 – 4,0 мм2
• Диаметр кабеля: 0,5 – 2,3 мм
• Количество контактов: 2
• Тип зажима: рычажный
• Материал корпуса: прозрачный термостойкий пластик
• Рабочая температура: от -40 C до +40 C
• Относительная влажность: до 60 % при 20 C

Совместимость и монтаж

Клемма СМК 221-412 совместима с медными одножильными и многожильными проводами. Для правильного подключения:

• Зачистите изоляцию на 8–10 мм;
• Откройте рычаг, вставьте провод в нужное отверстие;
• Закройте рычаг до щелчка - он фиксирует контакт;
• Не смешивайте провода разного сечения в одной клемме - это предотвращает перегрев.

Установка осуществляется на DIN-рейку или крепится в корпусе с помощью защёлок. Монтаж не требует инструментов - достаточно рук.

Преимущества

• Рычажный механизм обеспечивает плотный контакт без затяжки винтов - экономит время при монтаже.
• Прозрачный корпус позволяет визуально контролировать состояние провода и качество соединения.
• Высокая механическая прочность - выдерживает многократные подключения и демонтажи.
• Стандартный форм-фактор совместим с большинством типовых щитов и клеммниками серии PROxima.

Ограничения применения

• Не применяется для алюминиевых проводов - возможен окисление и потеря контакта.
• Запрещено подключать провода сечением менее 0,2 мм2 или более 4 мм2 - риск перегрева и выхода из строя.
• Не рекомендовано применение при влажности выше 60 % при температуре ниже 20 C - возможна конденсация внутри корпуса.
• Не предназначена для открытого монтажа вне защиты - не имеет IP-защиты.

Примеры использования

• Подключение светильников в офисе через распределительную коробку.
• Объединение проводов от датчиков движения в щите автономного освещения.
• Соединение силового кабеля с УЗО в квартирном щитке.
• Ответвление цепи питания для конвейера на производстве.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода заявленному диапазону - даже небольшое превышение может вызвать нагрев.
• Используйте клемму СМК 221-412 в паре с другими изделиями серии PROxima - они имеют одинаковый шаг крепления и цветовое оформление.
• При работе в условиях низких температур (-30…-40 C) согрейте провод перед вставкой - холодный металл хуже принимает форму зажима.
• Артикул plc-smk-221-412b продается блистером по 5 штук - оптимально для закупки на несколько точек монтажа.
