Клемма строительно-монтажная СМК 222-412 с рычагом 2 отверстия (блист.20шт) PROxima EKF plc-smk-412b-20

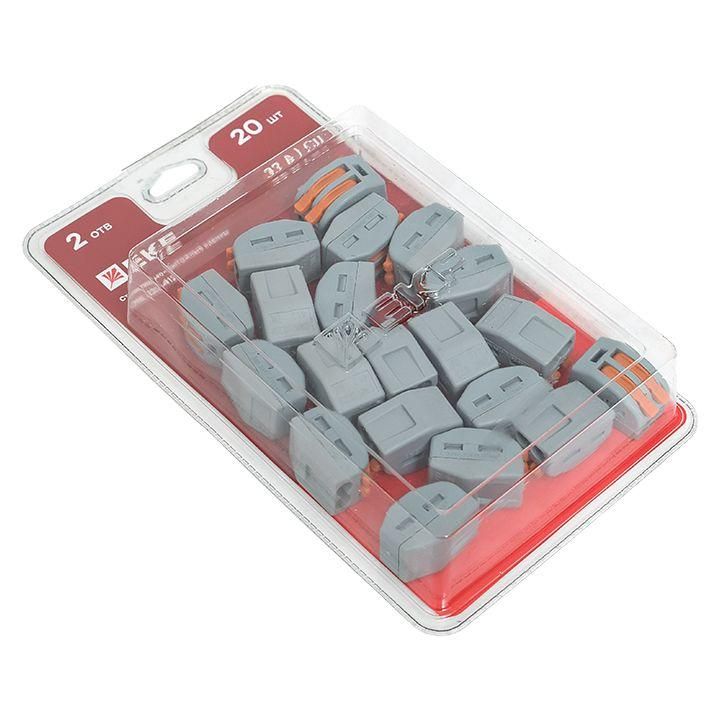

Клемма СМК 222-412 с рычагом, 2 отверстия, блистер (20 шт.) от EKF - надёжное решение для быстрого и безопасного соединения одножильных и многожильных медных или алюминиевых проводников в распределительных коробках, щитах и оборудовании. Упакованы по 20 штук в антивандальный блистер, удобны для хранения и монтажа.

Назначение и область применения

Клемма СМК 222-412 с рычагом используется для постоянного и многоразового подключения проводов в электрических цепях переменного тока с частотой 50 Гц и напряжением до 400 В. Подходит для установки в электрощитах, распределительных коробках, на станках, конвейерах и другом промышленном оборудовании. Особенно эффективна там, где требуется часто менять или проверять соединения - благодаря рычагу не нужен инструмент для затяжки.

Технические характеристики

• Номинальный ток: 32 А
• Сечение проводника: 0,08–4 мм2 (рабочий диапазон 0,8–4 мм2)
• Диаметр кабеля: 0,32–1,83 мм
• Количество контактов: 2
• Тип проводника: однопроволочные, гибкие, многопроволочные (медные и алюминиевые)
• Корпус: негорючий пластик, серый цвет
• Контакты: медные плашки с нержавеющей сталью
• Рабочая температура: от –40 C до +40 C
• Относительная влажность: до 60 % при 20 C

Совместимость и монтаж

Клемма СМК 222-412 с рычагом совместима с любыми проводниками, соответствующими указанным сечениям. Для монтажа:

• Зачистите конец провода на 8–10 мм;
• Откройте рычаг - он фиксируется в верхнем положении;
• Вставьте провод в одно из двух отверстий;
• Закройте рычаг - контакт зажимается автоматически;
• Убедитесь, что провод плотно зафиксирован - слегка потяните его.

Не используйте один и тот же контакт для проводов разного сечения - это вызывает перегрев. Оба провода в одной клемме должны иметь одинаковое сечение.

Безопасность и стандарты

Клемма СМК 222-412 с рычагом изготовлена из негорючего материала и соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Медные плашки обеспечивают низкое переходное сопротивление, а нержавеющая сталь предотвращает окисление контакта. Нет специфических сертификатов в описании - применение регулируется ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Рычаг позволяет легко и быстро закрепить провод без отвёртки - экономит время при монтаже и обслуживании.
• Поддерживает подключение как медных, так и алюминиевых проводов - универсальность для различных систем.
• Контакты из нержавеющей стали и меди снижают риск окисления и повышают долговечность соединения.
• Негорючий корпус обеспечивает безопасность даже при перегрузках.
• Упаковка в блистере - 20 штук в одном компактном блоке, удобна для транспортировки и хранения.

Ограничения применения

• Не предназначен для работы при температурах выше +40 C или ниже –40 C - возможна потеря герметичности или хрупкость пластика.
• Запрещено подключать два провода разного сечения в один контакт - создаётся неравномерное давление и риск перегрева.
• Не рассчитана на высокую вибрацию или механические удары - требует жесткой фиксации в щите или коробке.
• Не следует использовать в условиях повышенной влажности свыше 60 % при температуре 20 C - есть риск коррозии алюминиевых проводов.

Примеры использования

• Распределительные щиты в жилых домах - соединение групп освещения и розеток.
• Промышленные панели управления - подключение датчиков, реле, кнопок.
• Оборудование с частым техобслуживанием - замена проводов без демонтажа всей системы.
• Аварийные и временные подключения - быстрая замена поврежденного участка.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - лучше выбрать клемму с запасом по площади, чем перегружать её.
• Избегайте скручивания проводов перед вводом в клемму - это снижает надёжность контакта. Лучше зачистить и вставить прямо.
• При использовании алюминиевых проводов - не забывайте про антиоксидантную пасту, особенно в условиях влажности.
• Фиксируйте клемму СМК 222-412 с рычагом в щите с помощью крепёжных отверстий - она не должна болтаться.
• Блистер с 20 штуками - идеально для мастерских и ремонтных команд; открывать его стоит только перед работой, чтобы сохранить целостность остальных клемм.
